Narzędzie do zaciskania złączy koncentrycznych RG58, RG59, RG62 HANLONG HT-336A
nr katalogowy: 19110
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowany przedmiot jest ORYGINALNYM produktem renomowanej, tajwańskiej firmy HANLONG, specyfikacja dostępna jest na stronie producenta tutaj.

Narzędzie służy do zaciskania złączy współosiowych (koncentrycznych) typu F, BNC, TNC, UHF, N, SMA, FME itp. na kablu koncentrycznym. Narzędzie umożliwia obsadzanie złączy na kablu typu RG58, RG59, RG62 i ich odpowiednikach.

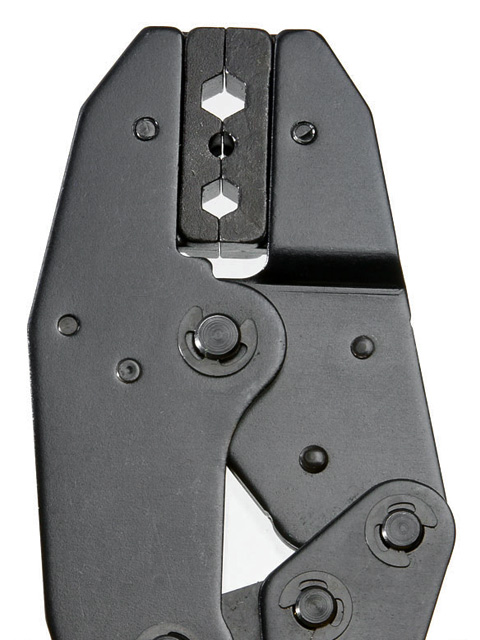

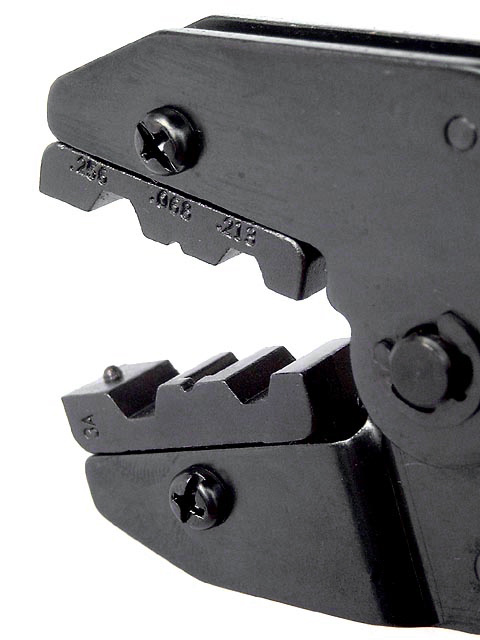

Szczęki narzędzia posiadają dwa sześciokątne otwory do zaciśnięcia tulejek do wymiaru 5.41mm (0.213") oraz 6.50mm (0.256") a także jeden sześciokątny otwór o wymiarze 1.72mm (0.068") do zaciśnięcia pinu złącza.

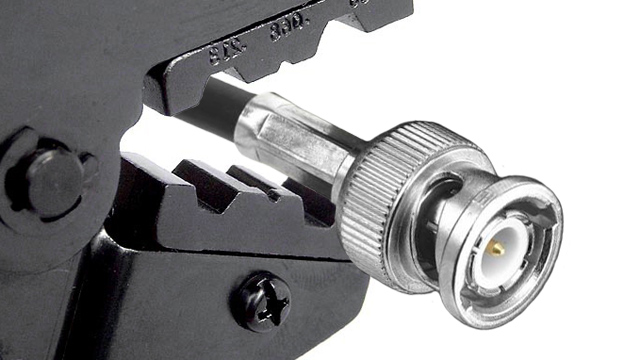

Złącze po obsadzeniu na odpowiednio obrobionym przewodzie należy umieścić we właściwym gnieździe szczęk narzędzia i zacisnąć ramiona. Jeśli złącze posiada pin to w pierwszej kolejności należy zacisnąć (lub przylutować) pin na żyle centralnej przewodu.
Uwaga! Z uwagi na fakt, iż normy typów przewodów dopuszczają odchylenia w wymiarach przewodu (średnica żyły, średnica dielektryka, średnica płaszcza) do kilku dziesiątych mm, do tego samego typu przewodu produkowane są różne złącza oraz narzędzia o różnych rozmiarach otworów zaciskowych. Przed wyborem odpowiedniego narzędzia należy zatem dopasować posiadane złącza i przewody do właściwego dla nich rozmiaru gniazd zaciskowych narzędzia.

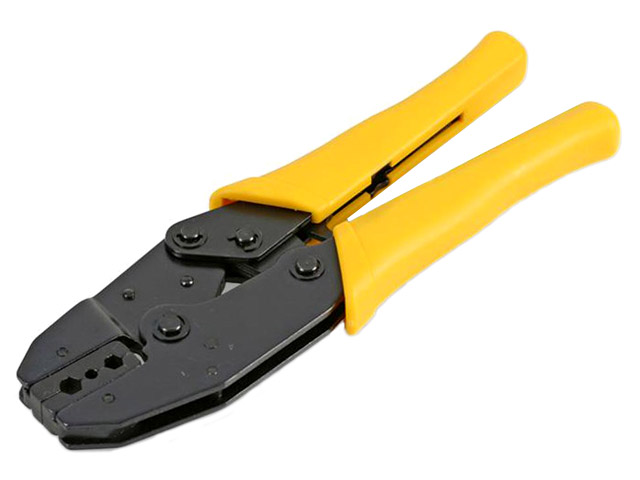

Rękojeść zaciskacza wykończona jest specjalnym antypoźlizgowym tworzywem, ośmiopozycyjne pokrętło do regulacji siły nacisku potrzebnej do zaciśnięcia tulejki zapewnia właściwy docisk zgodny ze specyfikacją obrabianych złącz zaś mechanizm zapadkowy uniemożliwia przerwanie zaciskania przed osiągnieciem pełnego zaciśnięcia (jest to istotna funkcja sprawdzająca się przy wielokrotnym zaciskaniu - przy zmęczonej dłoni).
Narzędzie wykonane jest z hartowanej stali węglowej, długość ramion wynosi 16 cm, wymienne szczęki dociskowe obrabiane CNC (precyzyjna obróbka numeryczna).
Dane techniczne
Materiał: hartowana stal węglowa, rękojeść wykończona antypoślizgowym tworzywem TPR
Długość ramion: ok. 16cm

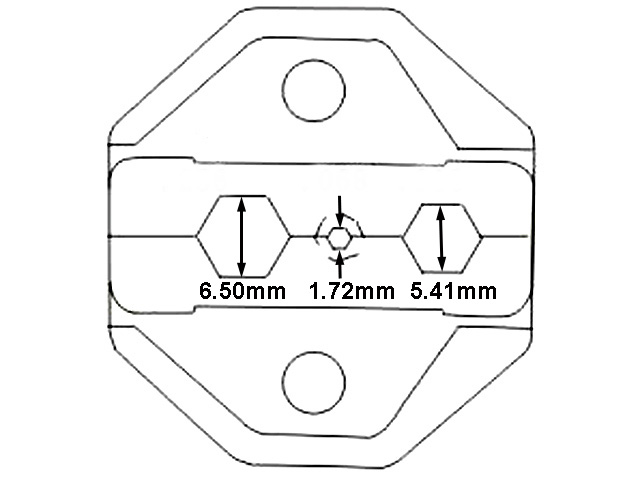

Rozmiar sześciokątnych otworów:
1) 1.72mm (0.068") ±0.1mm
2) 5.41mm (0.213") ±0.1mm
3) 6.50mm (0.256") ±0.1mm
Wymiary (długość/szerokość/grubość): 220/65/20mm
Masa: ok. 490g
