Tester kabli HDMI generator + odbiornik LogiLink WZ0017
nr katalogowy: 19255
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą urządzenia jest renomowana niemiecka firma LogiLink. Szczegółowy opis dostępny na stronie producenta tutaj, zaś instrukcja obsługi dostępna jest tutaj.

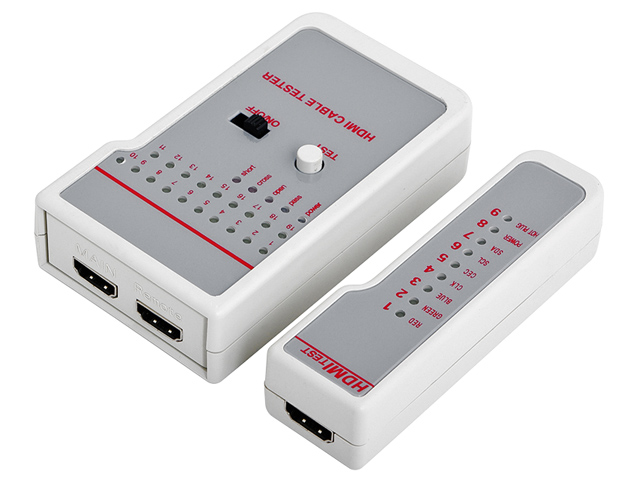

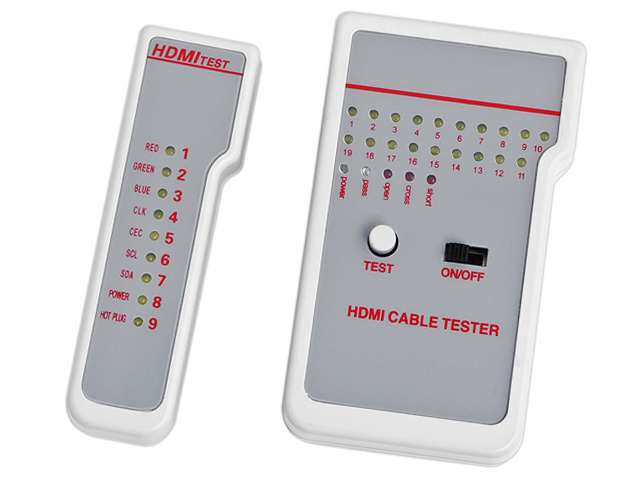

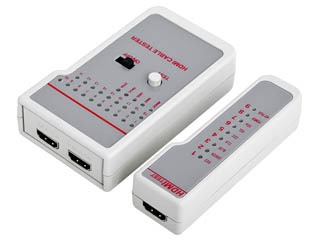

Oferowany tester jest narzędziem do szybkiego i wygodnego sprawdzenia poprawności wykonania kabli HDMI. Tester składa się z generatora (MASTER) oraz odłączanego odbiornika (REMOTE). Kable można testować korzystając tylko z generatora - końcówki testowanego kabla wkładamy do gniazd MAIN i REMOTE generatora. Do testowania długich kabli służy dodatkowy odbiornik - testowany kabel wkładamy wtedy do gniazda HDMI MAIN generatora oraz gniazda HDMI odbiornika.

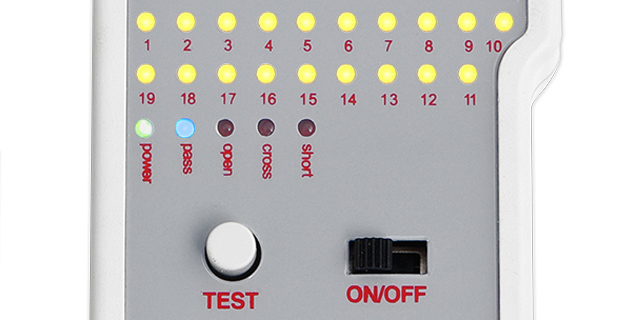

Tester, sprawdza, wykrywa i prezentuje optycznie (na linijce diód LED) prawidłowe połączenie kabla HDMI sygnalizując:
- pass - wszystkie 19 żył jest poprawnie podłączonych

Jeśli połączenie jest nieprawidłowe tester sygnalizuje następujące błędy:
- short - zwarcia między przewodami
- cross - zamienione (skrzyżowane) przewody
- open - nie podłączone przewody lub przerwa w obwodzie
Uwaga1! Tester sprawdza poprawność połączeń wszystkich 19 żył badanego kabla. Nie jest natomiast miernikiem przepustowości kabla, nie da się więc przy jego pomocy sprawdzić maksymalnej przenoszonej przez kabel rozdzielczości i prędkości transmisji.

Uwaga2! Testów mozna dokonywać tylko przy przewodzie odłączonym od sprzętu HDMI. Testy ptrzeprowadzane na aktywnym kablu HDMI (podłączonym np. do odbiornika TV lub Blu-Raya) mogą być przyczyną uszkodzenia testera.
Dane techniczne
Napięcie zasilania: 9V (bateria 6F22 w komplecie)
Długość testowanych przewodów: 0.2m do 20m
Złącza generatora: 2x HDMI typ A żeńskie
Złącza odbiornika: 1x HDMI typ A żeńskie
Wymiary generatora (długość/szerokość/wysokość): 104mm/62mm/26mm
Wymiary odbiornika (długość/szerokość/wysokość): 100mm/30mm/26mm
Masa (komplet generator z baterią + odbiornik) : ok. 150g

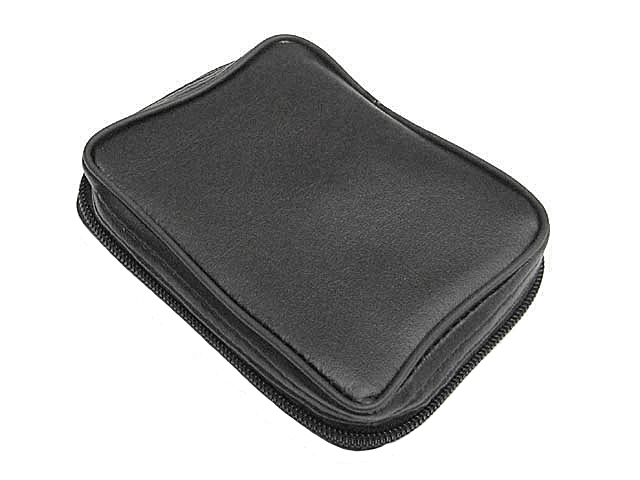

Komplet zawiera jednostkę główną-generator, jednostkę zdalną-odbiornik, baterię 9V, futerał na tester oraz instrukcję obsługi.
