Przystawka cęgowa - przetwornik prąd/napięcie 20/80A AC/DC 10/100mV/A CEM CP-10
nr katalogowy: 19721
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Producentem urządzenia jest renomowana firma CEM, specyfikacja dostępna jest na stronie producenta tutaj, zaś instrukcja obsługi dostępna jest tutaj.

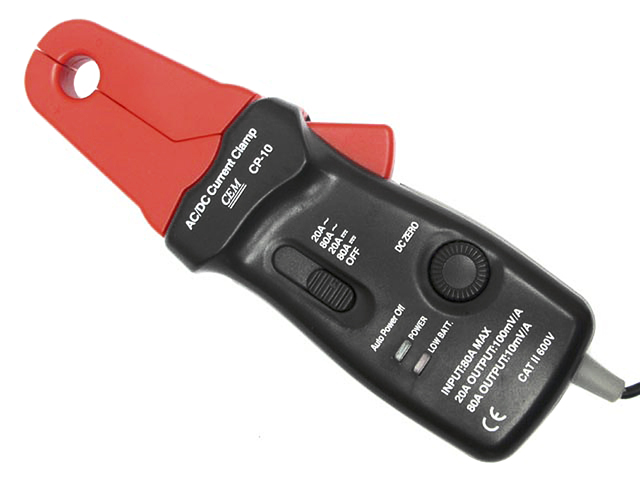

Oferowane urządzenie jest profesjonalnym przetwornikiem prąd/napięcie umożliwiającym dokonywanie pomiarów dużych prądów przy wykorzystaniu dowolnego miernika napięcia posiadającego zakresy 1V/10V (woltomierz, mulimetr, oscyloskop itp). Cęgi-przetwornik służą jako przystawka podłączana do gniazd pomiarowych posiadanego miernika.

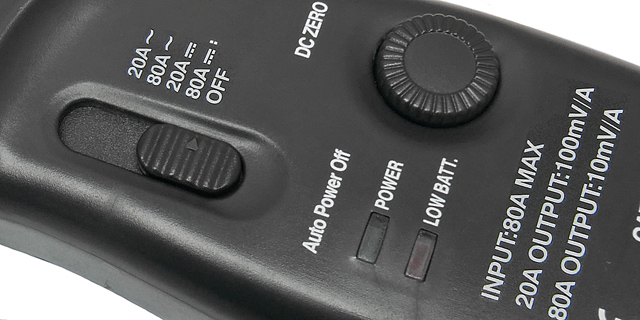

Przetwornik posiada następujące zakresy pomiarowe:
- prąd zmienny o częstotliwości 40Hz-20kHz w zakresie 10mA~20A, przelicznik 100mV/A (±3-8% w zależności od częstotliwości)
- prąd zmienny o częstotliwości 40Hz-5kHz w zakresie 100mA~80A, przelicznik 10mV/A (±2-8% w zależności od częstotliwości)
- prąd stały w zakresie 10mA~20A, przelicznik 100mV/A (±3% ±5mA)
- prąd stały w zakresie 100mA~80A, przelicznik 10mV/A (±4% ±0.3A)
- Przelicznik 100mV/A oznacza, że miernik do którego podłączamy cęgi należy ustawić na zakresie napięciowym 10V i odczytany wynik pomiaru w mV należy podzielić przez 100 (czyli np. wynik 500mV oznacza prąd 5A płynący przez przewód obejmowany cęgami).
- Przelicznik 10mV/A oznacza, że miernik do którego podłączamy cęgi należy ustawić na zakresie napięciowym 1V i odczytany wynik pomiaru w mV należy podzielić przez 10 (czyli np. wynik 500mV oznacza prąd 50A płynący przez przewód obejmowany cęgami).

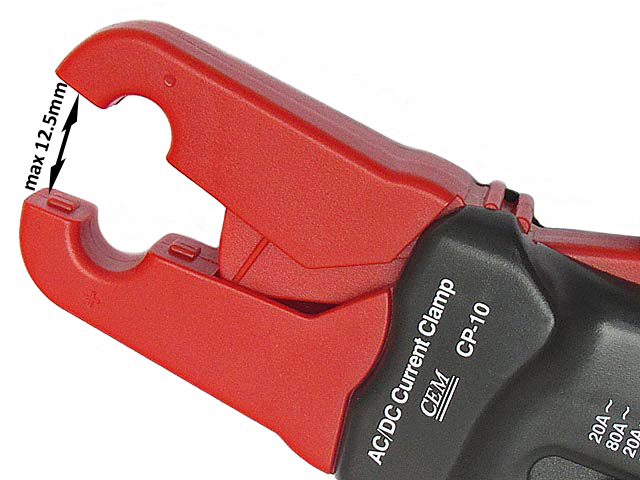

Cęgi pozwalają dokonywać pomiaru na przewodach o maksymalnej średnicy wynoszącej 12.5mm:
Uwaga! Dokonując pomiaru cęgami należy pamiętać, aby cęgi obejmowały zawsze pojedyńczy przewód (żyłę), w przeciwnym wypadku pomiar będzie falszywy z powodu sumowania wartości prądów płynących w przeciwnych kierunkach.
Dane techniczne
Napięcie zasilania: 9V (6F22, baterie w komplecie)
Długość przewodów pomiarowych: ok. 1.6m
Maksymalne rozwarcie szczęk: 12.5mm
Wymiary (długość/szerokość/wysokość): 175mm/70mm/38mm
Masa (z baterią): ok. 231g

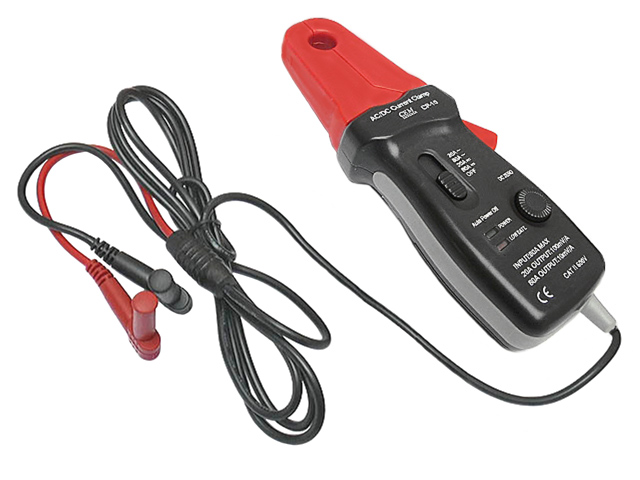

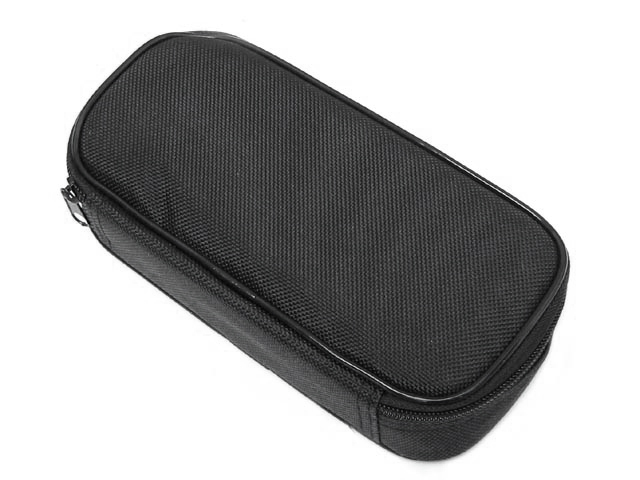

Komplet zawiera cęgi-przetwornik, baterię 9V 6F22, pokrowiec ochronny, oraz instrukcję obsługi.
