Przystawka cęgowa - przetwornik prąd/napięcie 40/400A AC/DC 1/10mV/A CEM CP-11
nr katalogowy: 19722
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Producentem urządzenia jest renomowana firma CEM, specyfikacja dostępna jest na stronie producenta tutaj, zaś instrukcja obsługi dostępna jest tutaj.

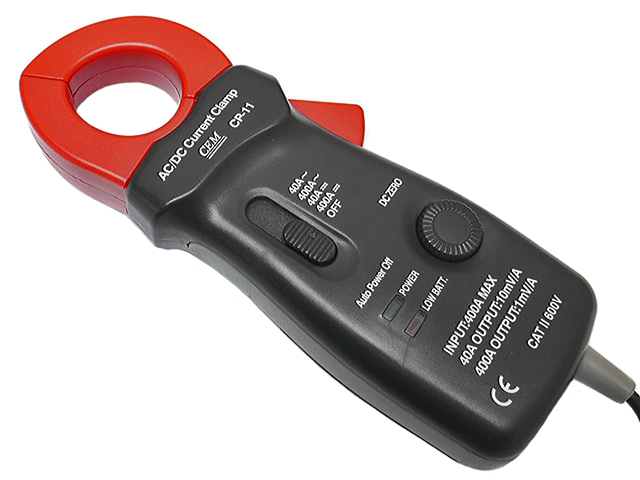

Oferowane urządzenie jest profesjonalnym przetwornikiem prąd/napięcie umożliwiającym dokonywanie pomiarów dużych prądów przy wykorzystaniu dowolnego miernika napięcia posiadającego zakres 1000mV (woltomierz, mulimetr, oscyloskop itp). Cęgi-przetwornik służą jako przystawka podłączana do gniazd pomiarowych posiadanego miernika.

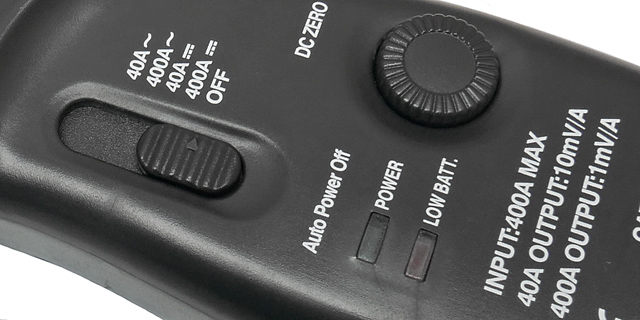

Przetwornik posiada następujące zakresy pomiarowe:
- prąd zmienny o częstotliwości 50/60Hz w zakresie 0-40A, przelicznik 10mV/A (±5%)
- prąd zmienny o częstotliwości 50/60Hz w zakresie 0-400A, przelicznik 1mV/A (±5%)
- prąd stały w zakresie 0-40A, przelicznik 10mV/A (±4%)
- prąd stały w zakresie 0-400A, przelicznik 1mV/A (±4.5%)

- Przelicznik 10mV/A oznacza, że miernik do którego podłączamy cęgi należy ustawić na zakresie napięciowym 0-1000mV i odczytany wynik pomiaru w V należy podzielić przez 10 (czyli np. wynik 200mV oznacza prąd 20A płynący przez przewód obejmowany cęgami).
- Przelicznik 1mV/A oznacza, że miernik do którego podłączamy cęgi należy ustawić na zakresie napięciowym 0-1000mV i odczytany wynik pomiaru w mV jest wynikiem w A (czyli np. wynik 200mV oznacza prąd 200A płynący przez przewód obejmowany cęgami).

Uwaga! Dokonując pomiaru cęgami należy pamiętać, aby cęgi obejmowały zawsze pojedyńczy przewód (żyłę), w przeciwnym wypadku pomiar będzie falszywy z powodu sumowania wartości prądów płynących w przeciwnych kierunkach.
Dane techniczne
Napięcie zasilania: 9V (6F22, bateria w komplecie)

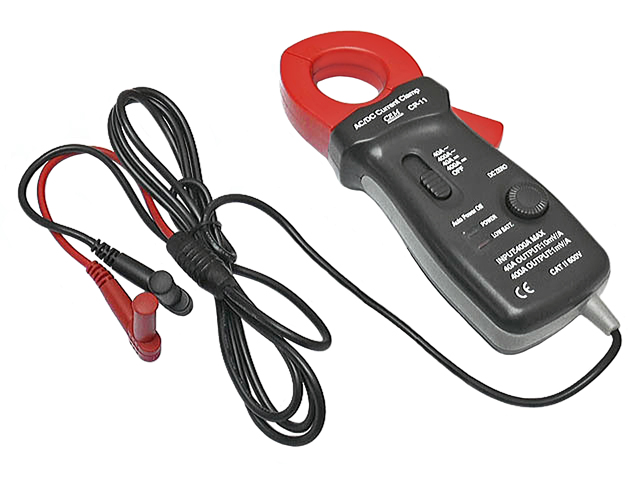

Długość przewodów pomiarowych: ok. 1.6m

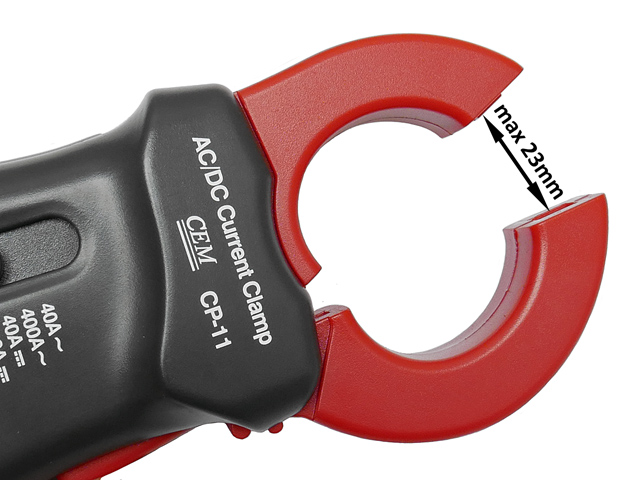

Maksymalne rozwarcie szczęk: 23mm
Wymiary (długość/szerokość/wysokość): 175mm/70mm/38mm
Masa (z baterią): ok. 266g

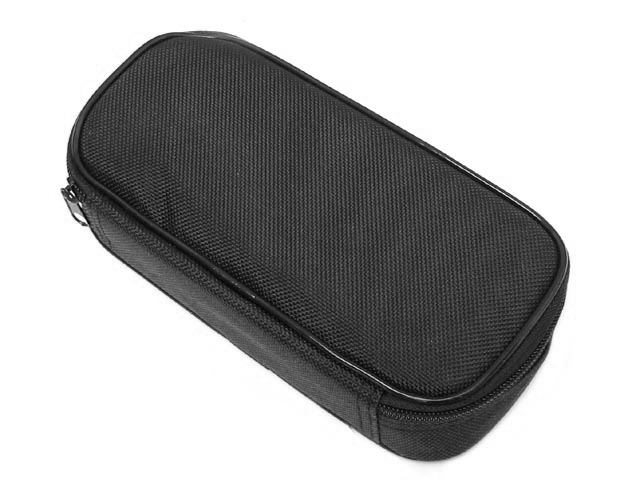

Komplet zawiera cęgi-przetwornik, baterię 9V 6F22, pokrowiec ochronny, oraz angielsko i polskojęzyczną instrukcję obsługi.
