Adapter JACK 3.5/4P TRRS OMTP-CTIA CTIA-OMTP wtyk - gniazdo pin changer 0.1m DELOCK
nr katalogowy: 22346

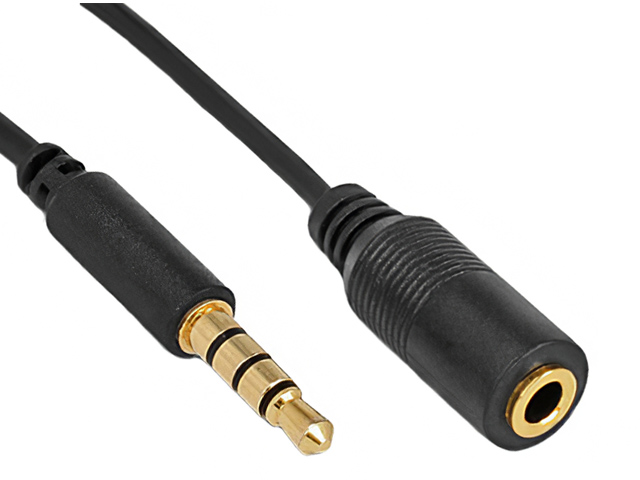

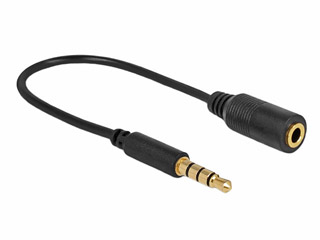

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą adaptera jest renomowana niemiecka firma DELOCK, szczegółowy opis dostępny na stronie producenta tutaj, zaś specyfikacja dostępna jest tutaj.

Oferowany adapter pin changer służy do zmiany położenia styku masy we wtyku Jack 3.5mm 4-polowego TRRS (Tip-Ring-Ring-Sleeve). Producenci używający w swoich produktach złącza Jack 3.5mm 4-pol TRRS (zestawy słuchawki+mikrofon, kable AV stereo) stosują 2 różne standardy umiejscowienia masy w złączu Jack 3.5mm TRRS - CTIA lub OMTP:
Niektóre firmy (SONY, PANASONIC, Apple) masę umiejscowiają na drugim pierścieniu wtyku (R2 na schemacie poniżej), natomiast w innych masa umieszczona jest na korpusie wtyku (S na schemacie poniżej). Oferowany adapter zamienia jeden standard na drugi, tak więc posiadacze zestawu słuchawkowego lub kabla AV ze schematem połączeń wg jednego standardu - dzięki oferowanej przejściówce mogą go podłączyć do sprzętu ze schematem podłączeń w innym standardzie.

Adapter pin-changer zmienia kolejność styków w złączu TRRS wg schematu TR1R2S->TR1SR2. Poniżej prezentujemy rysunek poglądowy:
Adapter ma formę przejściówki na krótkim (ok. 15cm) giętkim, elastycznym kabelku, dzięki czemu unika się dźwigni wyłamującej gniazdo w którym umieszcza się adapter (co często ma miejsce w przypadku używania adapterów "sztywnych").
Dane techniczne
Złącza: 1xwtyk Jack 3.5mm/4P TRRS (męski), 1xgniazdo Jack 3.5mm/4P TRRS (żeński)
Zmiana połączeń wewnętrznych: TR1R2S->TR1SR2
Długość przyłącza: ok. 15cm
Średnica przewodu: 2mm (ekranowany, miedź beztlenowa OFC)
Masa (bez opakowania): ok. 5g
