Adapter kątowy USB2.0 OTG wtyk mikro/B - gniazdo A 0.10m
nr katalogowy: 32225
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

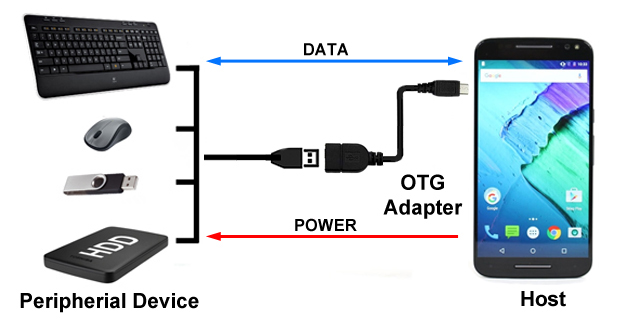

USB On-The-Go (w skrócie OTG) to funkcja będąca częścią specyfikacji USB 2.0. Pozwala ona na przełączenie urządzenia pracującego z założenia w trybie peryferyjnym (USB slave) na tryb zarządzający czyli master (USB host). W trybie USB host urządzenie peryferyjne przejmuje rolę komputera, co daje szerokie pole do manewru gdy chodzi o podłączanie zewnętrznych akcesoriów (np. drukarka może drukować z podłączonego do niej bezpośredno aparatu fotograficznego, tablet moze korzystać z podłączonej klawiatury itp.). Aby rozróżnić które urządzenie ma być traktowane jako zarządzające (master) a które jako slave (peryferyjne) badany jest stan pinu nr 4 w gnieździe urządzenia (mini USB lub mikro USB). Jeśli pin nr 4 jest zwarty do masy to urządzenie staje się hostem (zarządającym), jeśli pin nr 4 jest niepodłączony to urządzenie traktowane jest jako peryferyjne (slave).

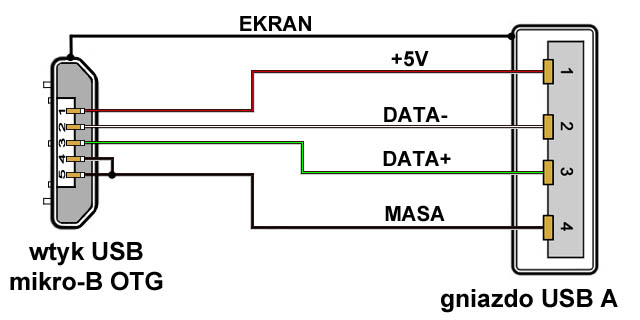

Standardowo urządzenia typu smartfon, tablet, drukarka itp. są traktowane jako peryferyjne (slave), ponieważ zwykle są podłączane do komputera w celu transmisji danych i pobierania energii do zasilania/ładowania. Aby przestawić urządzenie w tryb master i wysyłać zasilanie (np. umożliwić podłączenie klawiatury, myszki czy pendriva do tabletu) należy zmienić stan pinu nr 4 w gnieździe USB urządzenia. Oferowany zdapter USB OTG ma pin nr 4 podłączony do masy a więc wymusza tryb master w urządzeniu do którego zostanie podłączony. Schemat połączeń wewnętrznych adaptera prezentuje rysunek poniżej:

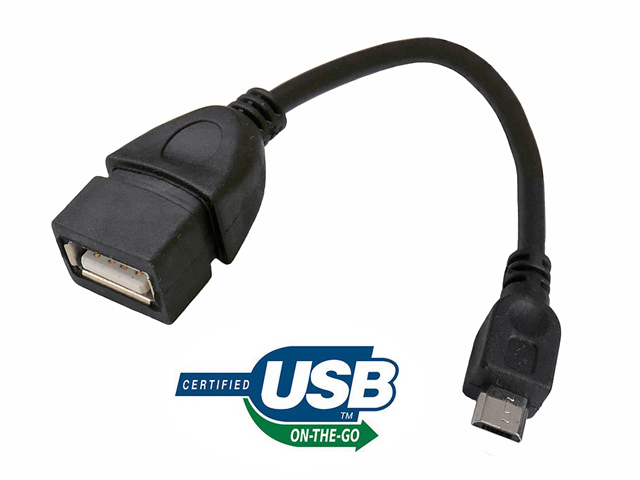

Oferowany adapter OTG posiada wtyczkę USB mikro-B do podłączenia hosta, oraz gniazdo USB A do podłączenia urządzenia peryferyjnego:

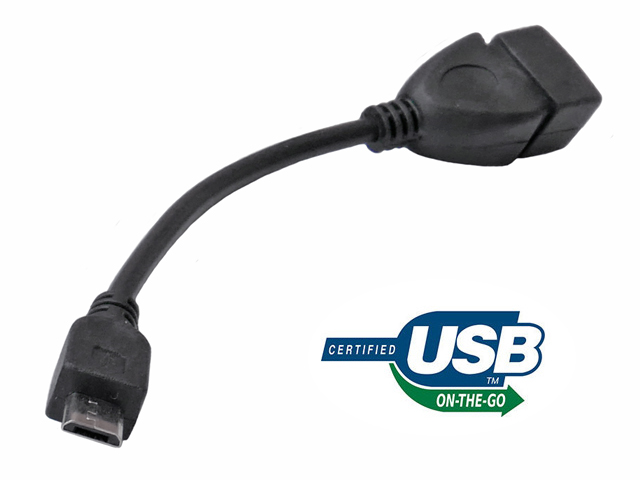

Kątowa wtyczka USB mikro-B oraz giętki kabelek zapobiegają powstawaniu dźwigni wyłamującej gniazdko w smartfonie/tablecie oraz umożliwiają wygodne ułożenie podłączanych peryferiów.

Uwaga! Warunkiem koniecznym korzystania z adaptera jest obsługa USB OTG przez urządzenie (smartfon, tablet) do którego chcemy podłączać peryferia.
Dane techniczne
Złącza: wtyk USB2.0 typ mikro-B męski (do podłączenia hosta), gniazdo USB2.0 typ A żeńskie (do podłączenia peryferiów), styki złocone
Długość (z kabelkiem): ok 10cm
Masa: ok. 12g
