Wtyk RJ45/8P8C kat.6 nieekranowany UTP na skrętkę drut/linka AWG24-27 MP8(8) Telegaertner
nr katalogowy: 41155

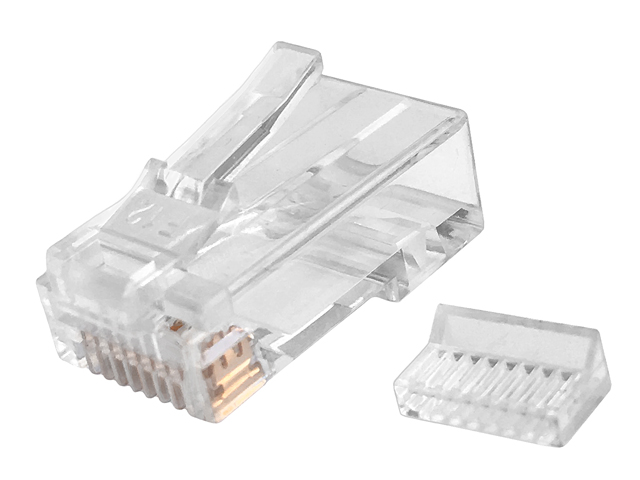

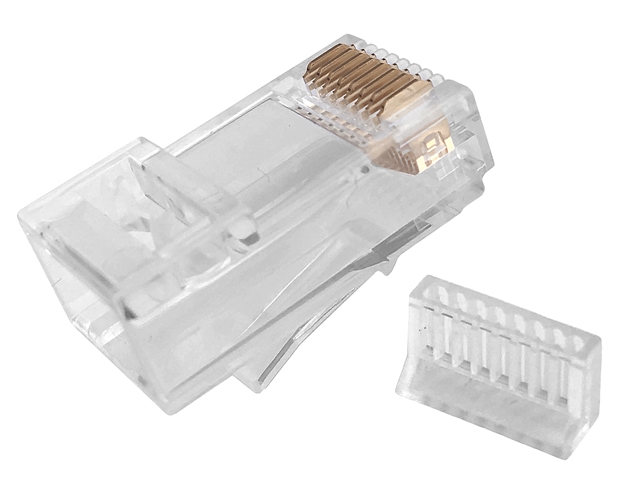

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyku jest renomowana niemiecka firma TELEGAERTNER, szczegółowa specyfikacja wtyku dostępna jest tutaj zaś instrukcja montażu dostępna jest tutaj.

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.

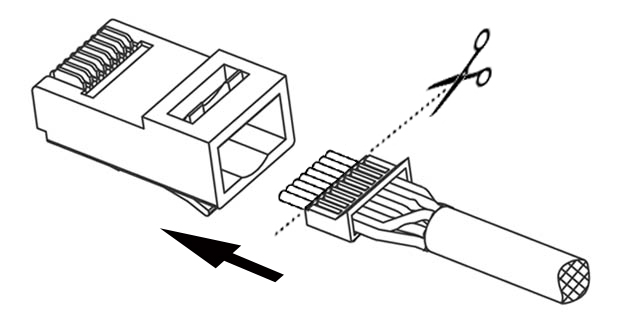

Oferowany wtyk służy do obsadzenia na skrętce nieekranowanej UTP o średnicy w zakresie 3.2~5.5mm oraz o grubości żył (średnica z izolacją) w zakresie 0.85~1.02mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27 (0.5-0.4mm) choć zdarzają się czasem kable AWG23 (0.6mm) ze średnicą żyły z izolacją <1.02mm. Wtyk posiada osiem złoconych (warstwa złota 30µin) pinów z ostrzami profilowanymi do montażu na 8-żyłowych skrętkach z żyłami zarówno typu drut (solid) jak i linka (strand). Wtyk zapewnia zgodność z parametrami kat.6 (klasa E, pasmo 250MHz) i spełnia wymogi transmisji Gigabit Ethernet. Specjalny pilot umożliwia zachowanie skrętu par na maksymalnym dystansie co jest wymagane dla zapewnienia parametrów kat.6.
Uwaga! Wtyk przeznaczony jest do kabli o maksymalnej średnicy żył z izolacją wynoszącej 1.02mm - we wtyku o takiej konstrukcji ze względu na ograniczenia rozmiarowe nie da się umieścić 8 żył o większej średnicy. Prosimy o sprawdzenie przed zakupem średnicy żył posiadanego przewodu ponieważ dość często spotykane są skrętki kat.6 z grubą izolacją przekraczającą 1.02mm. W naszej ofercie posiadamy również wtyczki o innej konstrukcji - przeznaczone dla żył o grubości do 1.6mm.

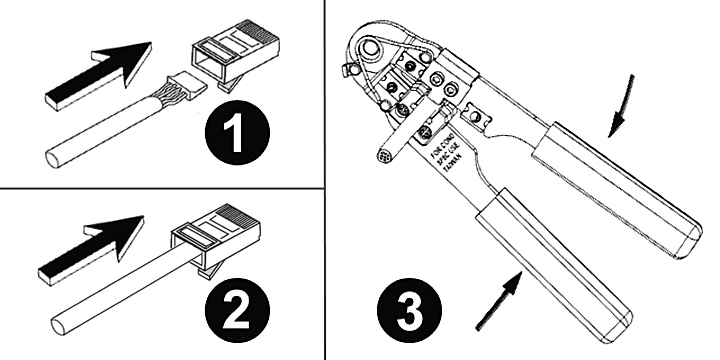

Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe które podczas zaciskania wbija piny wtyczki w żyły odpowiednio przygotowanego przewodu oraz mocuje wtyk na kablu.
W ofercie posiadamy szeroki wybór narzędzi do zaciskania wtyków typu RJ - zarówno dedykowane do jednego typu wtyczek jak i uniwersalne do różnych typów. Można je znaleźć w naszej ofercie wpisując zaciskacz zlaczy RJ w wyszukiwarce w katalogu produktów.
Dane techniczne
Typ wtyku: RJ45/8P8C kat.6, klasa E, pasmo 250MHz, UTP (nieekranowany) na kabel okrągły (skrętka komputerowa)
Materiał: obudowa wykonana z polikarbonu, styki złocone 30μin (0.8µm) na podkładzie z fosforobrązu
Typ żył skrętki: drut/linka AWG 24~27 (Ø żyły 0.4~0.6mm, Ø żyły w izolacji 0.85~1.02mm)

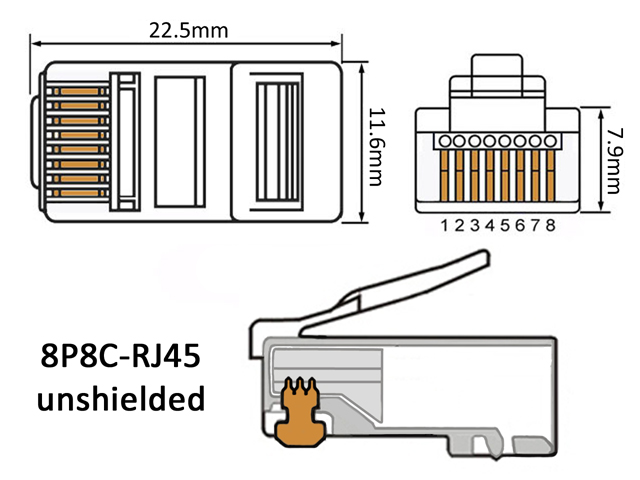

Wymiary (długość, szerokość, wysokość): 22/12/13mm
Średnica wprowadzanego przewodu: 3.2~5.5mm
Masa 1 wtyczki: ok. 2g
Specyfikacja i szczegółowe parametry: tutaj.
