Wtyk RJ45/8P8C kat.6A nieekranowany UTP na skrętkę drut/linka AWG22-27 MFP8 beznarzędziowy Telegartner
nr katalogowy: 41158

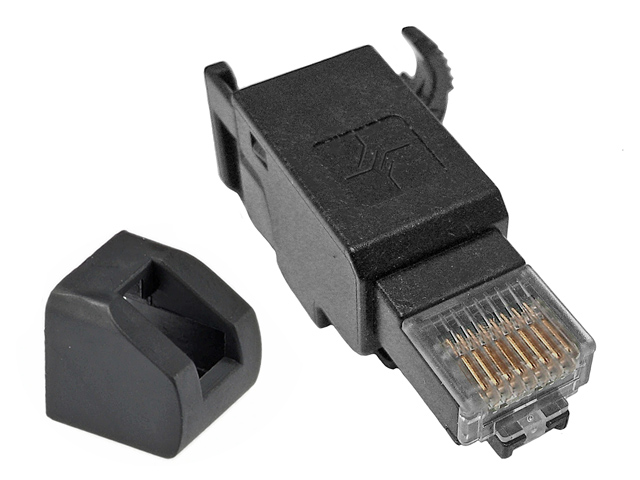

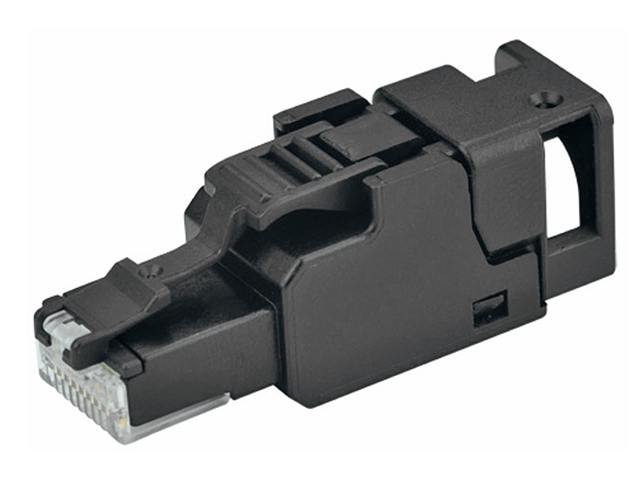

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyków jest renomowana niemiecka firma TELEGAERTNER, szczegółowa specyfikacja wtyku dostępna jest na stronie producenta tutaj, karta katalogowa dostępna jest tutaj, zaś instrukcja montażu dostępna jest tutaj.

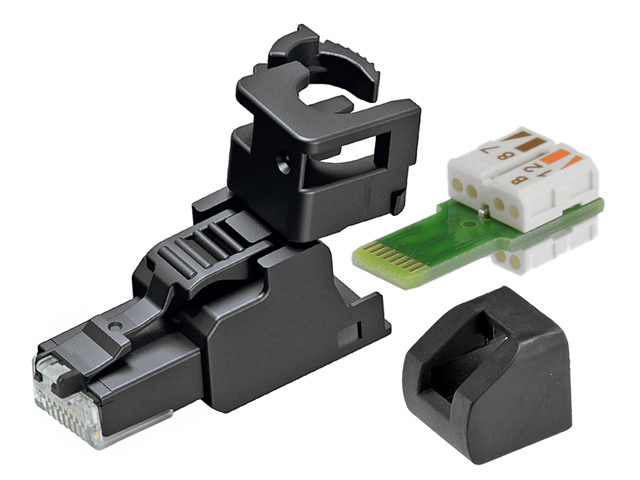

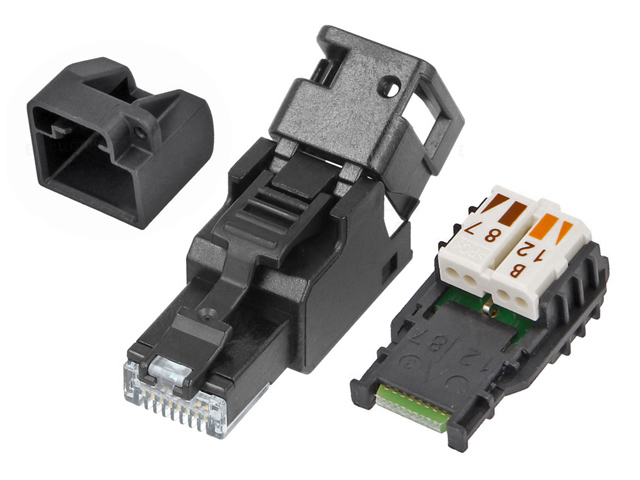

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które połączone są ze stykami-nożami wbijanymi przez izolację w żyły zarabianego przewodu podczas montażu. Oferowany wtyk posiada czteroczęściowy moduł styków kontaktowych który umożliwia instalację na skrętce z żyłami o średnicy w zakresie AWG22-27. Dzięki odpowiedniemu profilowaniu styków kontaktowtych możliwe jest obsadzenie wtyków na skrętce z żyłami typu drut lub linka (solid/strand).

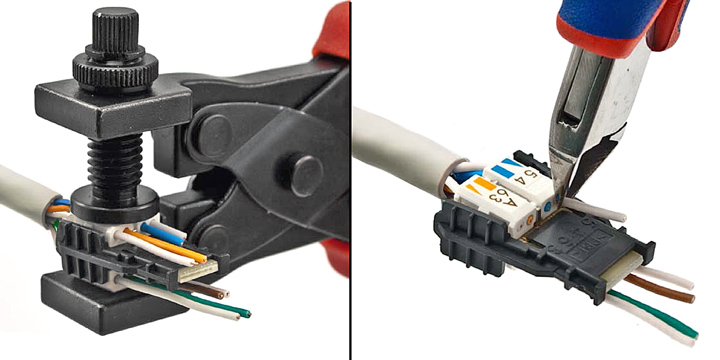

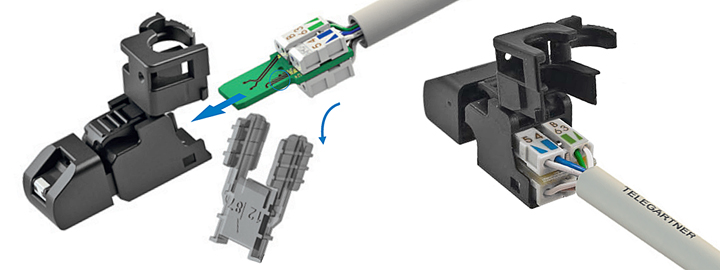

Wtyk umożliwia montaż na skrętce z żyłami o średnicy (żyła z izolacją) 1.0~1.6mm a więc praktycznie każdej dostępnej na rynku. Osłona wtyku ma regulowane zakończenie umożliwiające dopasowanie do kabla o średnicy płaszcza 5.5~8.5mm. Nadruk na module stykowym ułatwia ułożenie żył według standardu T568B - stosowanego powszechnie w Polsce. Szybki montaż możliwy jest bez specjalistycznych narzędzi - zaciśnięcia modułu dokonuje się ręcznie, kombinerkami lub szczypcami z równoległym dociskiem, przycięcia nadmiaru przewodów - obcinaczkami. Instrukcja montażu dostępna jest tutaj.
Wtyk spełnia wymogi transmisji zarówno Gigabit Ethernet jak i 10 Gigabit Ethernet (klasa EA, kategoria 6A).
Dane techniczne
Typ wtyku: RJ45/8P8C, klasa EA, kat 6A, UTP (nieekranowany) na kabel okrągły (skrętka komputerowa)
Materiał: obudowa plastykowa z PC UL94, styki złocone 0.8μm (30μin) na podkładzie z fosforobrązu
Typ żył skrętki: drut/linka AWG22~27 (Ø żyły 0.5~0.8mm, Ø żyły w izolacji 1.0~1.6mm)
Wymiary (długość, szerokość, wysokość): 44/14/16mm
Średnica wprowadzanego przewodu: 5.5~8.5mm
Masa 1 wtyczki: ok. 10g
