Wtyk telekomunikacyjny RJ50/10P10C UTP nieekranowany na kabel okrągły drut AWG24-27
nr katalogowy: 47085

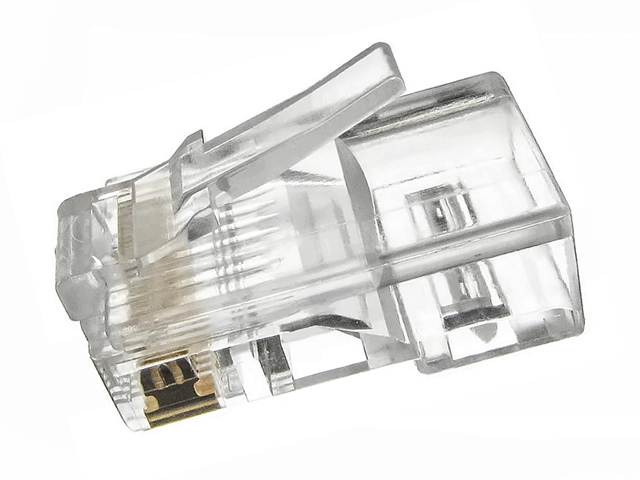

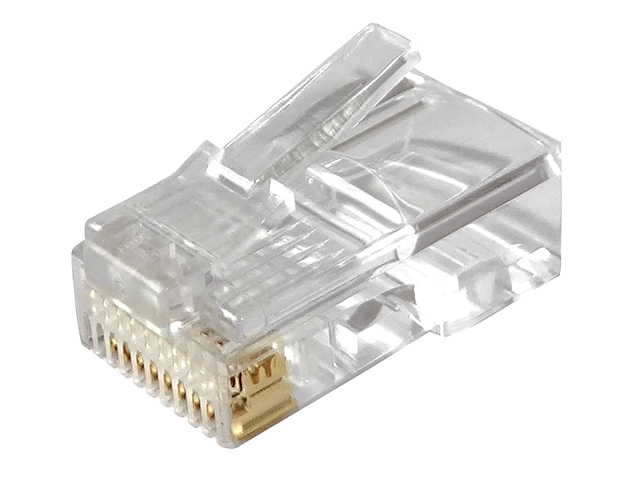

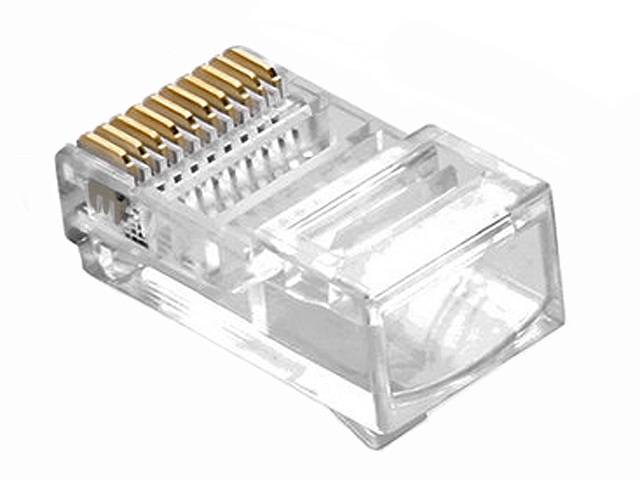

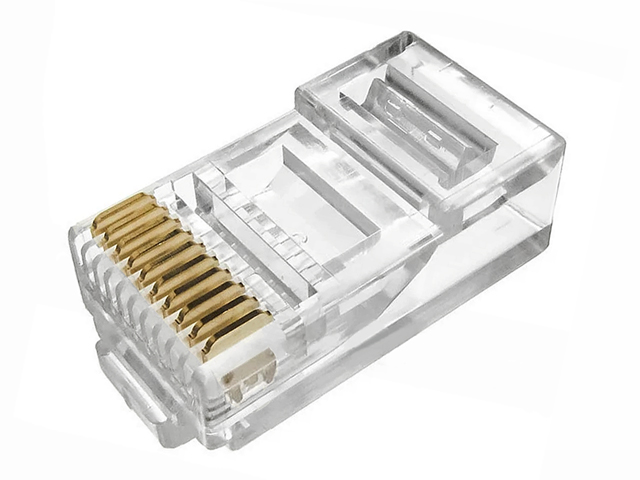

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Wtyk 10P10C (10 Position 10 Contact) - inna nazwa RJ50, jest dziesięciostykowym złączem stosowanym najczęściej stosowany jest w przyłączach transmisji szeregowej RS-232, RS-485 np. w kablach łączących urządzenia peryferyjne takie jak czytnik kart kredytowych, drukarka fiskalna itp. z komputerem. Wtyk posiada dziesięć pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.
Oferowany wtyk umożliwia instalację na kablu okrągłym nieekranowanym o grubości żył (średnica z izolacją) w zakresie 0.85~1.02mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27. Wtyk posiada dziesięć złoconych (warstwa złota 6µin) pinów z ostrzami profilowanymi do montażu na 10-żyłowych kablach typu drut (solid).
Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe które podczas zaciskania wbija piny wtyczki w żyły odpowiednio przygotowanego przewodu oraz mocuje wtyk na kablu.
W ofercie posiadamy szeroki wybór narzędzi do zaciskania wtyków typu RJ - zarówno dedykowane do jednego typu wtyczek jak i uniwersalne do różnych typów. Można je znaleźć w naszej ofercie wpisując zaciskacz zlaczy RJ w wyszukiwarce w katalogu produktów.
Dane techniczne
Typ wtyku: 10P10C (RJ50) nieekranowany na kabel okrągły typu drut
Materiał: obudowa wykonana z polikarbonu, styki złocone wykonane z fosforobrązu, warstwa złota 6µin (0.15µm)
Typ żył skrętki: drut AWG24~27 (Ø żyły 0.4~0.6mm, Ø żyły w izolacji 0.85~1.02mm)
Wymiary (długość/szerokość/wysokość): 22.5/11.5/13mm
Wymiar wprowadzanego przewodu okrągłego (po spłaszczeniu): 10x4mm
Masa 1 wtyczki: ok. 1.5g
