Moduł systemu MOSAIC 22.5x45mm zaślepka 1M czarna
nr katalogowy: 48842

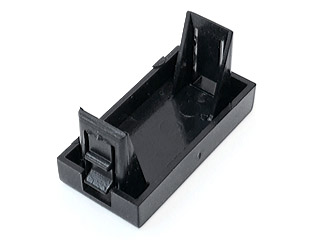

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Oferowana zaślepka jest elementem systemu MOSAIC o wymiarach 22.5x45mm (1M) i jest stosowana jako element maskujący niewykorzystane miejsce w ramce lub jako moduł użytkowy (po przeróbce i osadzeniu w niej odpowiednich złącz). W ofercie posiadamy zaślepki w kolorze czarnym i białym o wymiarach 22.5x45mm oraz 45x45mm.

System MOSAIC umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej oraz podtynkowej i charakteryzuje się modułową budową gdzie podstawą jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Wymiary 22.5x45mm i ich wielokrotność są stosowane również w systemach LEGRAND tak więc moduły systemu MOSAIC są wymienne z modułami LEGRAND i odwrotnie. Dostępne elementy systemu to puszki natynkowe i podtynkowe, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp.

Elementy niezbędne do złożenia systemu i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):
Uwaga! Osadzenie elementu MOSAIC wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MOSAIC stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MOSAIC powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MOSAIC wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie).

Przykładowe rozwiązania modułowe MOSAIC prezentujemy na poniższych przykładach:
Wszystkie elementy systemu MOSAIC można znaleźć w naszej ofercie wpisując MOSAIC w wyszukiwarce w katalogu produktów.
Dane techniczne
Kolor: czarny
Wymiary modułu (szerokość/wysokość/głębokość): 22.5x45x25mm
Masa: ok. 5g
Moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
