Moduł systemu MOSAIC 22.5x45mm łącznik gniazdo HDMI - gniazdo HDMI UHD 4K kątowy biały
nr katalogowy: 48873

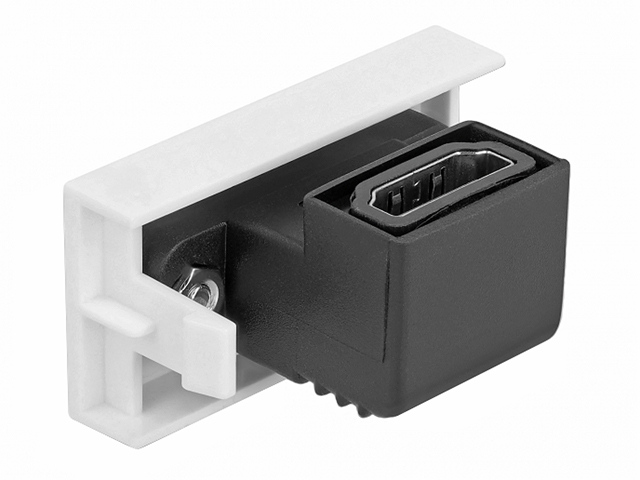

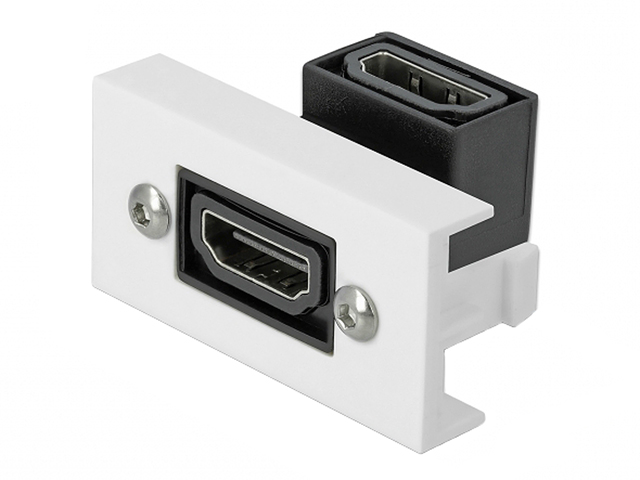

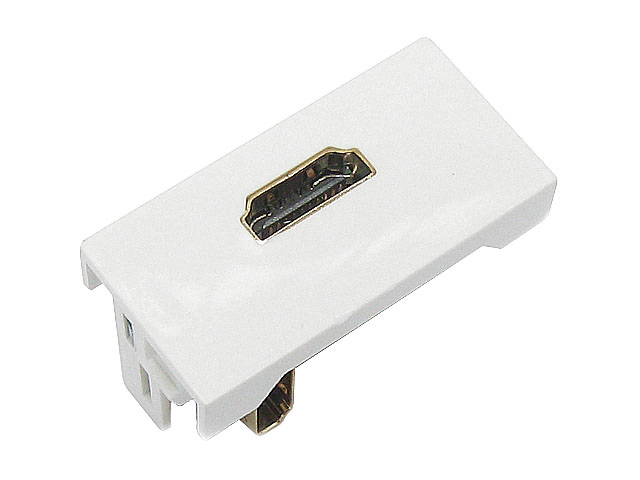

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowany moduł łącznika HDMI jest elementem systemu MOSAIC MEDIABOX o wymiarach 22.5x45mm (1M) i umożliwia obustronne podłączenie kabli zakończonych wtykiem HDMI/A (czyli najbardziej popularnym). Zarówno od strony "frontu", jak i od strony instalacji do gniazdek podłącza się kable zakończone wtykami HDMI. Konstrukcja modułu w formie łącznika umożliwia wpięcie kabla "na wprost" od strony frontu oraz pod kątem 90° od strony instalacji. Należy jednak pamiętać, że połączenie wewnątrz puszki, w zależności od wielkości wtyczki użytego przewodu może wymagać dość dużo przestrzeni z boku i wskazany jest montaż w puszce dwu lub trzykomorowej zapewniającej więcej miejsca (puste miejsca można zaślepić modułami maskującymi). Wykonanie modułu zapewnia transmisję cyfrowego sygnału HDMI w rozdzielczości UHD (4Kx2K) i wszystkich niższych.

System MOSAIC MEDIABOX umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej oraz podtynkowej i charakteryzuje się modułową budową gdzie podstawą jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MOSAIC MEDIABOX są z nimi kompatybilne. Moduły MOSAIC można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MOSAIC, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp.

Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):
Uwaga! Osadzenie elementu MOSAIC w puszkach pod- lub natynkowych wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MOSAIC stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MOSAIC powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MOSAIC MEDIABOX wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie).

Przykładowe rozwiązania modułowe MOSAIC prezentujemy na poniższych przykładach:
Uwaga! Przedmiotem oferty jest jest wyłącznie moduł łącznika HDMI. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MOSAIC należy ew. kupić oddzielnie. Wszystkie elementy systemu MOSAIC można znaleźć w naszej ofercie wpisując MOSAIC w wyszukiwarce w katalogu produktów.
Dane techniczne
Kolor: biały
Złącza: 2x gniazdo HDMI typ A żeńskie
Klasa: HDMI UHD 4Kx2K

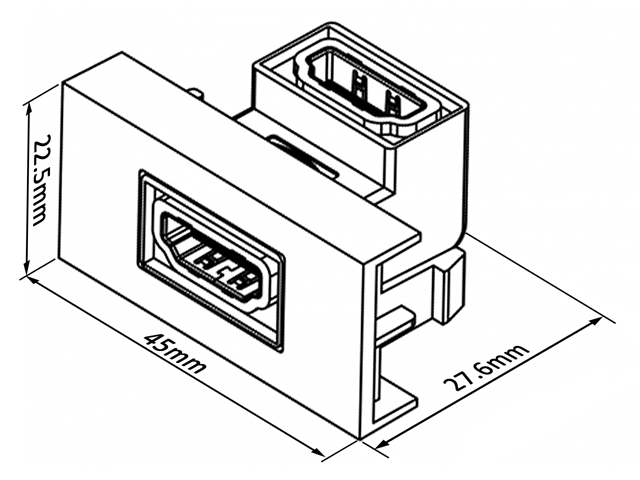

Wymiary modułu (szerokość/wysokość/głębokość): 22.5x45x33mm
Masa: ok. 33g
Mocowanie: moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
