Moduł systemu MOSAIC 22.5x45mm gniazdo VGA ze złączem śrubowym TERMINAL BLOCK biały
nr katalogowy: 48896
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu

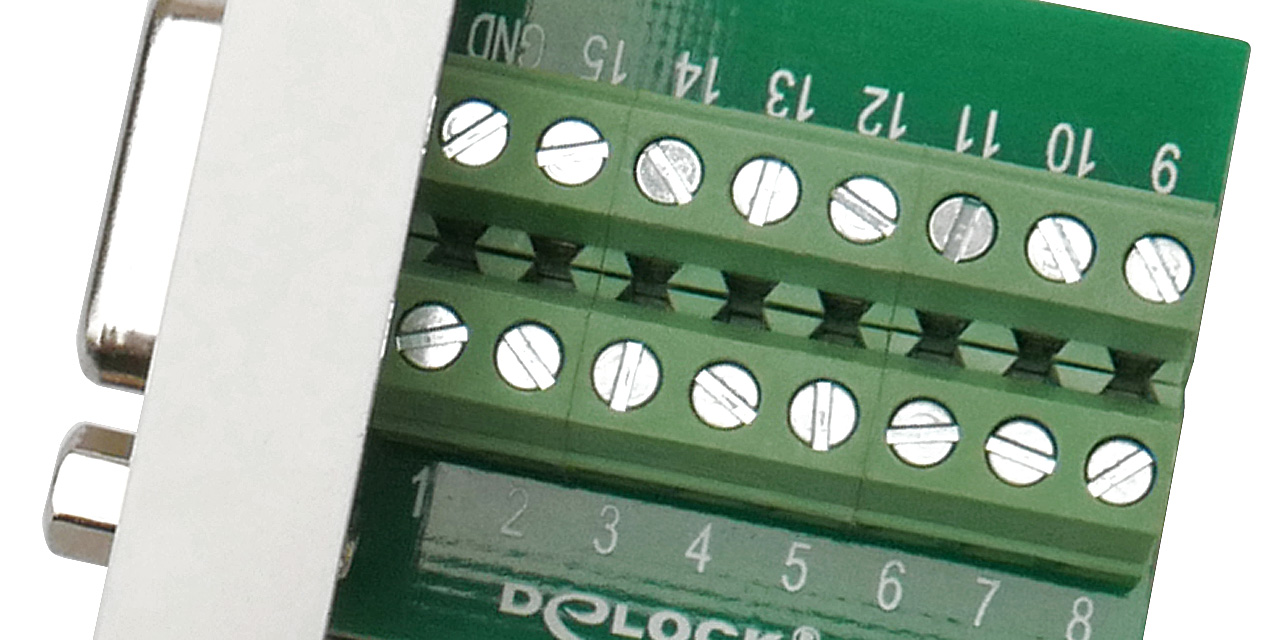

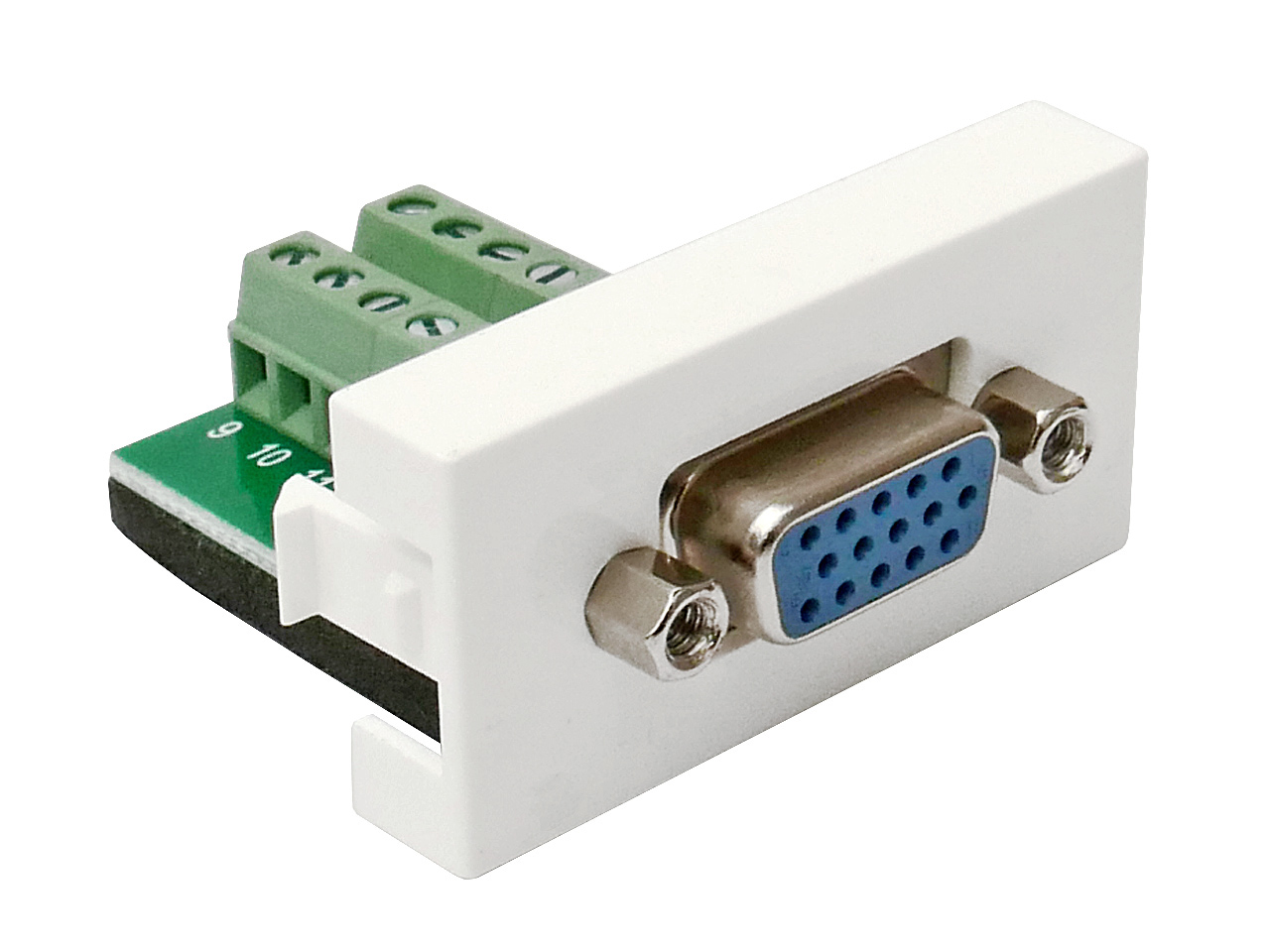

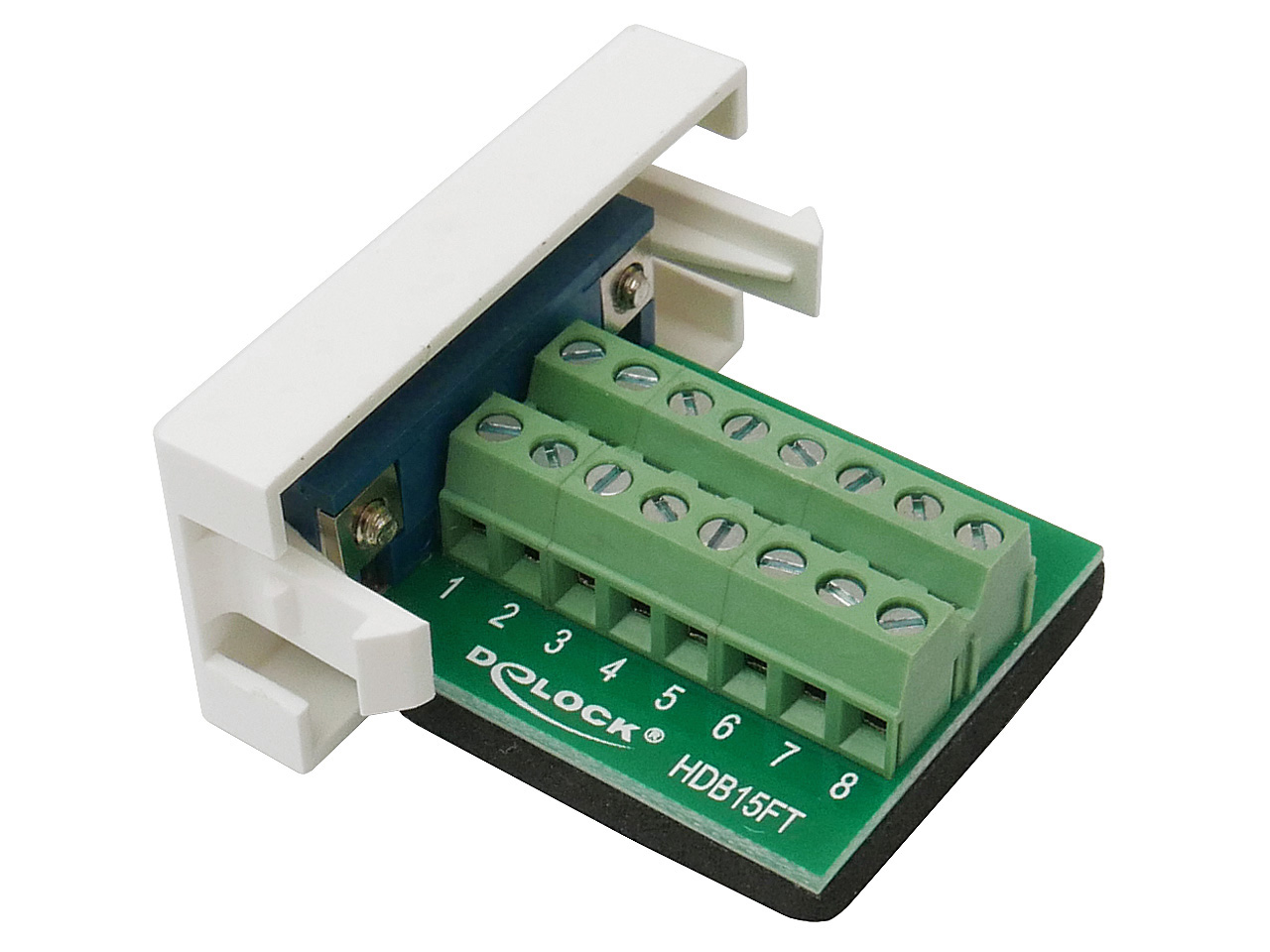

Oferowany moduł gniazda VGA jest elementem systemu MOSAIC MEDIABOX o wymiarach 22.5x45mm (1M) i umożliwia podłączenie analogowego kabla zakończonego wtykiem VGA (D-SUB HD15P). Od strony "frontu" do gniazda wkłada się wtyczkę VGA zaś od strony instalacji montuje się przewód za pomocą złącz śrubowych typu TERMINAL BLOCK. 16 opisanych styków umożliwia podłączenie żył oraz ekranów przewodu VGA. Dzięki rozwiązaniu ze złączami śrubowymi możliwe jest zastosowanie w instalacji kabli o dużym przekroju żył i ekranów niezbędnych do prawidłowej transmisji sygnału VGA na większe odległości.

System MOSAIC MEDIABOX umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej oraz podtynkowej i charakteryzuje się modułową budową gdzie podstawą jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MOSAIC MEDIABOX są z nimi kompatybilne. Moduły MOSAIC można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MOSAIC, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp.

Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):
Uwaga! Osadzenie elementu MOSAIC wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MOSAIC stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MOSAIC powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MOSAIC wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie).

Przykładowe rozwiązania modułowe MOSAIC prezentujemy na poniższych przykładach:
Uwaga! Przedmiotem oferty jest jest wyłącznie moduł gniazda VGA. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MOSAIC należy ew. kupić oddzielnie. Wszystkie elementy systemu MOSAIC można znaleźć w naszej ofercie wpisując MOSAIC w wyszukiwarce w katalogu produktów.
Dane techniczne
Kolor: biały
Złącza: gniazdo VGA typ D-SUB HD15P żeńskie od frontu, 16 zacisków śrubowych typu TERMINAL BLOCK do przykręcenia żył przewodu o grubości max 2.5mm od strony instalacji
Wymiary modułu (szerokość/wysokość/głębokość): 22.5x45x43mm
Masa: ok. 21g
Mocowanie: moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
