Gniazdo RJ45/8P8C kat.5e nieekranowane UTP typu KEYSTONE beznarzędziowe styki LSA/KRONE
nr katalogowy: 48912

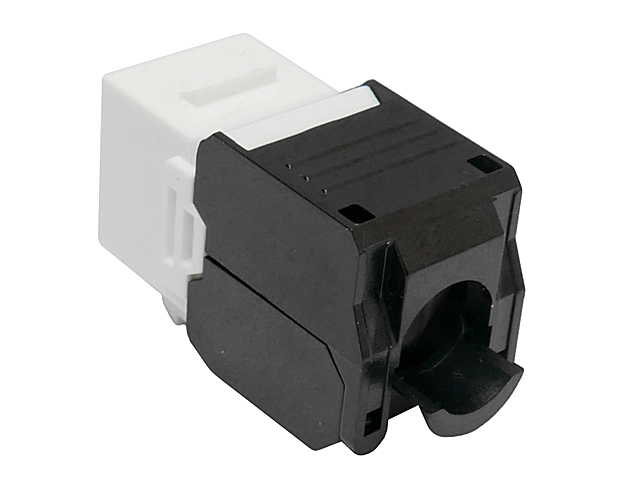

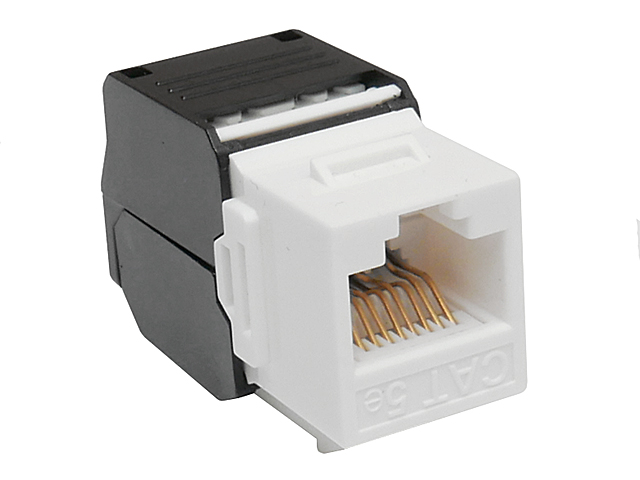

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowane nieekranowane gniazdo RJ45 kat.5e (klasa D) spełnia normy ISO/IEC 11801 3rd Ed., EN 50173-1 oraz EIA/TIA 568-C i zapewnia spełnienie parametrów Gigabit Ethernet. Gniazdo przeznaczone jest do instalacji na nieekranowanej skrętce UTP o grubości żył (linka lub drut) w zakresie AWG 22-26. Kodowanie barwne zrealizowane wg standardu EIA/TIA 568AiB czyli obu obecnie stosowanych.

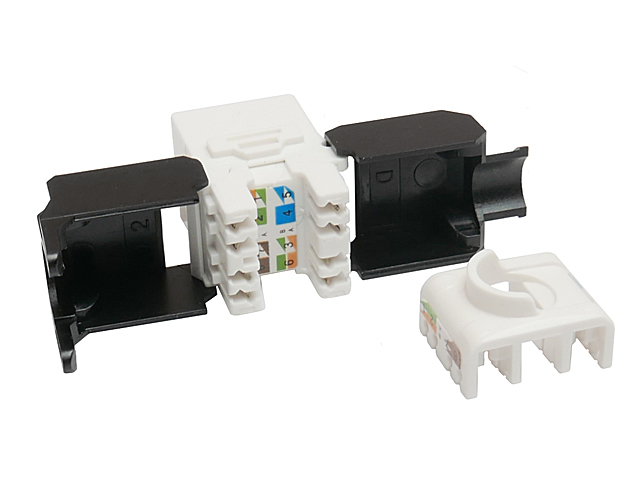

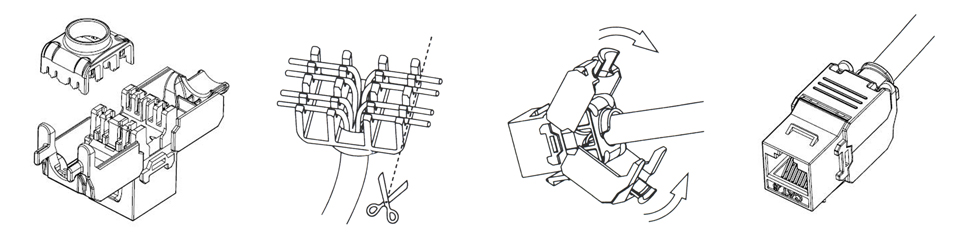

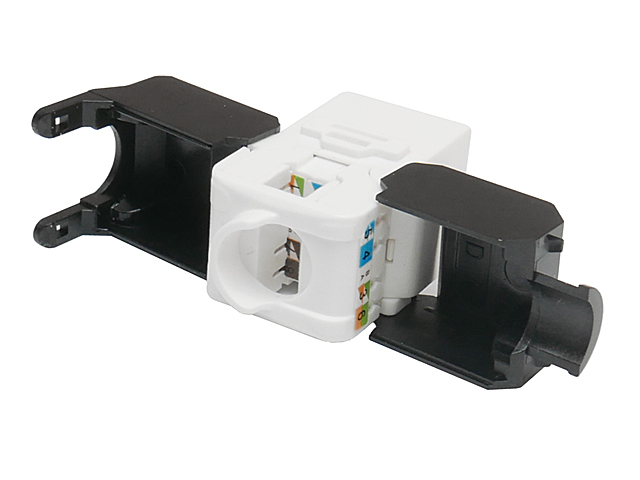

Specjalna konstrukcja sprawia, że podłączanie kabla może być realizowane beznarzędziowo lub narzędziowo. Styki nożowe wykonane są wg standardu LSA/KRONE, możliwe jest więc do wciskania żył użycie narzędzia tego standardu. Beznarzędziowe podłączenie kabla polega na odpowiednim ułożeniu żył skrętki w wieczku dociskowym (barwne ikonki wskazują poprawne umiejscowienie żył dla standardu 568A lub 568B), przycięciu wystających końcówek, umieszczeniu wieczka na listwach stykowych i złożeniu ruchomych "skrzydełek" - wciśnięcie żył do odpowiednich styków zrealizowane zostanie po zatrzaśnięciu "skrzydełek".

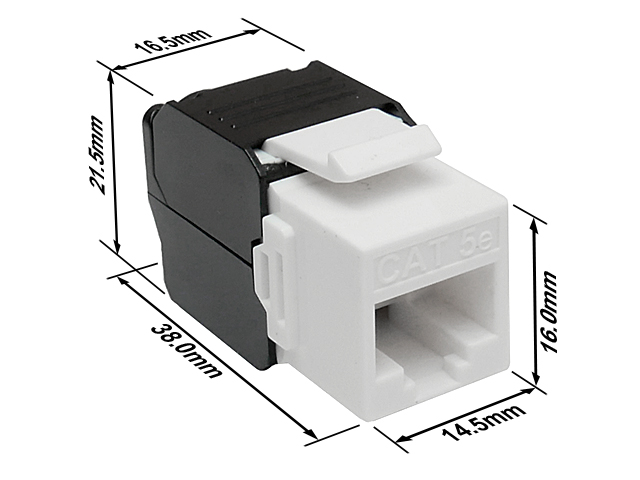

Gniazdo posiada zaczepy standardu KEYSTONE dzięki czemu możliwe jest proste (przez zatrzask) mocowanie w uchwytach typu KEYSTONE. Szerokość gniazda wynosi ok. 16.5mm, co pozwala na montaż w blisko siebie umieszczonych otworach konstrukcyjnych KEYSTONE (np. w 24-portowych panelach do szaf instalatorskich 19"). Wymiary gniazda przedstawiamy poniżej:
Uchwyty typu KEYSTONE stosowane są w osprzęcie teleinformatycznym. Istnieje cała gama puszek, ramek, adapterów i paneli RACK z uchwytami KEYSTONE przeznaczonych do zamocowania elementów posiadających zatrzaski typu KEYSTONE.
Przykładowe rozwiązania puszek, ramek, adapterów i paneli z wpiętymi złączami typu KEYSTONE prezentujemy na poniższych przykładach:
Oferowane przez nas puszki, ramki, panele, adaptery oraz moduły złącz typu KEYSTONE można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącze: gniazdo RJ45 nieekranowane (UTP)
Kategoria: 5e, klasa D, 1GBase-T, ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
Pasmo: 100MHz
Rodzaj styków: LSA/KRONE
Kodowanie barwne styków: EIA/TIA 568AiB
Materiał: obudowa ABS, styki złocone
Wymiary (szerokość/wysokość/głębokość): 16.5/21.5/38mm
Standard Keystone 19.35mm x 14.8 mm
Masa: ok. 8g
