Panel dystrybucji napięć RACK 19" 3U z szyną DIN TS35 szary

nr katalogowy: 48973

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

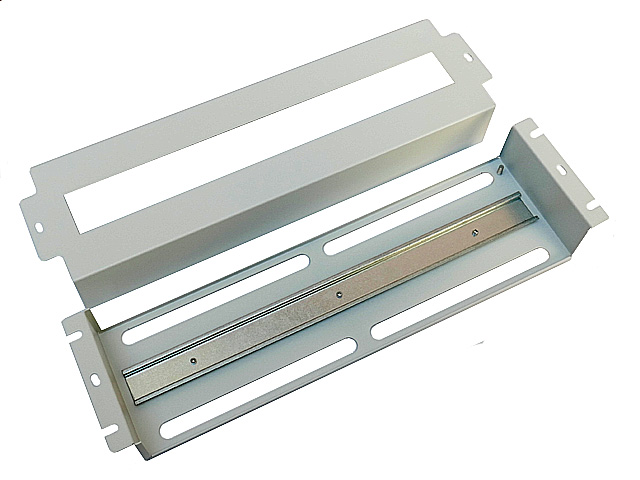

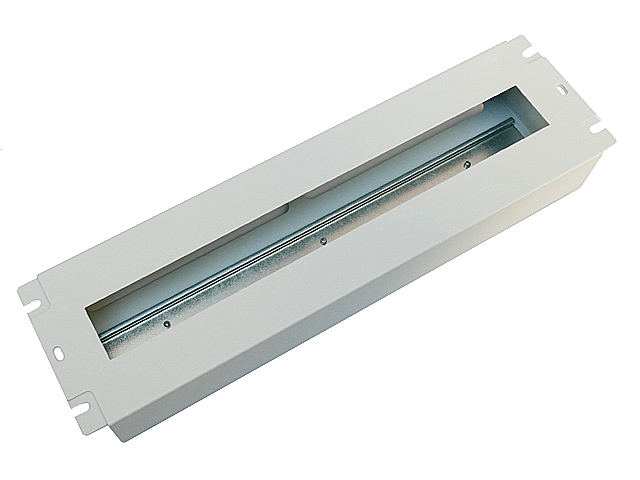

RACK to to wspólna nazwa standardu szaf, obudów, stojaków oraz urządzeń przemysłowych o szerokości 19" lub 10" stosowanych w teletechnice, energetyce, w serwerowniach a także w studiach nagraniowych oraz pomieszczeniach przemysłowych. Wysokość konstrukcji, a co za tym idzie jej pojemność, określa się w wielokrotności tzw. jednostek U (Unit). Jednostka 1U wynosi 1¾ cala (44.45mm) i jest to wysokość pojedynczego slotu w szafie montażowej (stojaku). Szafy, obudowy i stojaki RACK posiadają profile montażowe ze slotami do których mocowane są urządzenia. Liczba U określa, ile slotów zajmuje dane urządzenie. Urządzenia zgodne ze standardem RACK posiadają otwory mocujące z rozstawem pasującym do profili montażowych w szafach RACK. Do mocowania urządzeń w szafach stosowane są śruby klatkowe pasujące do slotów w profilach RACK. Oferowany przedmiot jest ekranowaną obudową przeznaczoną do montażu modułowej aparatury elektrycznej w szafach systemu RACK19". Obudowa wyposażona jest w szynę DIN TS35 oraz osłonę przednią z otworem 400x45.5mm.

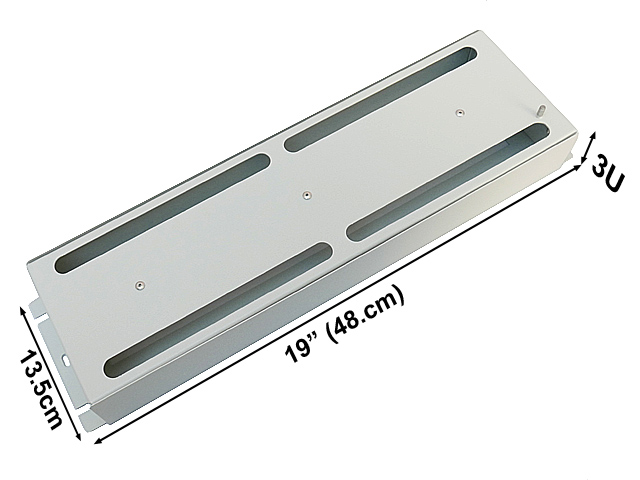

Maksymalna pojemność obudowy wynosi 22 moduły o szerokości 17.5mm. Wysokość obudowy wynosi 3U (132mm). Wymiarowanie prezentujemy poniżej:

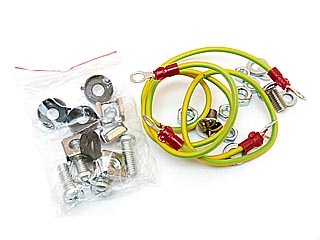

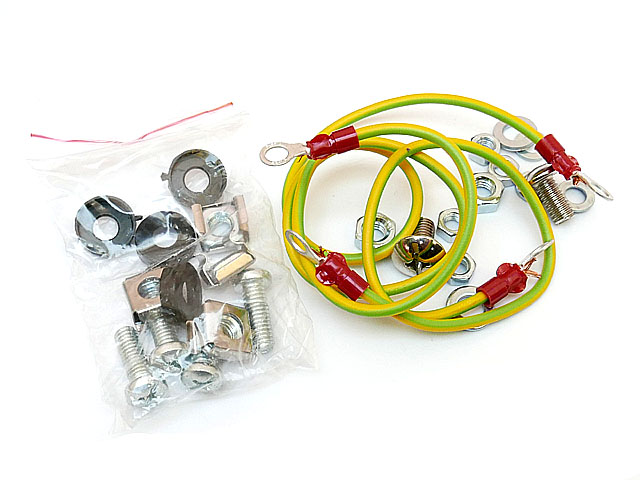

Panel wykonany jest z blachy stalowej o grubości 1.5mm malowanej proszkowo na kolor szary. Mocowany 6-punktowo do pionowych szyn rackowych. Obudowa posiada 4 specjalne otwory, które umożliwiają wyprowadzenie kabli na zewnątrz. Zestaw zawiera komplet sześciu klatkowych śrub M6 (z koszyczkami i podkładkami). W ofercie posiadamy szafy, profile, akcesoria i urządzenia systemu RACK 19". Można je znaleźć w naszej ofercie wpisując RACK19" w wyszukiwarce w katalogu produktów.

Dane techniczne

Materiał: stal o grubości 1.5mm malowana proszkowo Kolor: szary Pojemność: 22 moduły o szerokości 17.5mm Wysokość robocza [U]: 3 Wymiary: 483/132/61mm Masa: ok. 1765g.
