Narzędzie do zaciskania wtyków modularnych 6/8P RJ10/11/12/45/45 z obejmą Tail Clip LogiLink
nr katalogowy: 49217

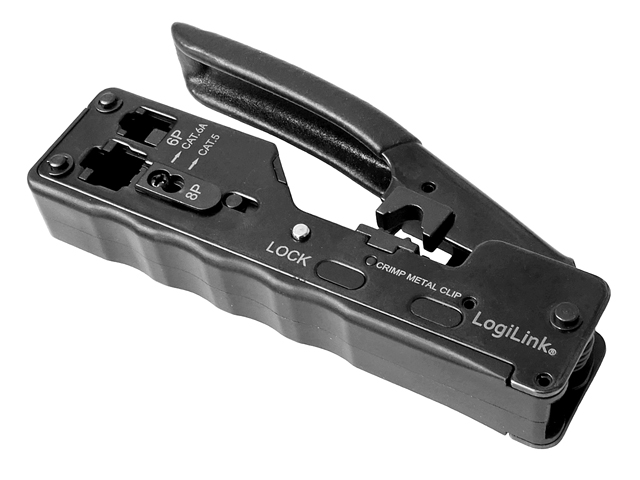

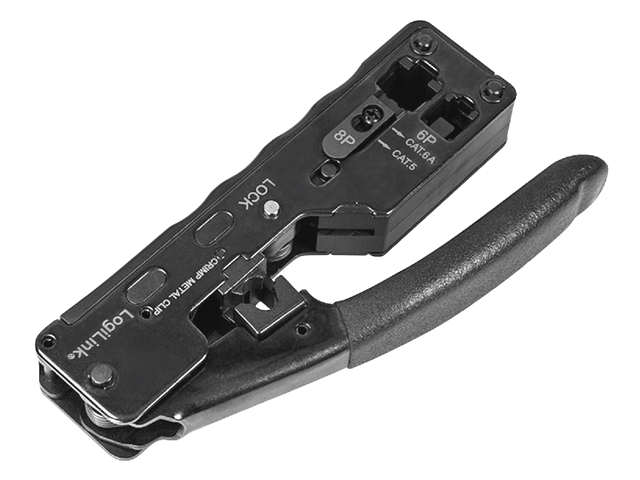

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą przedmiotu jest renomowana niemiecka firma LogiLink. Szczegółowy opis dostępny na stronie producenta tutaj, zaś specyfikacja dostępna jest tutaj.

Oferowane narzędzie służy do montażu konektorów modularnych 6P, 8P "klasycznych" oraz 8P ekranowanych z obejmą kabla. Narzędzie posiada następujące funkcje:
1) zaciskacz konektorów modularnych 6P (RJ11-6P4C)
2) zaciskacz konektorów modularnych 8P (RJ45-8P8C)
3) zaciskacz konektorów modularnych 8P (RJ45-8P8C) ekranowanych z obejmą kabla
4) zaciskacz obejmy kabla

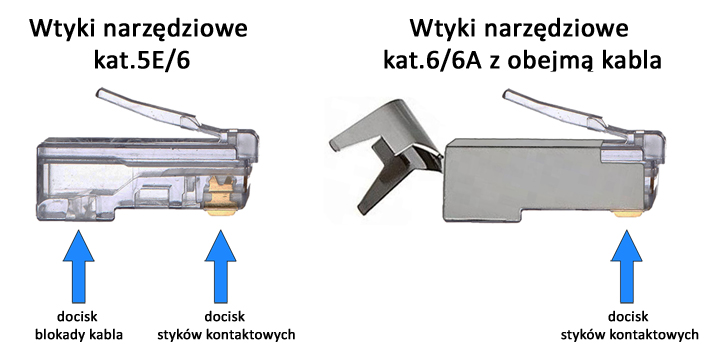

Obsadzenie "klasycznego" narzędziowego złącza RJ45 kat. 5E lub 6 polega na dociśnięciu styków kontaktowych (aby przebiły izolację żył i zapewniły odpowiedni kontakt) oraz dociśnięciu blokady kabla (dzięki czemu wtyk jest trwale unieruchomiony na kablu). Narzędziowe złącza RJ45 kat.6A posiadają ekranowanie zakończone obejmą kabla (tail clip). Obejma ta służy do zapewnienia kontaktu z ekranem przewodu oraz do unieruchomienia wtyku na kablu. Narzędziowe wtyki kat.6A z obejmą nie wymagają docisku blokady ponieważ grozi to deformacją ekranu.

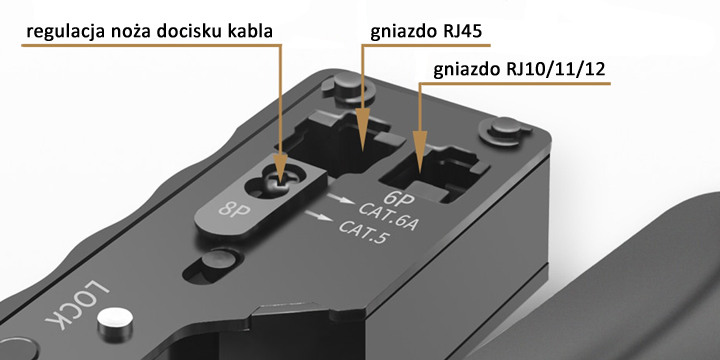

Oferowane narzędzie służy do zaciskania obu typów złącz - zarówno wtyków kat.5E i 6 jak i wtyków kat.6A z obejmą. Nóż docisku blokady posiada możliwość "włączenia" (przy zaciskaniu klasycznych wtyków) lub "wyłączenia" (przy zaciskaniu wtyków ekranowanych z obejmą). Noż posiada dwie pozycje blokowane śrubą.

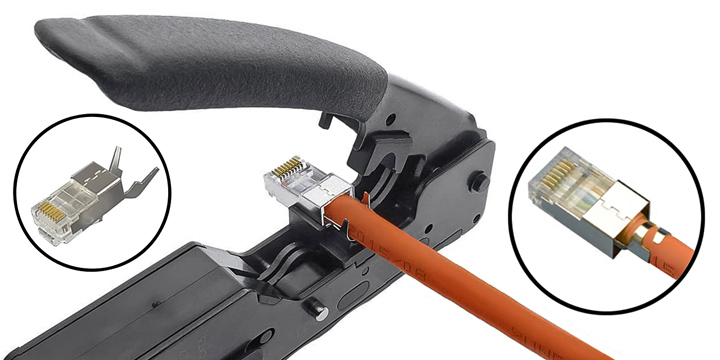

Proces zaciskania wtyków z obejmą jest dwuetapowy. Pierwszy etap to dociśnięcie styków kontaktowych w gnieździe 8P (z wyłączonym nożem docisku blokady), drugi etap to zawinięcie obejmy w gnieździe zaciskania obejmy.
Narzędzie wykonane jest z hartowanej stali węglowej, zęby dociskowe obrabiane CNC (precyzyjna obróbka numeryczna), długość ramion wynosi 14cm. Rękojeść narzędzia wykończona jest specjalnym antypoślizgowym tworzywem, równoległa matryca dociskowa zapewnia dokładny, równomierny docisk. Blokada (LOCK) ułatwia przechowywanie.
Dane techniczne
Materiał: hartowana stal weglowa, oksydowana, rękojeść wykończona antypoślizgowym tworzywem TPR
Typ zaciskanych wtyków: 6P (RJ10-6P2C), 6P (RJ11-6P4C), 6P (RJ12-6P6C), 8P (RJ45-8P8C), 8P (RJ45-8P8C) z obejmą
Wymiary (długość/szerokość/grubość): 140/65/25mm
Długość ramion: ok. 140mm
Masa: ok. 290g
