Wtyk zasilający DC 2.1/5.5mm HQ lutowany
nr katalogowy: 57068

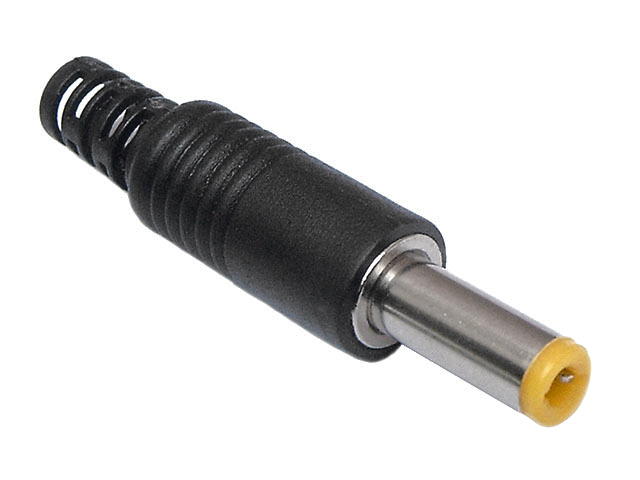

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

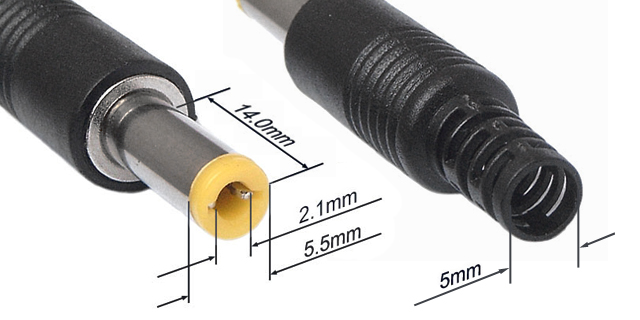

Wtyk zasilający DC "rurkowy" do lutowania. Złącze kontaktowe ma formę tulejki o wymiarach 2.1mm (średnica wewnętrzna), 5.5mm (średnica zewnętrzna) oraz 14.0mm (długość). Kontakt wewnętrzny realizowany jest za pomocą sprężystych blaszek dociskowych które zapewniają bardzo dobry styk z bolcem gniazda do którego wkładany jest wtyk. Plastykowa osłona wtyku zakończona jest miękką przegiętką z otworem o średnicy ok. 4.5mm.

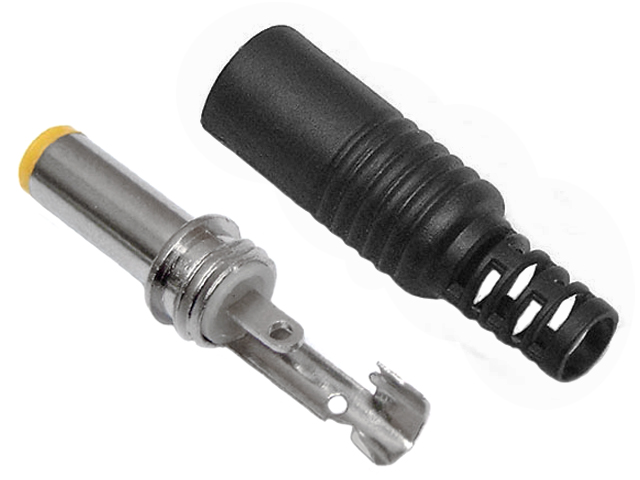

Wtyk przeznaczony jest do przylutowania dwużyłowego przewodu zasilającego. "Obsadzenie" wtyku na kablu polega na przylutowaniu jednej żyły (najczęściej +) do krótszego styku oraz drugiej żyły (najczęściej -) do dłuższego styku. Niklowane elementy stykowe ułatwiają lutowanie. "Skrzydełka" po zaciśnięciu na zaizolowanej części kabla unieruchamiają go i zapobiegają przypadkowemu wyrwaniu.
Wtyk wykonany jest z niklowanego mosiądzu, osłona wykonana jest z miękkiego PVC.
Dane techniczne
Złącze: wtyk DC 2.1/5.5/14mm (męski)
Wymiary wtyku (długość z przegiętką/średnica): 46/10mm
Średnica otworu przegiętki: 4.5mm
Masa: ok. 2g
