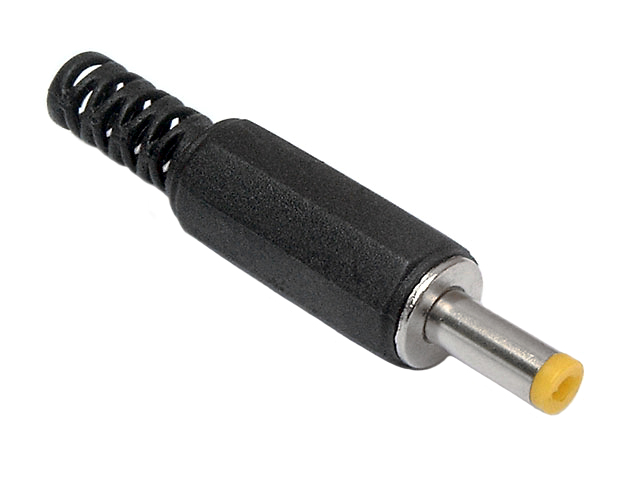

Wtyk zasilający DC 1.7/4.0mm HQ lutowany
nr katalogowy: 57160
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

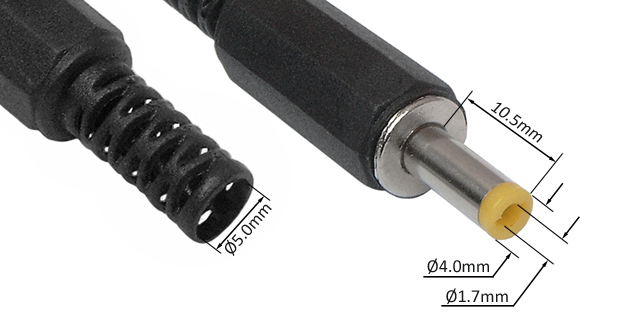

Wtyk zasilający DC "rurkowy" do lutowania. Złącze kontaktowe ma formę tulejki o wymiarach 1.7mm (średnica wewnętrzna), 4.0mm (średnica zewnętrzna) oraz 10.5mm (długość). Styk wewnętrzny realizowany jest za pomocą sprężystych blaszek dociskowych które zapewniają bardzo dobry kontakt z bolcem gniazda do którego wkładany jest wtyk. Plastykowa osłona wtyku zakończona jest miękką przegiętką z oworem o średnicy 5mm.

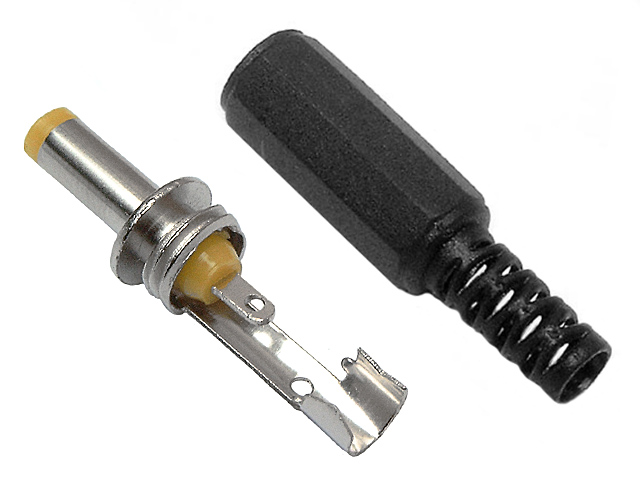

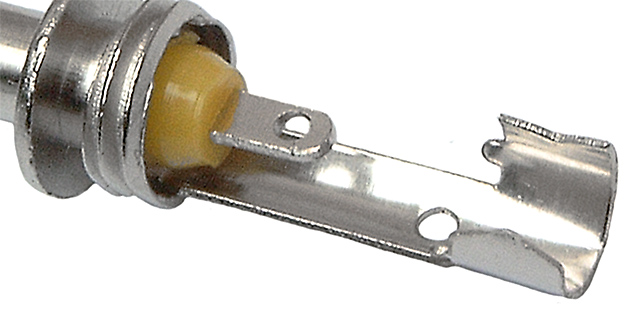

Wtyk przeznaczony jest do przylutowania dwużyłowego przewodu zasilającego. "Obsadzenie" wtyku na kablu polega na przylutowaniu jednej żyły (najczęściej +) do krótszego styku oraz drugiej żyły (najczęściej -) do dłuższego styku. Niklowane elementy stykowe ułatwiają lutowanie. "Skrzydełka" po zaciśnięciu na zaizolowanej części kabla unieruchamiają go i zapobiegają przypadkowemu wyrwaniu.
Wtyk wykonany jest z niklowanego mosiądzu, osłona wykonana jest z miękkiego PVC.
Dane techniczne
Złącze: wtyk DC 1.7/4.0/10.5mm (męski)
Wymiary wtyku (długość z przegiętką/średnica): 42/9.2mm
Średnica otworu przegiętki: 5.0mm
Masa: ok. 2g
