Gniazdo zasilające DC 2.5/5.5mm HQ na kabel lutowane
nr katalogowy: 58070
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

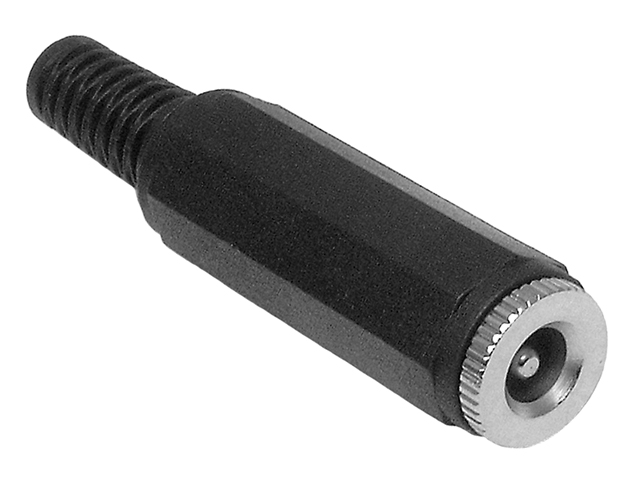

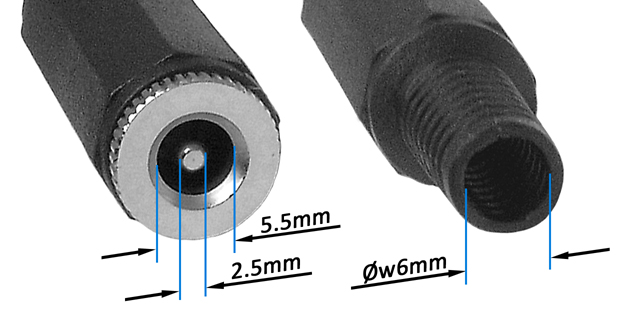

Oferowane złącze jest gniazdem DC na kabel do lutowania. Gniazdo ma formę tulejki z bolcem o wymiarach 2.5mm (średnica bolca), 5.5mm (średnica wewnętrzna tulejki) oraz 10.5mm (głębokość tulejki). Złącze jest "kontrwtyczką" czyli żeńskim odpowiednikiem typowego wtyku DC 2.5/5.5mm. Gniazdo posiada wewnętrzne styki do przylutowania żył przewodu. Plastikowa osłona zakończona jest przegiętką z otworem o średnicy 6mm.

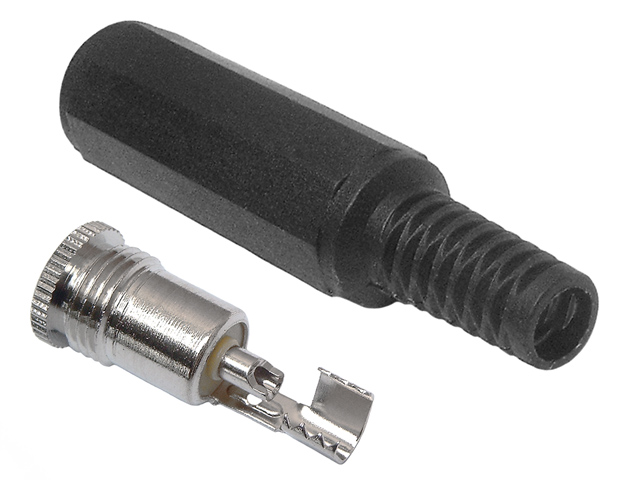

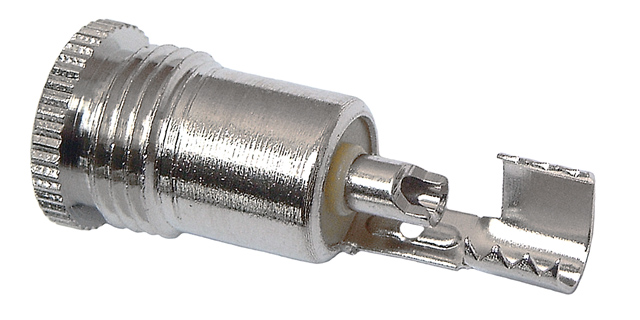

Gniazdo przeznaczone jest do przylutowania dwużyłowego przewodu zasilającego. "Obsadzenie" gniazda na kablu polega na przylutowaniu jednej żyły (najczęściej +) do wyprofilowanej tulejki środkowej oraz drugiej żyły (najczęściej -) do blaszki ze "skrzydełkami". Niklowane elementy stykowe ułatwiają lutowanie. "Skrzydełka" po zaciśnięciu na zaizolowanej części kabla unieruchamiają go i zapobiegają przypadkowemu wyrwaniu.
Korpus gniazda wykonany jest z niklowanego mosiądzu, osłona wykonana jest z miękkiego PVC.
Dane techniczne
Złącze: gniazdo DC 2.5/5.5/10.5mm (żeńskie)
Wymiary: (długość z przegiętką/średnica): 58/12.5mm
Średnica otworu przegiętki: 6.0mm
Masa: ok. 8g
