Gniazdo kolumnowe bananowe panelowe pozłacane izolowane HQ VITALCO
nr katalogowy: 58555
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Złącza są oryginalnym produktem renomowanej firmy VITALCO - producenta kabli i osprzętu AV. Rysunek techniczny z wymiarowaniem dostępny jest tutaj.

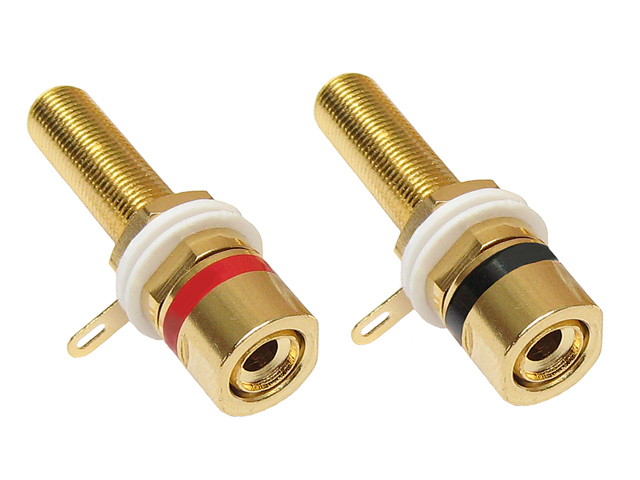

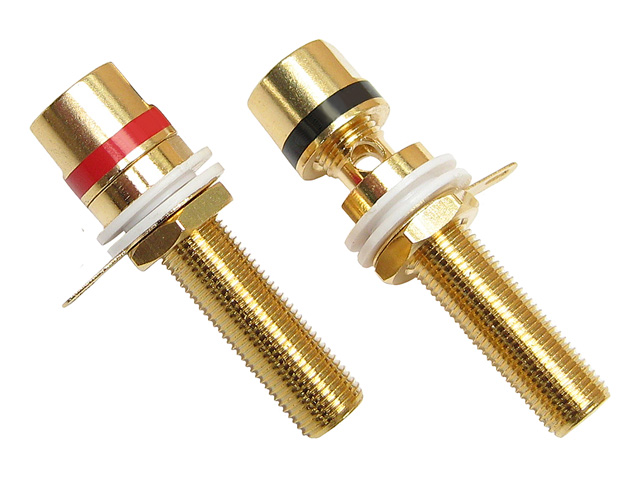

Oferowane gniazda sprzedajemy wyłącznie w parzystych ilościach. Każda para składa się z 2 gniazd oznaczonych różnymi kolorami. Złącza są oznaczone kolorem czerwonym i czarnym dla uniknięcia pomyłek (niezgodności fazowych) przy podłączaniu sprzętu odsłuchowego.

Typowe domowe wzmacniacze, amplitunery oraz kolumny głośnikowe wyposażone są w terminale umożliwiające podłączenie kabli głośnikowych. Terminale te mają postać zacisków sprężynowych lub oprawek bananowych.
Oprawki bananowe umożliwiają stabilne i pewne połączenie kabla z gniazdem. Podłączenie może być zrealizowane na trzy sposoby: przykręcenie "gołego" odizolowanego przewodu, przykręcenie przewodu zakończonego końcówką widełkową lub wpięcie do oprawki kabla zakończonego wtykiem bananowym.

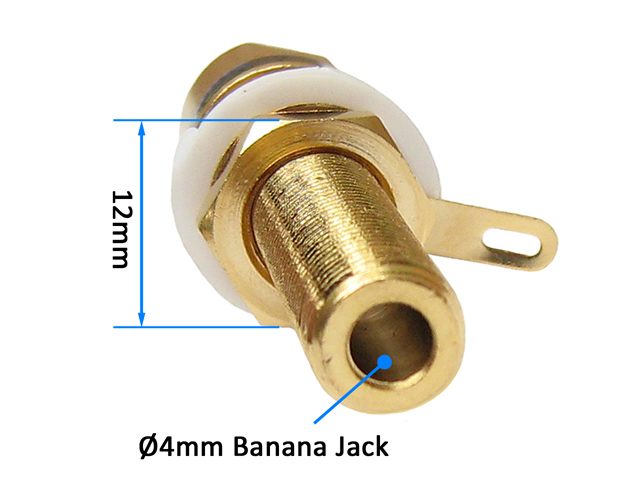

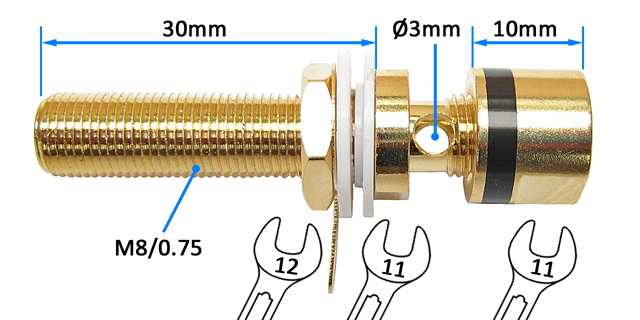

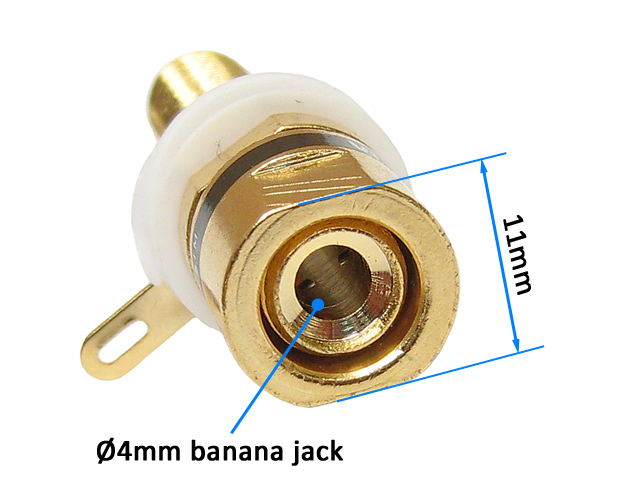

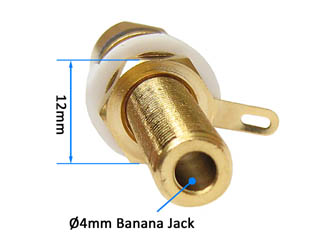

Prezentowane złącze jest oprawką - gniazdem bananowym przeznaczonym do montażu na płycie (panelu) o grubości od 0.1-24mm. Pierścienie izolacyjne zapewniają izolację od płyty. Do mocowania gniazda potrzebne są klucze o rozmiarze 11mm oraz 12mm. Wymiarowanie złącza przedstawiamy poniżej:
Konstrukcja złącza umożliwia:
Od przodu: włożenie wtyku bananowego, przykręcenie odizolowanego kabla o średnicy do 3mm lub przykręcenie widełek kolumnowych (standardowych o rozstawie 7mm)
Od tyłu: lutowanie kabla (pozłacana chorągiewka) lub włożenie wtyku bananowego.
Pozłacane styki kontaktowe zapewniają zapewniają pewność kontaktu oraz odporność na starzenie.
Dane techniczne
Materiał: mosiądz kolorowany na złoto, styki kontaktowe złocone
Długość całkowita: 43mm
Średnica (w najszerszej części): 15mm
Średnica tulei roboczej: zewnętrzna-8mm, wewnętrzna-4mm
Rozmiar nakrętek: 11mm oraz 12mm
Masa 1szt: 20g
