Gniazdo kolumnowe bananowe panelowe pozłacane nieizolowane HQ VITALCO
nr katalogowy: 58556

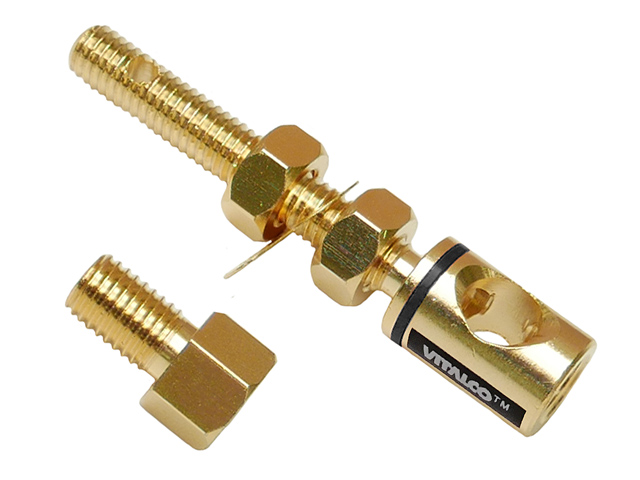

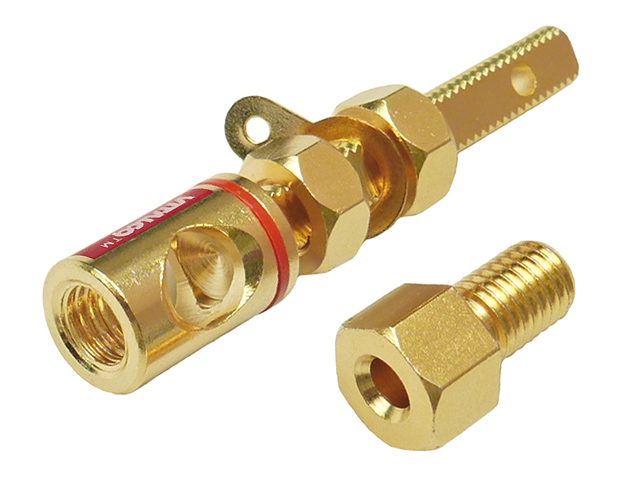

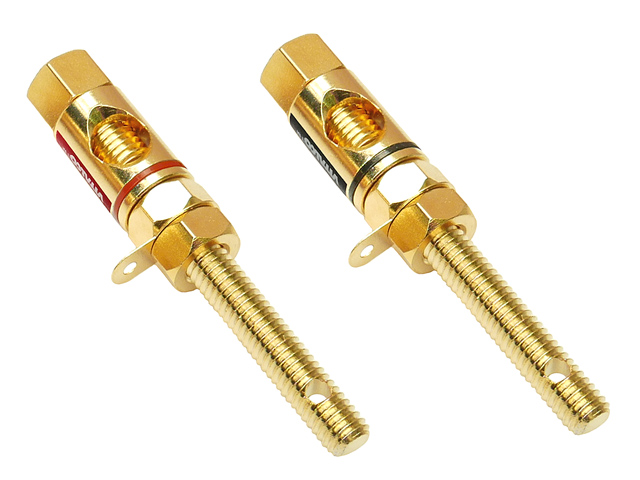

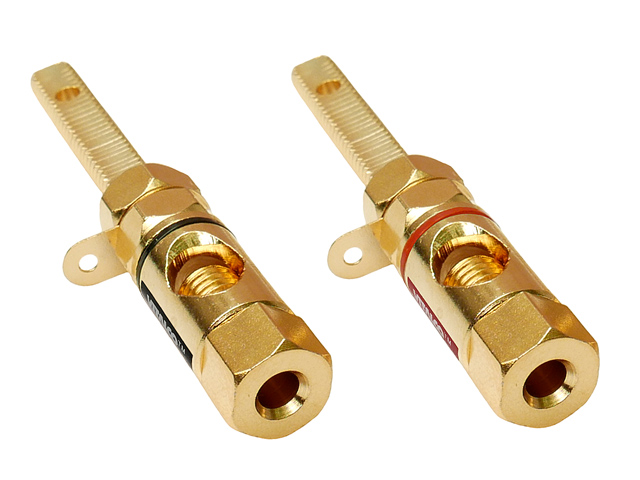

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Złącza są oryginalnym produktem renomowanej firmy VITALCO - producenta kabli i osprzętu AV. Rysunek techniczny z wymiarowaniem dostępny jest tutaj.

Oferowane gniazda sprzedajemy wyłącznie w parzystych ilościach. Każda para składa się z 2 gniazd oznaczonych różnymi kolorami. Złącza są oznaczone kolorem czerwonym i czarnym dla uniknięcia pomyłek (niezgodności fazowych) przy podłączaniu sprzętu odsłuchowego.

Typowe domowe wzmacniacze, amplitunery oraz kolumny głośnikowe wyposażone są w terminale umożliwiające podłączenie kabli głośnikowych. Terminale te mają postać zacisków sprężynowych lub oprawek bananowych.
Oprawki bananowe umożliwiają stabilne i pewne połączenie kabla z gniazdem. Podłączenie może być zrealizowane na trzy sposoby: przykręcenie "gołego" odizolowanego przewodu, przykręcenie przewodu zakończonego końcówką widełkową lub wpięcie do oprawki kabla zakończonego wtykiem bananowym.

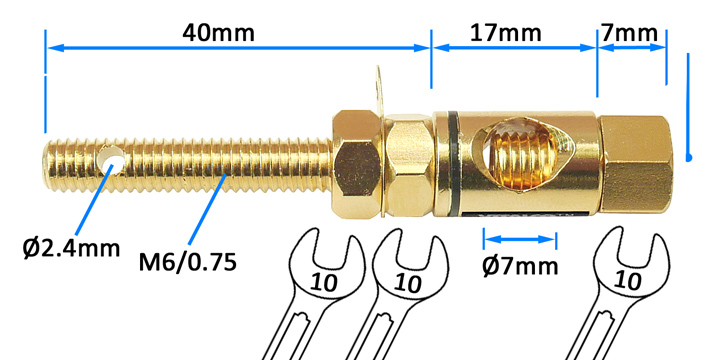

Prezentowane złącze jest oprawką - gniazdem bananowym przeznaczonym do montażu w terminalu głośnikowym. Gniazdo posiada długi 40mm gwintowany trzpień z dwiema nakrętkami M6 dający dużą dowolność w sposobie mocowania. Złącze nie posiada izolowania - nie może więc być mocowane bezpośrednio do metalowej płyty czołowej. Do mocowania potrzebne są klucze o rozmiarze 10mm. Wymiarowanie złącza przedstawiamy poniżej:
Konstrukcja złącza umożliwia:
Od przodu: włożenie wtyku bananowego, przykręcenie odizolowanego kabla o średnicy do 4mm lub przykręcenie widełek kolumnowych (standardowych o rozstawie 7mm)
Z boku: przykręcenie odizolowanego kabla o średnicy do 7mm
Od tyłu: lutowanie (pozłacana chorągiewka) lub przykręcenie (nakrętki M6) kabla kolumnowego.
Pozłacane styki kontaktowe zapewniają zapewniają pewność kontaktu oraz odporność na starzenie.
Dane techniczne
Materiał: mosiądz kolorowany na złoto, styki kontaktowe złocone
Długość całkowita: 65.5mm
Średnica (w najszerszej części): 11mm
Średnica tulei roboczej: zewnętrzna-7mm, wewnętrzna-4mm
Masa: 25g
Rozmiar nakrętek: 10mm, M6
