Przetworniki pasywne BNC/RCA/DC-skrętka AUDIO/VIDEO BALUN komplet
nr katalogowy: 67529

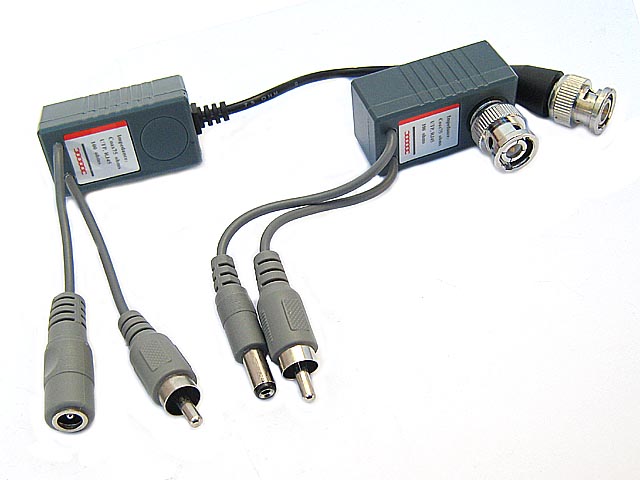

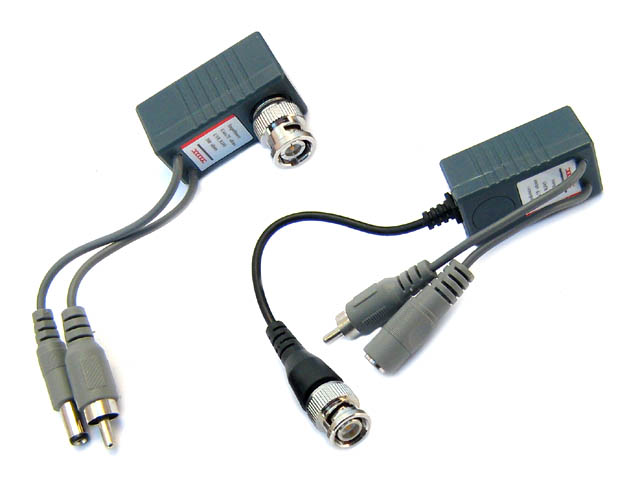

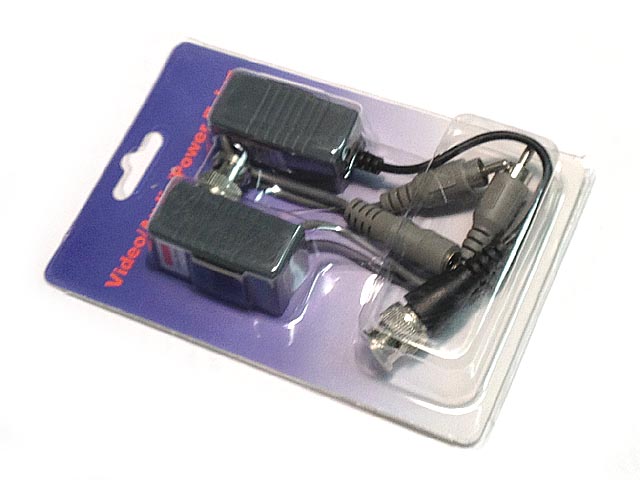

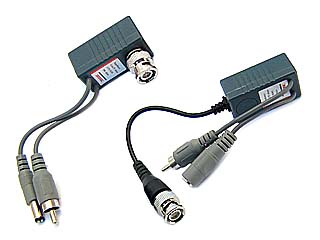

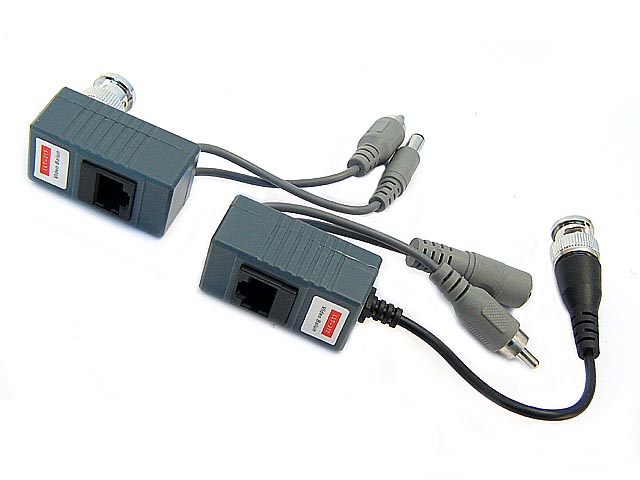

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Podana cena dotyczy kompletu 2 adapterów instalowanych na dwóch końcach skrętki.

AUDIO/VIDEO/POWER BALUN jest pasywnym konwerterem (transformatorem) dopasowującym impedancję kabli koncentrycznych 75Ω stosowanych w torach AUDIO/VIDEO do impedancji skrętki komputerowej 100Ω. Dodatkowo dzięki złączom DC można tą samą skrętką przesłać również zasilanie. Dzięki temu możemy przesyłać komplet sygnałów AUDIO, VIDEO (CVBS) oraz zasilania wykorzystując doskonałe i tanie medium transmisyjne jakim jest skrętka komputerowa kat5e lub 6.
Stosując dwa konwertery na obu końcach skrętki możemy przesyłać sygnały na dystansie do 100m.

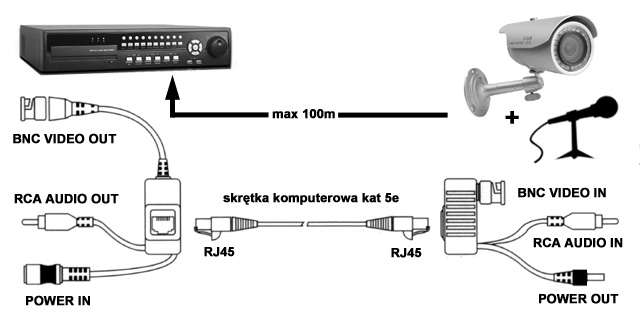

Typowym zastosowaniem adapterów jest konstruowanie toru przesyłu sygnałów wizji, fonii oraz zasilania między kamerą a rejestratorem w systemach monitoringu.
Każdy z dwóch adapterów zakończony jest z jednej strony złączami BNC, RCA oraz DC2.1/5.5 (czyli typowym zestaw złącz stosowanych w kamerach oraz rejestratorach DVR), z drugiej zaś gniazdemi RJ45 umożliwiającymi łatwe i szybkie podłączenie skrętki komputerowej zakończonej wtyczkami typowymi dla sieci komputerowych.

Uwaga! Należy pamiętać, że do przesyłu zasilania na duże odległości należy stosować skrętkę miedzianą o dużym przekroju (AWG23). W przeciwnym wypadku straty napięcia mogą uniemożliwić prawidłową pracę kamer.
Dane techniczne

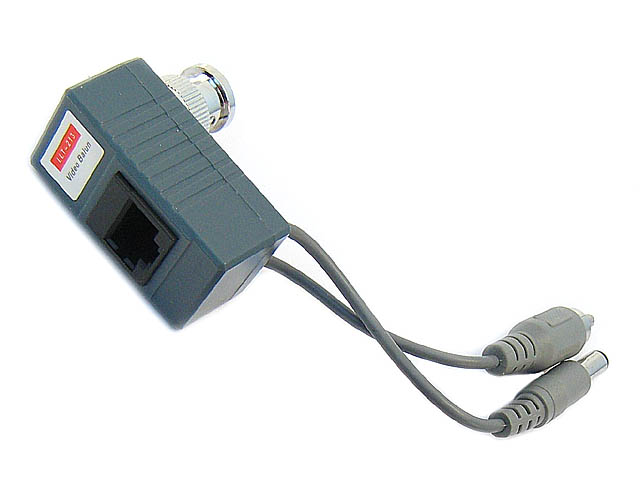

Złącza adaptera od strony kamery: 75Ω - BNC męski (zblokowany z adapterem), 75Ω - RCA męski (na kabelku 5cm), DC2.1/5.5 męski (na kabelku 5cm), 100Ω - RJ45 żeński

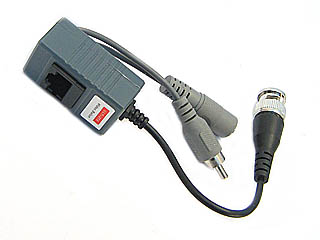

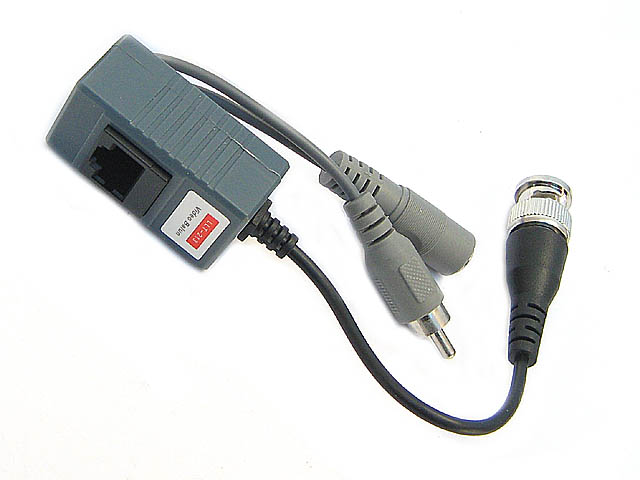

Złącza adaptera od strony rejestratora: 75Ω - BNC męski (na kabelku 10cm), 75Ω - RCA męski (na kabelku 5cm), DC2.1/5.5 żeński (na kabelku 5cm), 100Ω - RJ45 żeński
Masa adapterów: ok. 32g (adapter od strony kamery), 40g (adapter od strony rejestratora)
