Wtyk RCA/CINCH na kabel lutowny plastyk czerwony

nr katalogowy: 17111

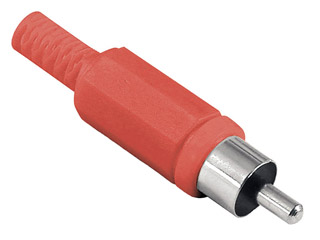

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

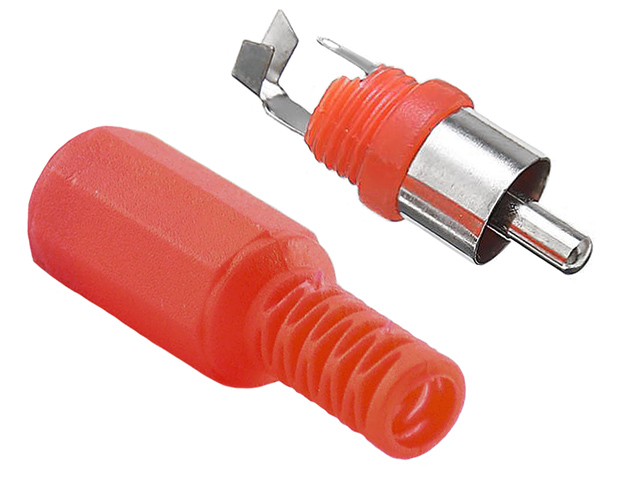

RCA (zwane też często CINCH) jest najbardziej popularnym typem złącza używanym do przesyłania sygnałów analogowych (AUDIO STEREO rzadziej AUDIO-VIDEO Composite, Component, RGB) lub cyfrowych (S/PDIF COAXIAL) stosowanym w sprzętach AV (amplitunery, odtwarzacze DVD, BR, tunery SAT, CAR AUDIO itp). Złącze ma centralny pin sygnałowy oraz masę na zewnętrznej tulei. Do złącz RCA stosuje się kabel współosiowy (koncentryczny) o impedancji 75Ω. Oferowane złącze przeznaczone jest do lutowania na kablu koncentrycznym o średnicy do ok. 5mm. Kontakt do lutowania żyły sygnałowej (SIGNAL) ma postać wyprofilowanej blaszki, kontakt do ekranu (GROUND) wykonany jest w formie 'chorągiewki' do której ekran można przylutować lub którą można na ekranie zacisnąć. Wymiarowanie wtyku prezentujemy poniżej:

Korpus i osłona wtyku wykonana jest z plastyku, elementy kontaktowe wykonane są z niklowanej stali (dzięki warstwie niklu mozliwe jest lutowanie).

Dane techniczne

Złącze: wtyk RCA/CINCH na kabel męski Materiał: korpus i osłona plastykowe, elementy kontaktowe - niklowana stal Kolor: czerwony Długość: 48mm Średnica: ok.11mm Masa 1 szt: 3g Maksymalna średnica wprowadzanego przewodu: ok. 5mm
