Wtyk Jack 2.5mm 4-polowy TRRS HQ NIKIEL
nr katalogowy: 17362

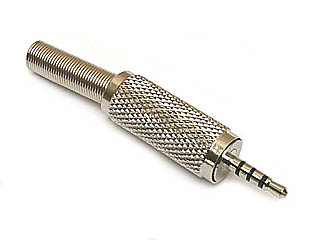

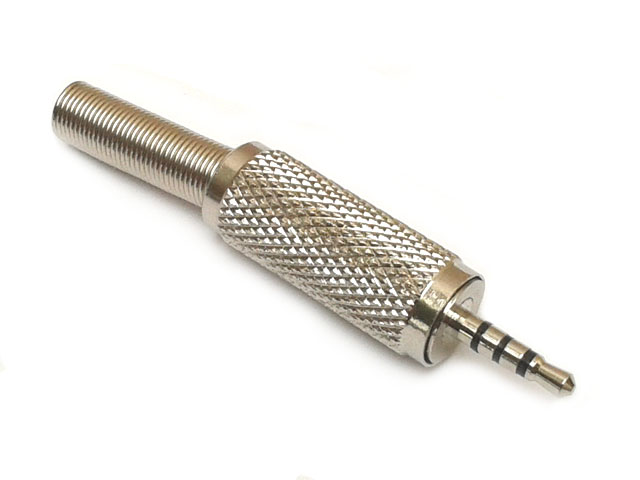

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Wtyk Jack 2.5mm 4-ro polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywany jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie spotykane w odtwarzaczach turystycznych) lub AUDIO L, AUDIO R, MICROPHONE (w zestawach słuchawkowych)

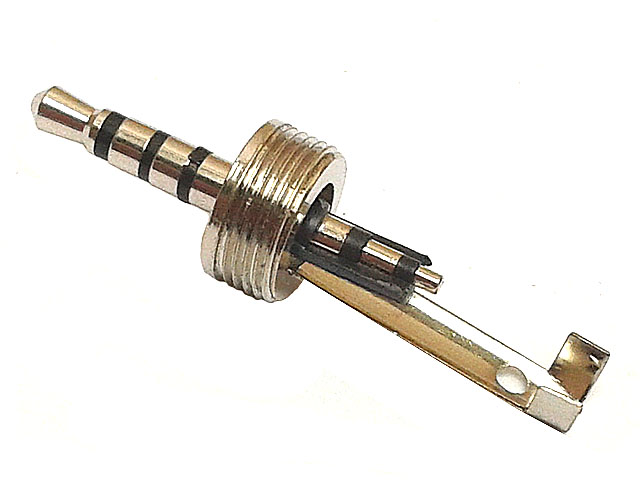

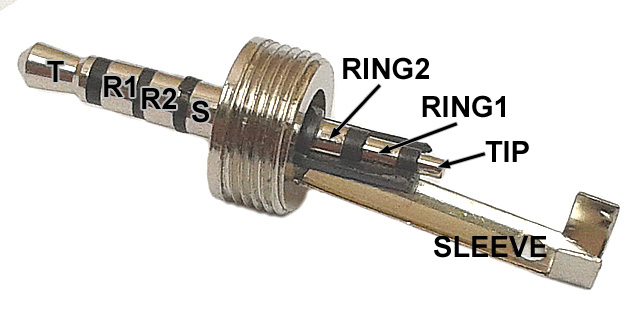

Oferowane złącze przeznaczone jest do przylutowania ekranowanego, trójżyłowego przewodu. Kontakty do lutowania żył sygnałowych T, R1 i R2 mają postać krótkich odcinków tulejki, kontakt do ekranu S wykonany jest w formie "chorągiewki" do której ekran można przylutować lub zacisnąć.

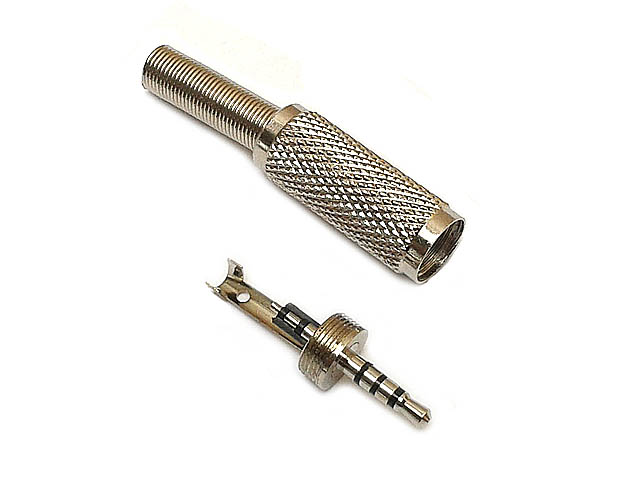

Korpus wtyku wykonany jest z metalu zapewniającego dobre ekranowanie, metalowa osłona ze sprężynową odgiętką zabezpiecza przewód przed złamaniem. Wykonanie złącza (użyte materiały i reżim produkcyjny) zapewniają wysoką jakość połączenia i ekranowania przesyłanego sygnału.
Dane techniczne
Złącze: wtyk Jack 2.5mm 4-polowy TRRS męski
Materiał: korpus i osłona metalowa
Długość (z przegiętką): ok. 54mm

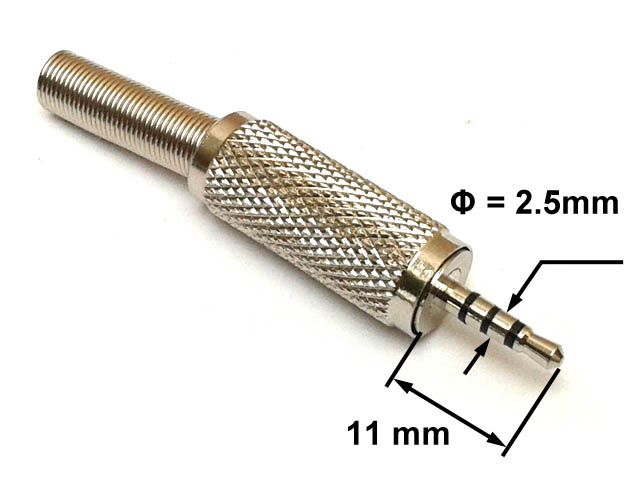

Średnica: ok. 9.5mm
Masa 1 szt: 7g
Maksymalna średnica wprowadzanego przewodu: ok. 4.5mm
