Wtyk XLR 5P panelowy montażowy lutowany
nr katalogowy: 17880

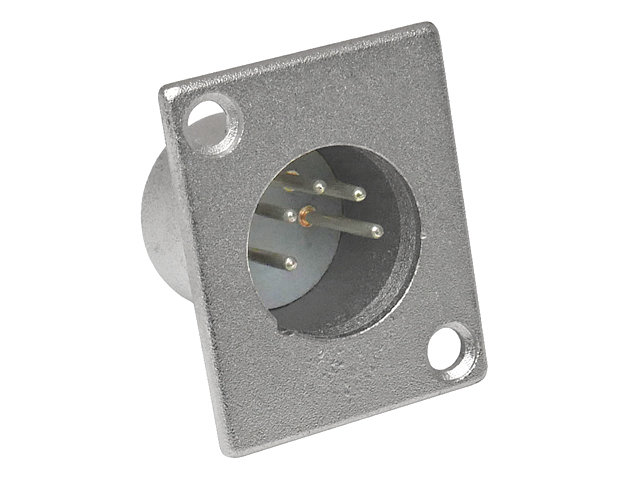

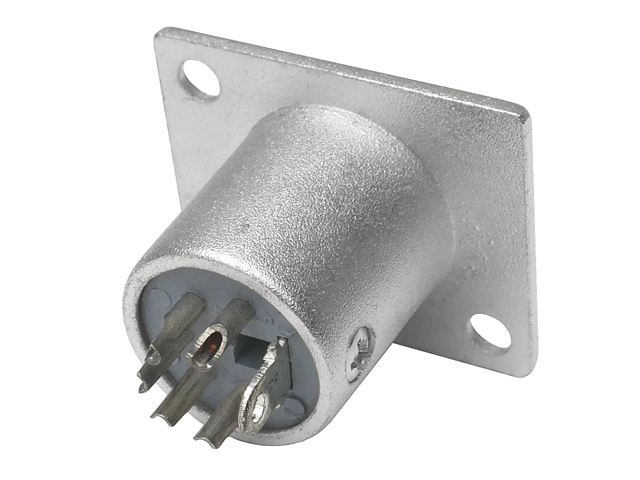

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
XLR to standard profesjonalnych złączy wykorzystywany w technice audio, video oraz w sprzęcie głośnikowym i oświetleniowym. Inna nazwa to CANNON (od twórcy standardu). Standard definiuje liczbę pinów od 3 do 7, najbardziej popularny jest standard 3-pinowy. Standard 5-pinowy jest często stosowany w urządzeniach DMX.

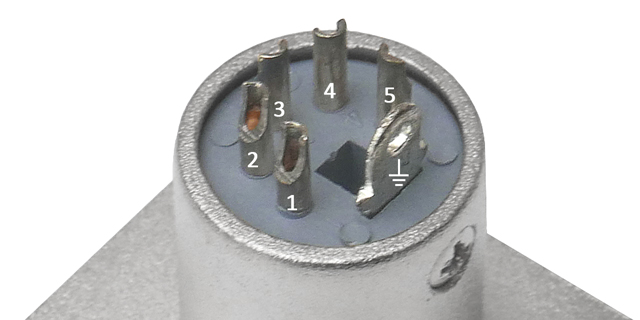

Oferowany wtyk jest złączem 5-pinowym męskim i przeznaczony jest do montażu na płycie (panelu). Złącze jest mocowane przy pomocy 2 śrub, 5 cynowanych profilowanych tulejek oraz płaski konektor służą do przylutowania żył sygnałowych oraz ekranu.

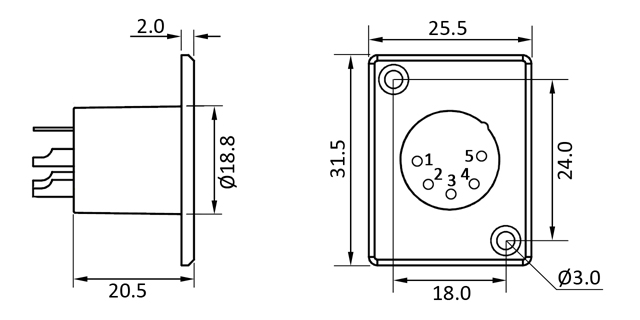

Szczegółowe wymiarowanie złącza ułatwiające przygotowanie panelu do montażu prezentujemy poniżej:
Obudowa wtyku wykonana jest ze stopu cynku, mosiężne styki kontaktowe są cynowane. Wykonanie złącza (użyte materiały i reżim produkcyjny) zapewniają wysoką jakość połączenia i ekranowania przesyłanego sygnału.
Dane techniczne
Złącze: wtyk XLR/CANNON 5P montażowy męski
Materiał: styki mosiężne cynowane, obudowa ze stopu cynku
Wymiary (szerokość/wysokość/głębokość): 25.5/31.5/26mm
Masa 1 szt: 19g
Mocowanie: 2 śruby M3
