Wtyk JACK 3.5mm 4-polowy TRRS HQ CHROM VITALCO
nr katalogowy: 17917

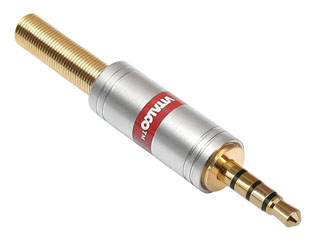

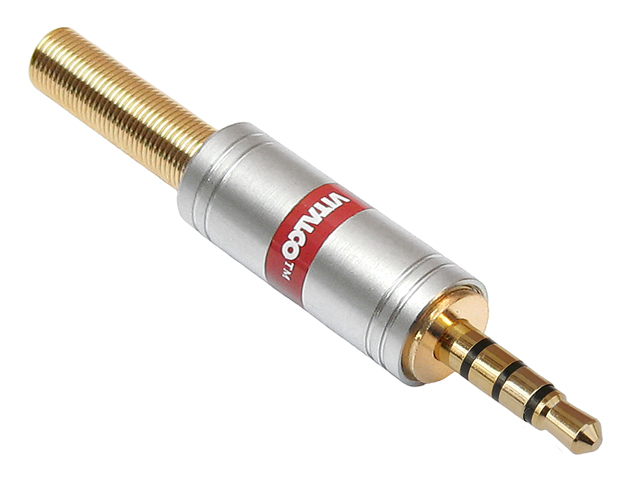

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyków jest renomowana firma VITALCO - producent kabli i osprzętu AV.

Wtyk Jack 4-ro polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywany jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane w kamerach video) lub AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach, tabletach)

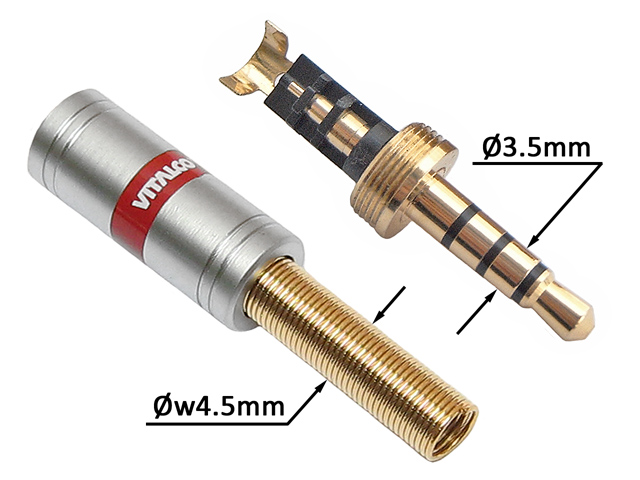

Oferowane złącze przeznaczone jest do przylutowania ekranowanego, trójżyłowego przewodu. Kontakty do lutowania żył sygnałowych T, R1 i R2 mają postać krótkich odcinków tulejki, kontakt do ekranu S wykonany jest w formie "chorągiewki" do której ekran można przylutować lub zacisnąć.
Korpus wtyku wykonany jest z mosiądzu, elementy stykowe są pozłacane, metalowa chromowana osłona zapewnia dobre ekranowanie, sprężynowa odgiętka zabezpiecza przewód przed złamaniem.

Uwaga! Z uwagi na małą ilość miejsca, lutowanie przewodów we wtyku wymaga odpowiedniej lutownicy oraz sporych umiejętności. Przegrzanie może spowodować stopienie elementów izolacyjnych skutkujące zwarciem lub utratą kontaktu.
Dane techniczne
Złącze: Jack 3.5mm 4-polowy TRRS męski
Materiał: korpus mosiężny, osłona metalowa chromowana, styki złocone
Długość (z przegiętką): ok. 60mm
Średnica: ok. 9.5mm
Masa 1 szt: 9g
Maksymalna średnica wprowadzanego przewodu: ok. 4.5mm
