Wtyk JACK 3.5mm 4-polowy TRRS HQ PEARL VITALCO
nr katalogowy: 17918

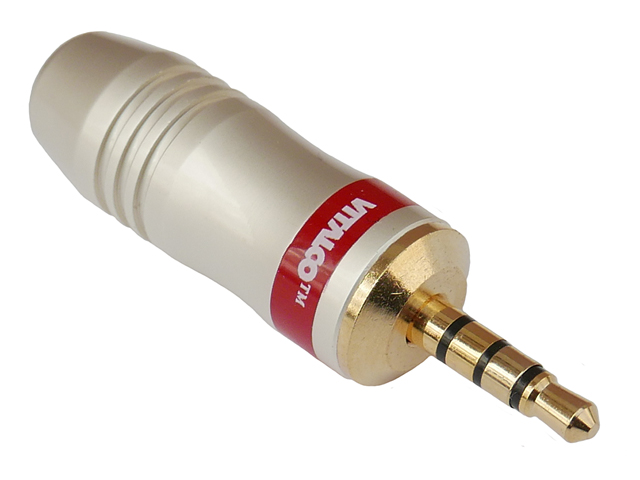

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą wtyków jest renomowana firma VITALCO - producent kabli i osprzętu AV.

Wtyk Jack 4-ro polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywany jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane w kamerach video) lub AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach, tabletach)

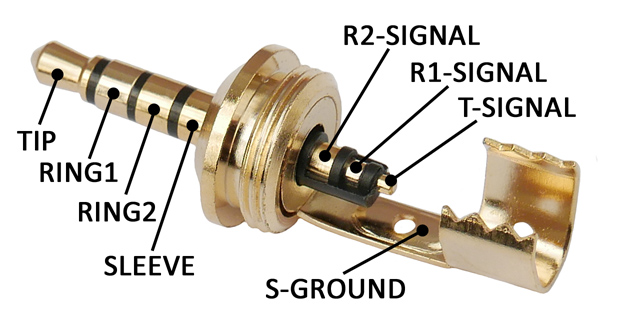

Oferowane złącze przeznaczone jest do przylutowania ekranowanego, trójżyłowego przewodu. Kontakty do lutowania żył sygnałowych T, R1 i R2 mają postać krótkich odcinków tulejki, kontakt do ekranu S wykonany jest w formie "chorągiewki" do której ekran można przylutować lub zacisnąć.
Korpus wtyku wykonany jest z mosiądzu, elementy stykowe są pozłacane, metalowa lakierowana osłona zapewnia dobre ekranowanie, średnica otworu do wprowadzanie przewodu wynosi ok. 6.5mm.

Uwaga! Z uwagi na małą ilość miejsca, lutowanie przewodów we wtyku wymaga odpowiedniej lutownicy oraz sporych umiejętności. Przegrzanie może spowodować stopienie elementów izolacyjnych skutkujące zwarciem lub utratą kontaktu.
Dane techniczne
Złącze: Jack 3.5mm 4-polowy TRRS męski
Materiał: korpus mosiężny, osłona metalowa lakierowana, styki złocone
Długość: ok. 49mm
Średnica (w najszerszym miejscu): ok. 12.5mm
Masa 1 szt: 13g

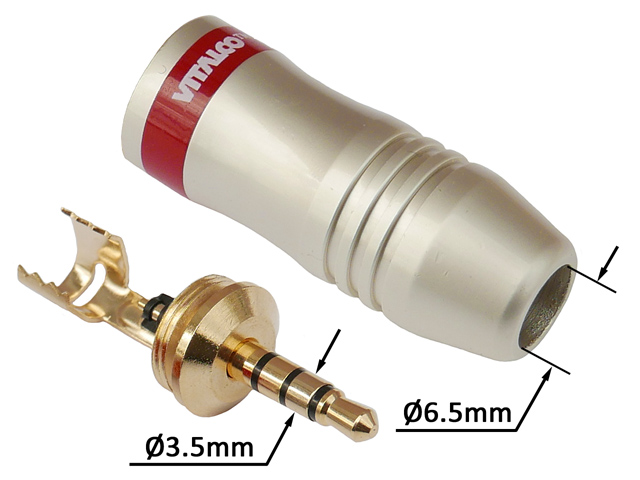

Maksymalna średnica wprowadzanego przewodu: ok. 6.5mm
