Gniazdo RCA/CINCH panelowe izolowane pozłacane GOLD

nr katalogowy: 18310

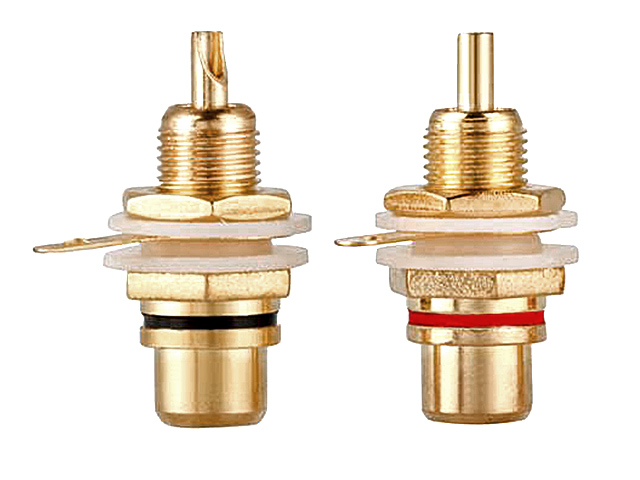

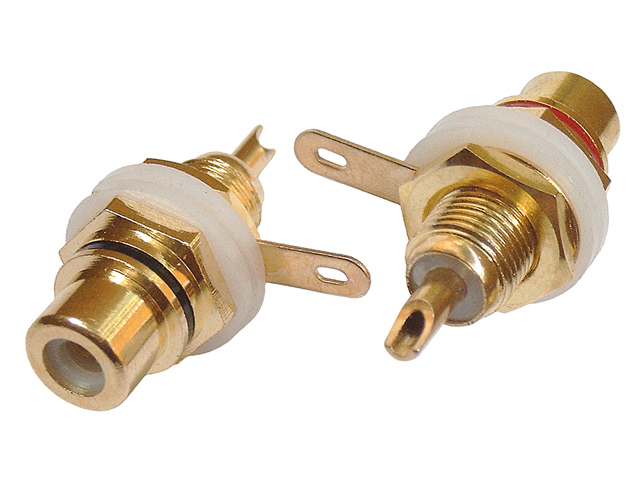

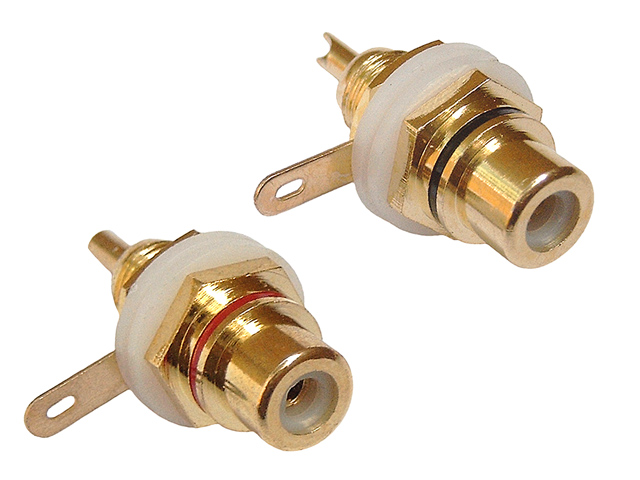

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

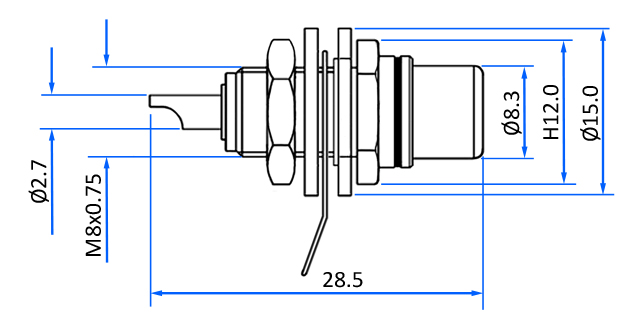

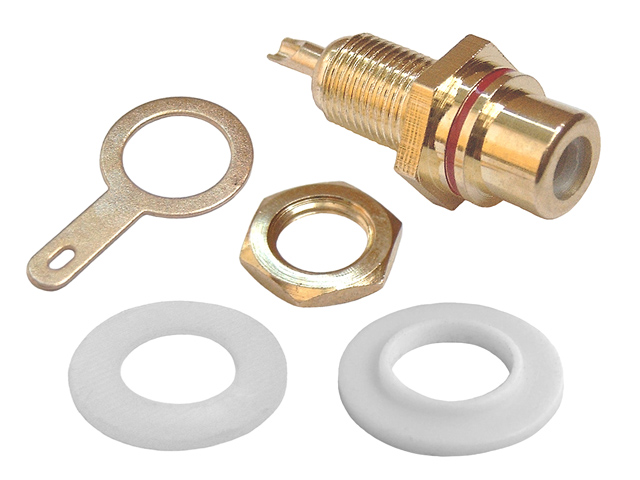

Oferowane złącza sprzedajemy wyłącznie w parzystych ilościach. Każda para składa się z 2 gniazd oznaczonych różnymi kolorami. Gniazda są oznaczone dwoma kolorami dla uniknięcia pomyłek przy łączeniu ze sobą komponentów zestawu audio-video. RCA (zwane też często CINCH) jest najbardziej popularnym typem złącza używanym do przesyłania sygnałów analogowych (AUDIO STEREO rzadziej AUDIO-VIDEO Composite, Component, RGB) lub cyfrowych (S/PDIF COAXIAL) stosowanym w sprzętach AV (amplitunery, odtwarzacze DVD, BR, tunery SAT, CAR AUDIO itp). Złącze ma centralny pin sygnałowy oraz masę na zewnętrznej tulei. Do złącz RCA stosuje się kabel współosiowy (koncentryczny) o impedancji 75Ω. Oferowane gniazda przeznaczone są do montażu na płycie (panelu) o grubości do 5mm. Złącza posiadają plastykowe podkładki pozwalające na całkowite odizolowanie gniazda od panela. Gniazda posiadają gwint M8x0.75 oraz nakrętki H12. Wymiarowanie złącza przedstawia rysunek poniżej:

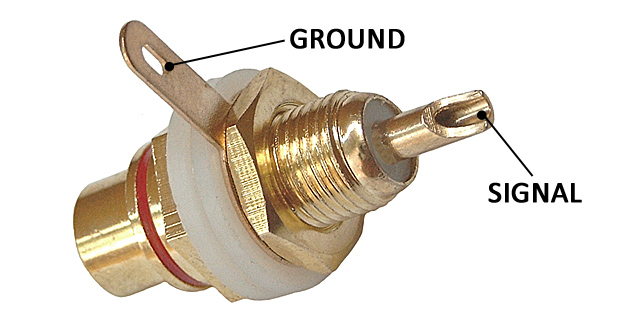

Mocowanie kabla do złącza realizowane jest przez lutowanie. Kontakt do lutowania żyły sygnałowej (SIGNAL) ma postać wyprofilowanej tulejki, kontakt do ekranu (GROUND) wykonany jest w formie blaszki.

Wykonanie złącza (użyte materiały i reżim produkcyjny) zapewniają wysoką jakość połączenia i ekranowania przesyłanego sygnału.

Dane techniczne

Złącze: RCA/CINCH panelowe żeńskie Materiał: korpus i nakrętki mosiężne, podkładki plastykowe, styki złocone Długość: 28.5mm Gwint: M8x0.75mm Nakrętki: sześciokątne 12mm Maksymalna grubość panelu: ok. 5mm Masa 1 szt: 8g
