Gniazdo XLR/CANNON 5-pinowe panelowe montażowe lutowane
nr katalogowy: 18880

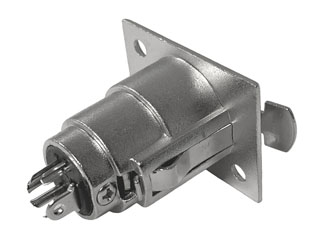

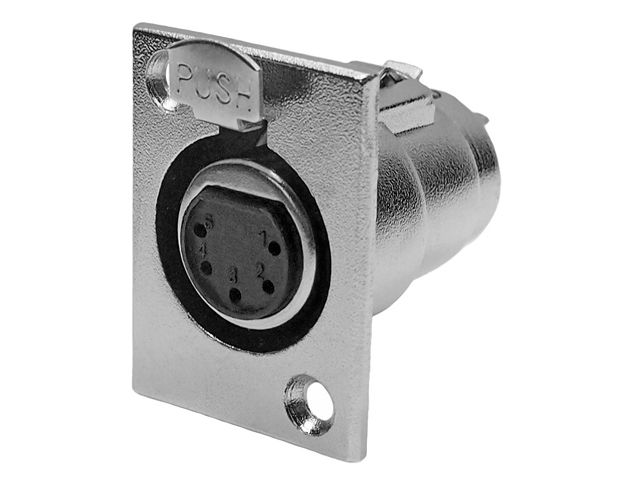

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
XLR (External Line Return) to standard profesjonalnych złączy wykorzystywany w technice audio, video oraz w sprzęcie głośnikowym i oświetleniowym. Inna nazwa to CANNON (od twórcy standardu). Standard definiuje liczbę pinów od 3 do 7, najbardziej popularne są złącza 3-pinowe oraz 5-pinowe. Złącza 5-pinowe są często stosowane w urządzeniach DMX.

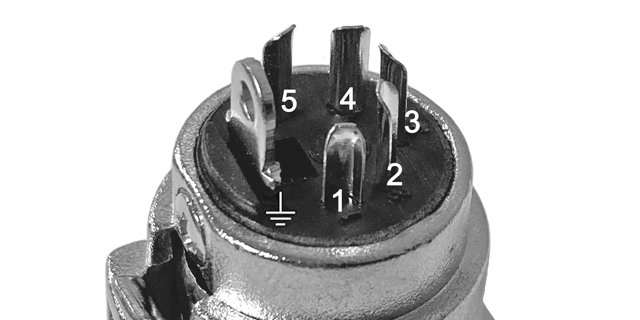

Oferowane gniazdo jest złączem 5-pinowym żeńskim i przeznaczone jest do montażu na płycie (panelu). Złącze jest mocowane przy pomocy 2 śrub, 5 cynowanych profilowanych półtulejek oraz płaski konektor służą do przylutowania żył sygnałowych oraz ekranu.

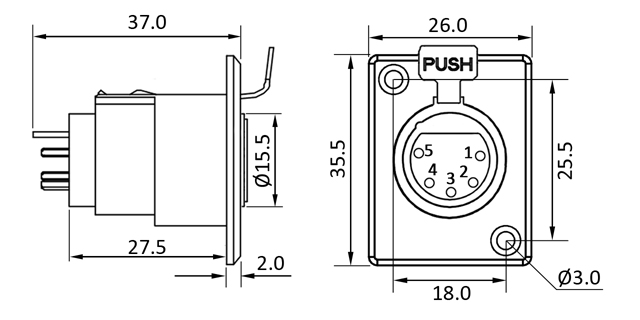

Szczegółowe wymiarowanie złącza ułatwiające przygotowanie panelu do montażu prezentujemy poniżej:
Obudowa gniazda wykonana jest ze stopu cynku, mosiężne styki kontaktowe są cynowane. Wykonanie złącza (użyte materiały i reżim produkcyjny) zapewniają wysoką jakość połączenia i ekranowania przesyłanego sygnału.
Dane techniczne
Złącze: gnizdo XLR/CANNON 5P montażowe żeńskie
Materiał: styki mosiężne cynowane, obudowa ze stopu cynku
Wymiary (szerokość/wysokość/głębokość): 26/35.5/39mm
Masa 1 szt: 30g
Mocowanie: 2 śruby M3
