Wychyłowy miernik poziomu sygnału SAT 'SATELLITE FINDER'
nr katalogowy: 19009
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Instrukcja instalacji i obsługi miernika dostępna jest tutaj.

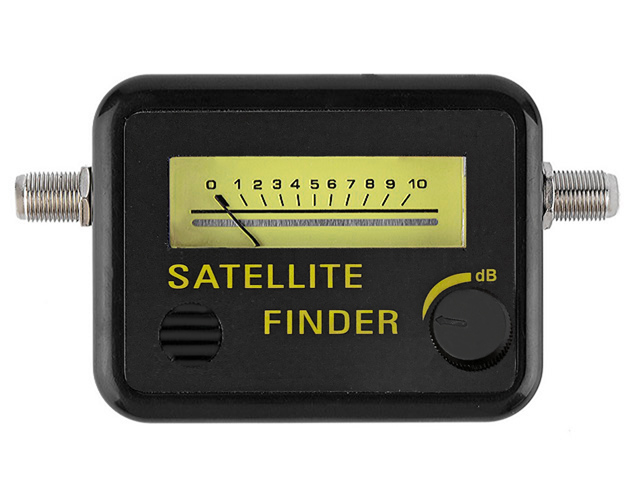

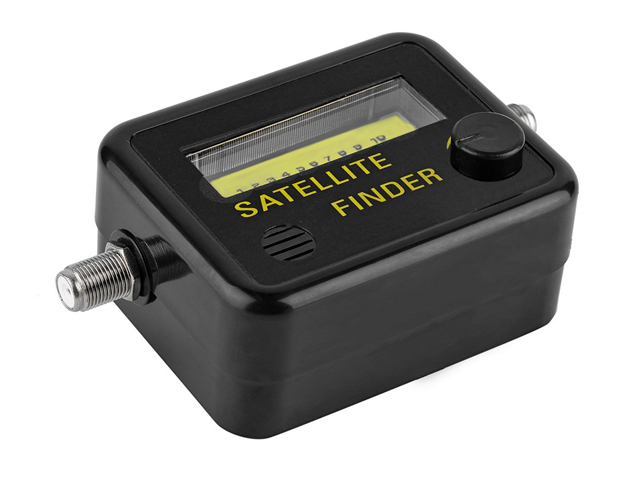

Oferowane urządzenie służy do precyzyjnego ustawienia czaszy anteny SAT. Miernik podłączony pomiędzy konwerter a tuner SAT pokazuje na dziesięciostopniowej skali poziom sygnału. Regulowany tłumik sygnału pozwala na dokładne dostrojenie. Dodatkowym ułatwieniem w ustawianiu anteny jest wbudowany brzęczyk, który rosnącym natężeniem emitowanego dźwięku sygnalizuje wzrost poziomu mierzonego sygnału TV. Miernik wymaga zasilania 13-18V które pobierane jest z podłączonego tunera SAT.
Uwaga! Miernik posiada dwa gniazda F. Do gniazda LNB należy podłączyć konwerter talerza SAT zaś do gniazda REC - tuner SAT. Przewody łączące powinny być zakończone wtykami typu F.
Podłączenie i ustawianie anteny

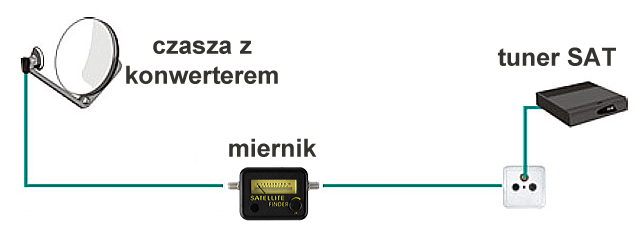

1) Kabel łączący tuner SAT (lub multiswitch w przypadku większych instalacji) z konwerterem należy odłączyć od konwertera i podłączyć do wejścia 'TO REC' miernika, wejście 'TO LNB' miernika należy podłączyć za pomocą kabla F-F z konwerterem. Poprawność podłączenia sygnalizowana jest pojawieniem się podświetlenia skali miernika.
2) Pokrętłem czułości ustawiamy (kręcąc w prawo) czułość miernika na maksymalną i zgrubnie ustawiamy czaszę kierując się wychyleniem wskazówki miernika i natężeniem emitowanego przez miernik dżwięku.
3) Po osiagnięciu maksymalnych wartości wychyłu wskazówki i dźwięku zmniejszamy czułość miernika i precyzyjnie ustawiamy czaszę anteny.
4) Powtarzamy punkt 3 aż do momentu kiedy nie możemy ruszając anteną uzyskać większego wychyłu wskazówki miernika. Oznacza to, że czasza anteny ustawiona jest optymalnie.
Dane techniczne
Złącza: 2x gniazdo F żeńskie
Impedancja: 75Ω
Zakres częstotliwości: 0.95-2.15GHz
Poziom sygnału wejściowego: min -40dBm, max -10dBm
Zasilanie: 13-18V (pobierane z podłączonego tunara SAT)
Wymiary (szerokość/wysokość/głębokość): 80mm/62mm/35mm
Masa miernika: ok. 80g
Komplet zawiera: miernik SAT oraz polsko- i angielskojęzyczną instrukcję obsługi.
