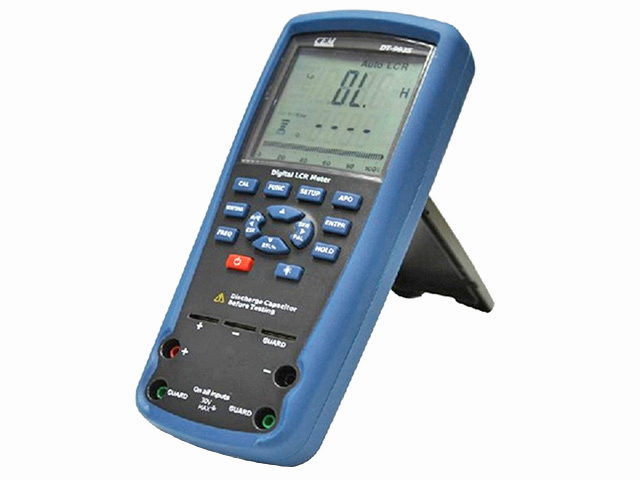

Miernik mostek RLC i impedancji CEM DT-9935

nr katalogowy: 19086

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Producentem urządzenia jest renomowana firma CEM, ogólny opis miernika dostępny jest na stronie producenta tutaj, zaś instrukcja obsługi dostępna jest tutaj. Oferowany miernik jest profesjonalnym narzędziem pomiarowym wysokiej klasy zapewniającym dokładne pomiary rezystancji, pojemności, indukcyjności, impedancji oraz innych parametrów takich jak współczynnik rozproszenia Df, dobroć Q, kąt fazowy Θ oraz zastępcza rezystancja szeregowa/równoległa ESR/Rp. Miernik posiada funkcję kalibracji, możliwość wyboru częstotliwości testowej (100Hz/120Hz/1kHz/10kHz/100kHz) oraz możliwość pomiaru w układzie zastępczym (szeregowym lub równoległym).

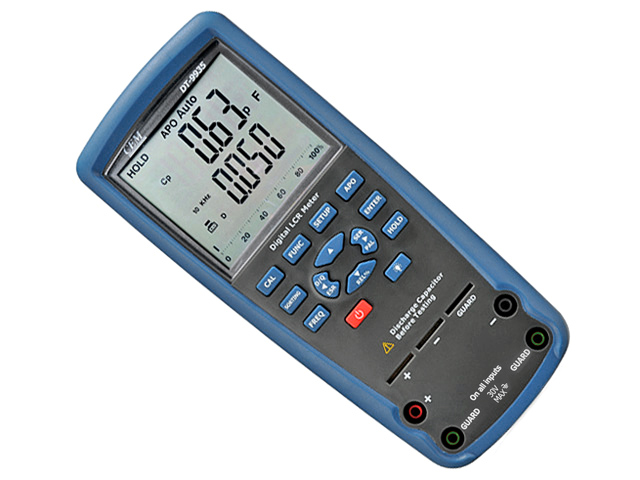

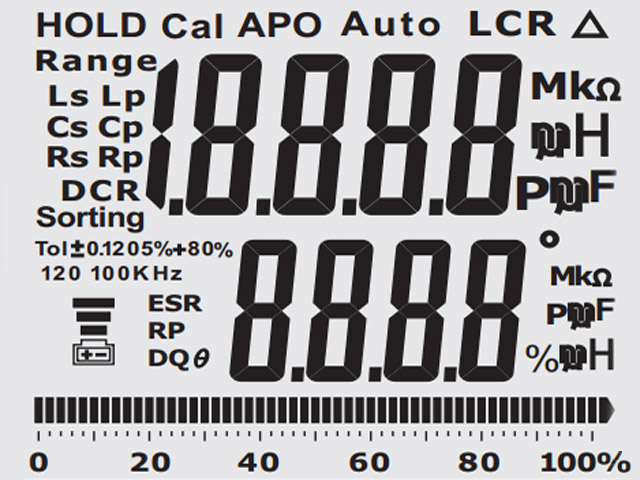

Miernik wyposażony jest w duży, podświetlany, dwuliniowy wyświetlacz z bargrafem (linijką analogową ułatwiającą szacowanie wskazań - odpowiednik wskazówki w miernikach analogowych). Górna linia wyświetlacza pozwala wyświetlać parametr mierzony o wartości max. 19999, parametr dodatkowy wyświetlany w dolnej linii wyświetlacza (max wartość 9999) można dowolnie wybierać.

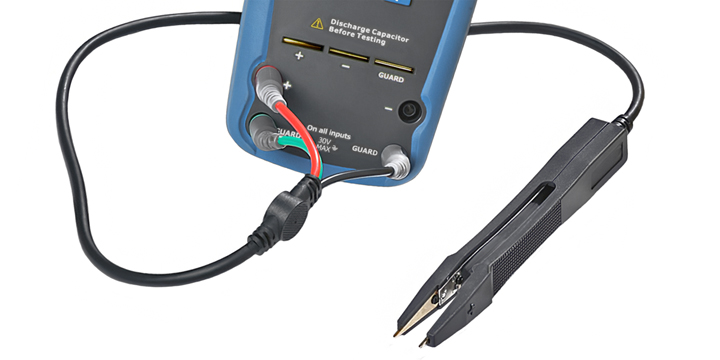

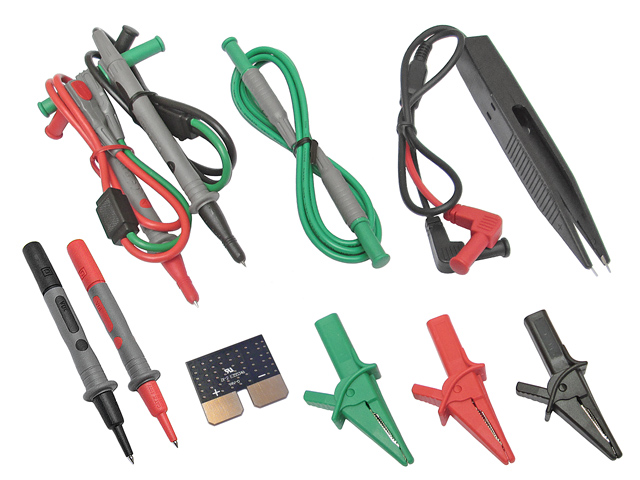

Miernik posiada gniazda GUARD do ekranowania elementu testowanego oraz bogaty zestaw przewodów pomiarowych: przewody pomiarowe z ekranowaniem, wymienne końcówki typu krokodyl/szpilka oraz przewód do pomiaru elementów SMD które ułatwiają pomiary badanych elementów. Pomiaru elementów można dokonywać umieszczając rezystor, kondensator lub cewkę do gniazda szczelinowego w mierniku (pamiętając o zachowaniu właściwej polaryzacji), można też mierzyć elementy przy pomocy sondy SMD lub kabli zakończonych krokodylkami.

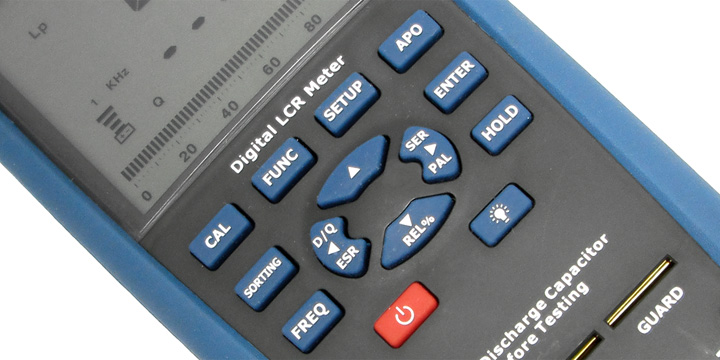

Miernik posiada oczywiście również funkcje dostępne w innych miernikach RLC takie jak wybór trybu pomiaru, pomiar względny, funkcja sortowania mierzonych elementów, automatyczny wyłącznik itp. Szczegółowy opis oraz parametry miernika dostępne są w instrukcji obsługi tutaj. Uwaga! Miernik jest narzędziem do pomiaru RLC, nie posiada funkcji pomiaru napięcia i natężenia.

Dane techniczne

Napięcie zasilania: 9V (6x1.5V AA baterie w komplecie) Wyświetlacz: LCD dwuliniowy - górna linia 4½ cyfry, max wskazanie 19999, dolna linia 4 cyfry, max wskazanie 9999 Wymiary (długość/szerokość/wysokość): 220/96/60mm Masa: ok. 580g (z bateriami) Szczegółowe parametry miernika dostępne tutaj. Komplet zawiera miernik, baterie, komplet przewodów i końcówek pomiarowych oraz instrukcję obsługi.
