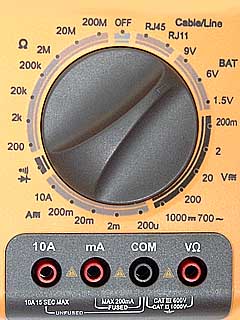

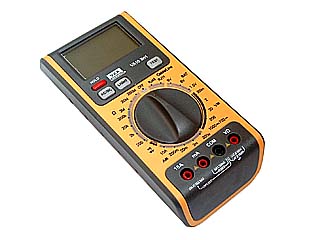

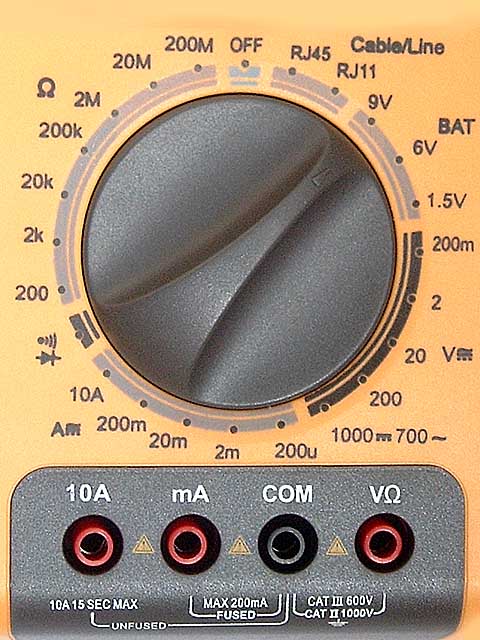

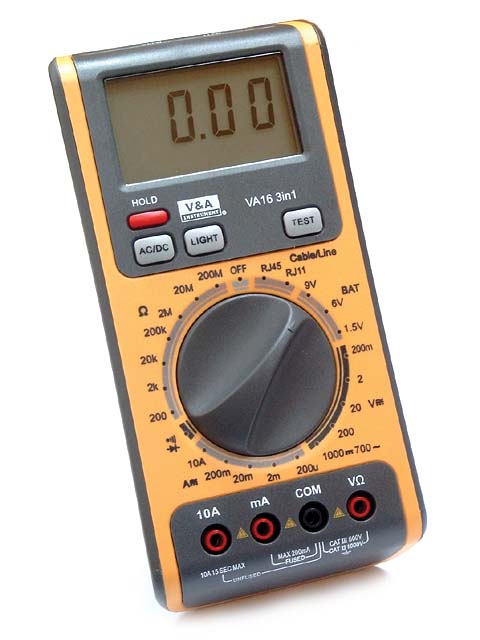

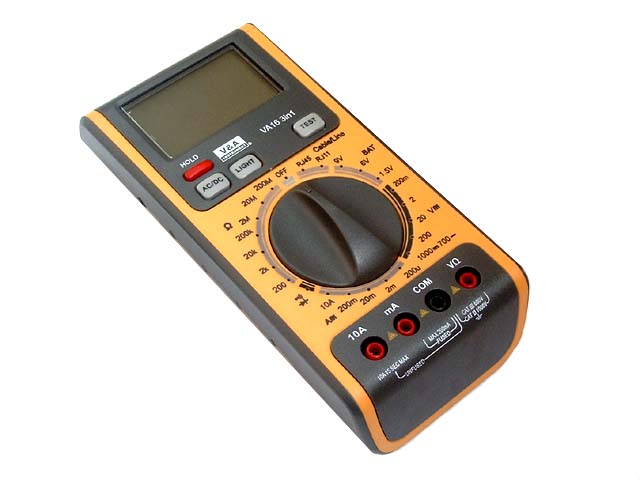

Miernik-tester jest profesjonalnym narzędziem łączącym w sobie funkcje:
- pomiaru napięcia stałego w zakresach 200m/2/20/200V (±1.2%)
- pomiaru napięcia zmiennego w zakresach 200m/2/20/200/700V (±1.5%)
(podział na 5 zakresów bez konieczności przełączania typu napięcia zmienne-stałe)
- pomiaru natężenia prądu stałego w zakresach 200µ/2m/20m/200mA (±1.8%), 10A (±3.0%)
- pomiaru natężenia prądu zmiennego w zakresach 200µ/2m/20m/200mA (±1.8%), 10A (±3.0%)
(podział na 5 zakresów bez konieczności przełączania typu prądu zmienny-stały)
- pomiaru rezystancji (oporności) w zakresach 200Ω/2k/20k/200k/2MΩ (±0.8%), 20MΩ (±1.0%), 200MΩ (±5.0%)
(podział na 7 zakresów)
- testu ciągłości obwodu
(z brzęczykiem informującym o zamkniętym obwodzie)
- testu kierunku polaryzacji diody
(z brzęczykiem informującym o przewodzeniu)
- testu baterii 1.5V, 6V, 9V
(test wykonywany pod obciążeniem w celu oszacowania pełnej pojemności baterii)

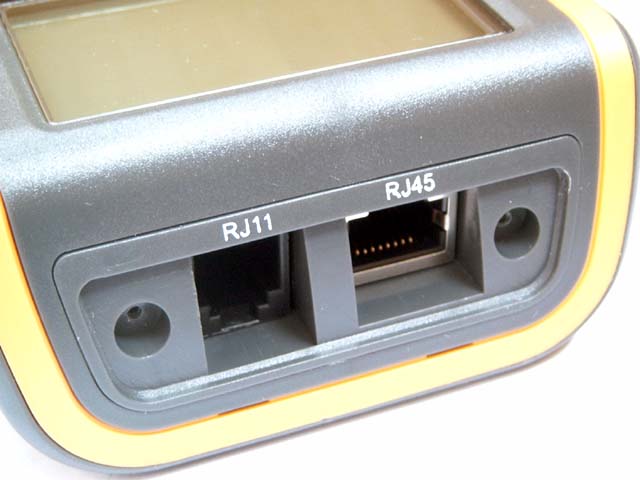

- testu poprawności działania linii telefonicznej
(test przeprowadzany na aktywnej linii telefonicznej)
- testu poprawności wykonania sieci Ethernetowych
(zarówno instalacji jak i przewodów wykonanych z tzw. skrętki komputerowej)
O ile większość funkcji miernika-testera nie wymaga dodatkowego komentarza o tyle funkcja testowania sieci Ethernet zasługuje na dodatkowy opis:
Tester sprawdza zarówno poprawność połączeń jak i ich zgodność z normami T568A, T568B, 10Base-T oraz Token Ring w wersji UTP, FTP oraz STP.
Tester, w odróżnieniu od tanich i popularnych urządzeń sprawdzających tylko przejście sygnału na każdej z 4-rech par skrętki, sprawdza, wykrywa i prezentuje optycznie (wyświetlając numery przewodów oraz opis błędów) następujące błędy wykonania sieci lub patchcordów:
- zwarcia między przewodami (SHORT)
- błędne połączenia przewodów (MISWIRE np. końcówka z nr 1 na jednym końcu trafia na nr 3 na drugim końcu testowanego odcinka sieci)
- odwrotne połączenia w parze (REVERSED połączenie w parze jest wykonane odwrotnie niż powinno)
- przeploty (SPLIT PAIRS przewody są połączone prawidłowo tzn. 1-1, 2-2, itd, ale nieprawidłowo są skręcone pary tzn przewód nr 1 tworzy parę z przewodem nr 3 zamiast 2)

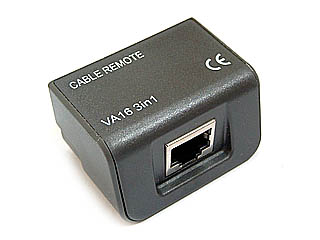

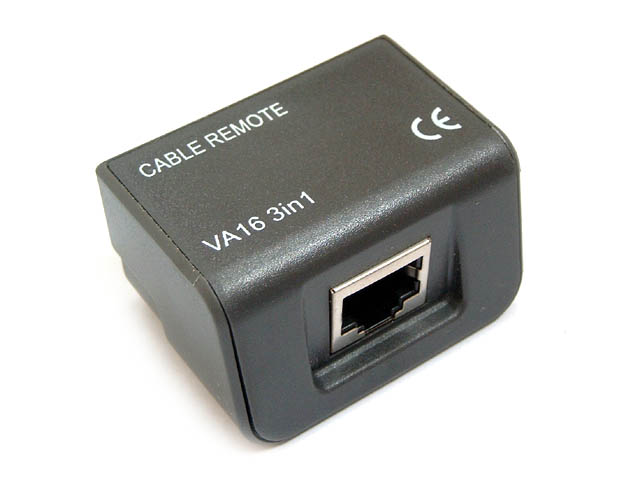

Miernik-tester składa się z dwóch części: nadajnika i odbiornika pozwalających na wygodne testowanie elementów sieci komputerowej o długości do 15m.
Oferowany miernik-tester ze względu na swoje możliwości, jest doskonałym narzędziem pomiarowym dla tych instalatorów, którzy cenią sobie wygodę, nie lubią nadmiaru narzędzi pomiarowych, a od układanej sieci oczekują więcej niż tylko przejścia sygnału w łączonych przewodach.
Napięcie zasilania: 9V (bateria w komplecie)
Długość testowanych przewodów: 0.4m do 15m
Długość/szerokość/wysokość (miernika-testera): 180mm/80mm/40mm
Długość/szerokość/wysokość (odbiornika testującego): 50mm/35mm/28mm
Masa (komplet miernik-tester i odbiornik testujący) : ok. 290g

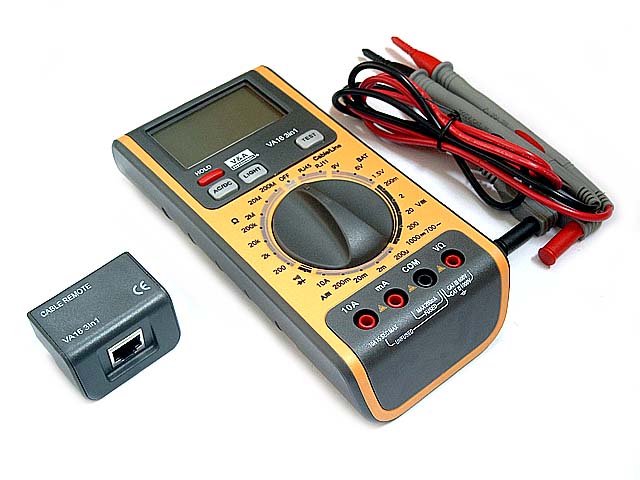

Komplet zawiera miernik-tester, odbiornik, baterię 9V, przewody pomiarowe o długości ok. 90cm oraz instrukcję obsługi.
