Tester okablowania sieciowego LAN+PoE RJ45, wyświetlacz LCD NF-488

nr katalogowy: 19301

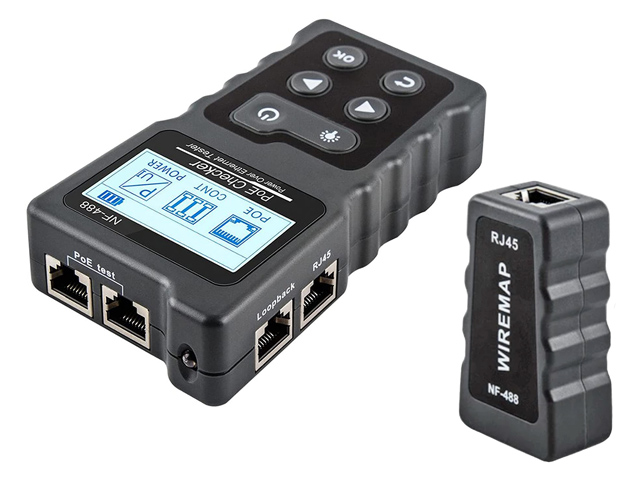

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

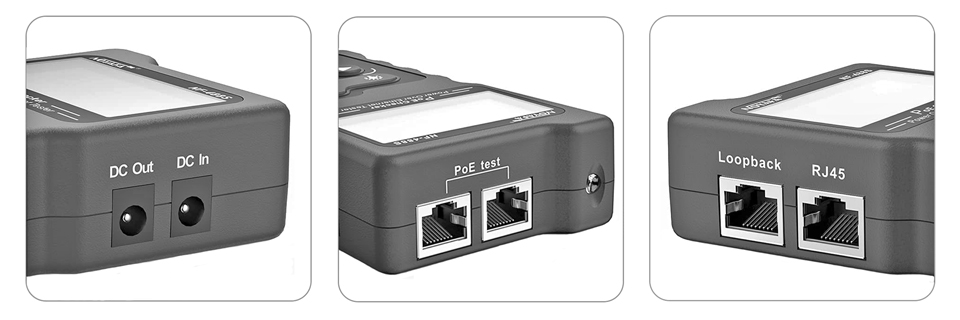

Instrukcja obsługi testera dostępna jest tutaj. Oferowany tester jest narzędziem do szybkiego i wygodnego testowania parametrów PoE, sprawdzenia poprawności wykonania kablowej sieci LAN oraz okablowania telefonicznego. Tester przeznaczony jest do testowania sieci i przewodów wykonanych z każdego rodzaju skrętki (nieekranowanej UTP, ekranowanej FTP, STP) oraz kabli telefonicznych. Tester posiada kilka interfejsów umożliwiających realizowanie szeregu funkcji.

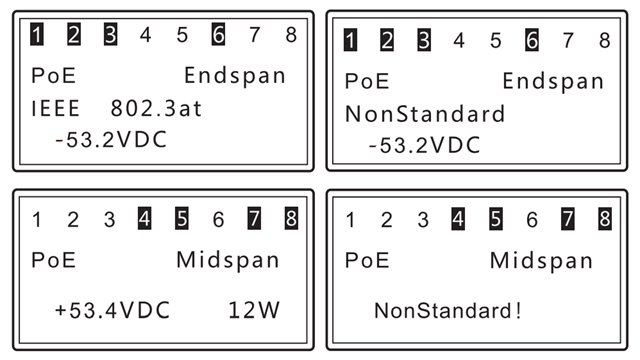

Tester realizuje funkcje: Testowanie PoE Tester sprawdza standard podawanego zasilania PoE, podaje nr linii na którch podawane jest napięcie oraz jego wartość. Po podłączeniu zasilanego urządzenia tester podaje wartości pobieranego prądu oraz mocy.

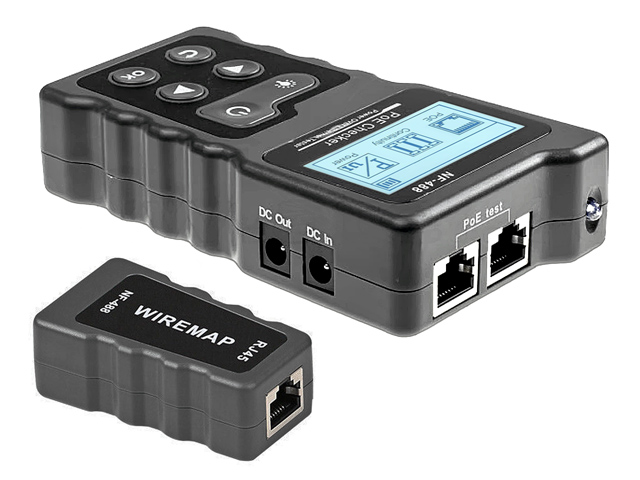

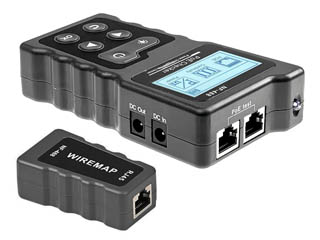

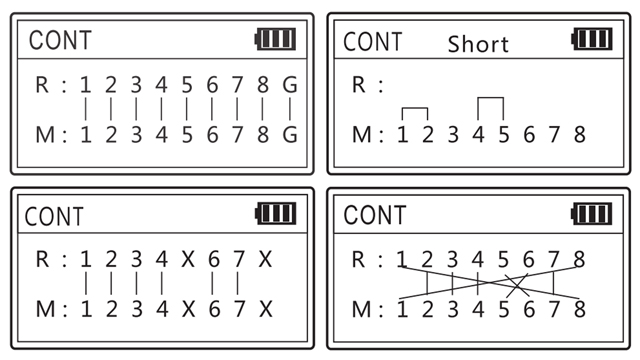

Sprawdzanie mapy połączeń Tester składa się z dwóch części: jednostki głównej-nadajnika oraz odbiornika-terminatora pozwalających na wygodne testowanie elementów sieci o długości do 600m. Testowany odcinek sieci ethernetowej lub telefonicznej podłączamy do jednostki głównej i terminatora zakładanego na odległym końcu kabla. Tester posiada komplet końcówek pomiarowych do podłączenia się do instalacji innych niż sieć ethernetowa. Tester pokazuje graficznie na wyświetlaczu mapę połączeń, numery sparowanych żył oraz błędy takie zwarcia przewodu, przerwy w połączeniach, nieprawidłowe połączenia oraz niewłaściwe sparowanie żył.

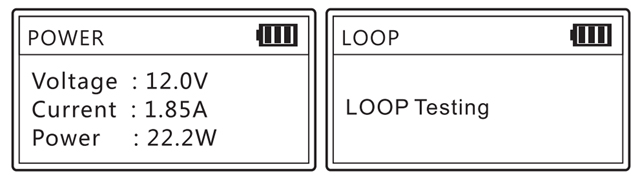

Test zasilania niestandardowego Tester umożliwia pomiar parametrów zasilania niestandardowego realizowanego w sieci LAN praz zasilacz i pasywny injektor PoE. Tester pokazuje wartości napięcia, prądu oraz mocy pobieranej przez zasilane urządzenie. Test pętli zwrotnej Tester umożliwia sprawdzenie, czy odcinek badanej instalacji podłączony do switcha/routera działa prawidłowo. Lampka kontrolna w switchu/routerze przy odpowiednim numerze portu informuje o prawidłowym/nieprawidłowym stanie badanej instalacji.

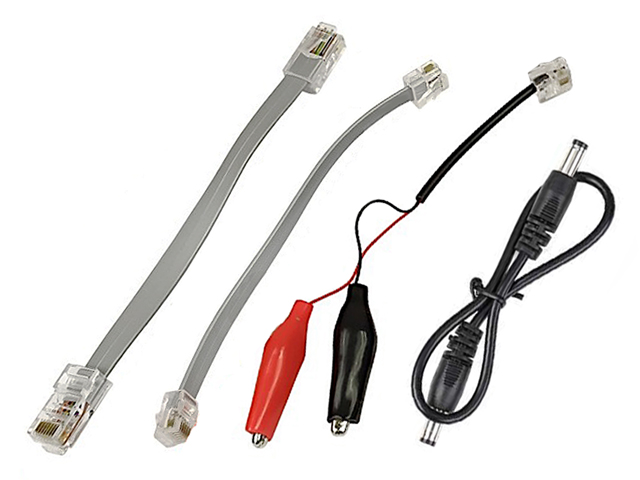

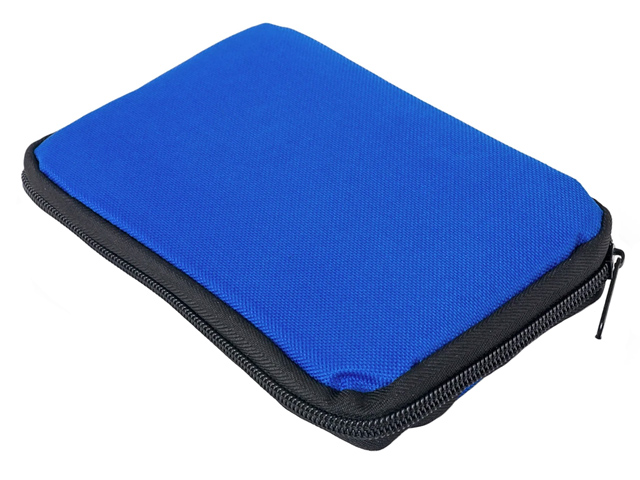

Tester posiada również funkcję latarki (biała dioda świecąca LED w górnej części urządzenia) ułatwiającą pracę w trudnodostępnych nieoświetlonych miejscach. W komplecie są również przewody pomiarowe oraz futerał-etui do wygodnego przechowywania i przenoszenia. Uwaga! Część pomiarów dokonywana jest na aktywnej, działającej instalacji. Tester posiada szereg zabezpieczeń niemniej nie należy używać testera w instalacjach gdzie wartości napięć przekraczają 60V (dla testera) lub 48V (dla terminatora) - mogą być one przyczyną uszkodzenia urządzeń.

Dane techniczne

Typ badanych przewodów: skrętka komputerowa UTP, STP, kable telefoniczne Maksymalna długość testowanych przewodów: do 600m Zakres mierzonych wartości PoE: 0-60V, 0-3A, 0-18W Napięcie zasilania: 4.5V (3 x bateria R3 AAA - w komplecie) Wymiary jednostki głównej - nadajnika (długość/szerokość/wysokość): 163mm/62mm/23mm Wymiary odbiornika - termiantora (długość/szerokość/wysokość): 65mm/32mm/23mm Masa (komplet nadajnik z bateriami + odbiornik): ok. 180g Komplet zawiera jednostkę główną - nadajnik, odbiornik - terminator, komplet przewodów pomiarowych, komplet baterii oraz instrukcję obsługi.
