Zaciskacz złączy koncentrycznych RG59, RG6, RG11 HANLONG HT-106M

nr katalogowy: 19593

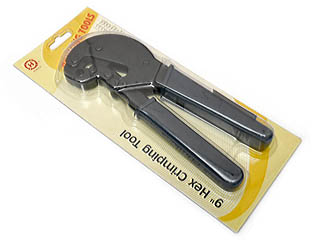

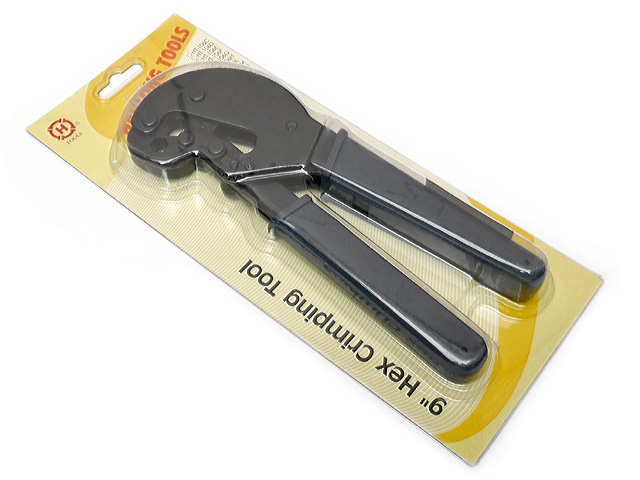

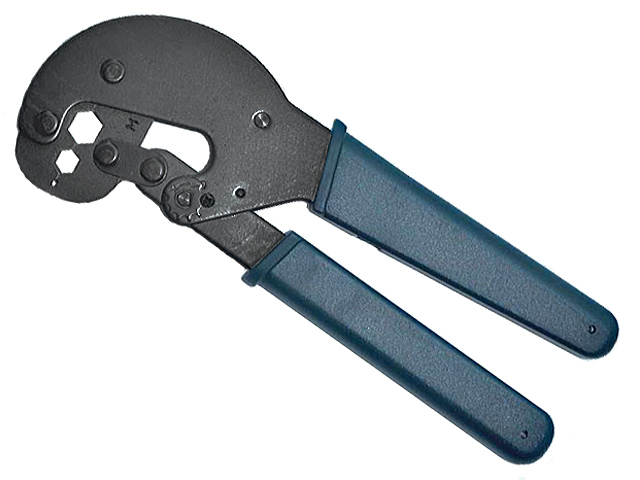

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Oferowane narzędzie jest ORYGINALNYM produktem renomowanej, tajwańskiej firmy HANLONG, specyfikacja dostępna jest na stronie producenta tutaj. Narzędzie służy do zaciskania złączy współosiowych (koncentrycznych) typu F, BNC, TNC, UHF, N, SMA, FME, SMA, SMB, SMC, MCX itp. na kablu koncentrycznym typu RG59, RG6, RG11 i ich odpowiednikach.

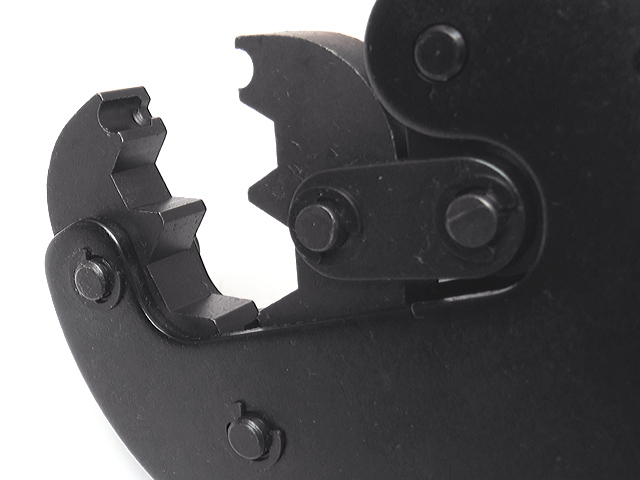

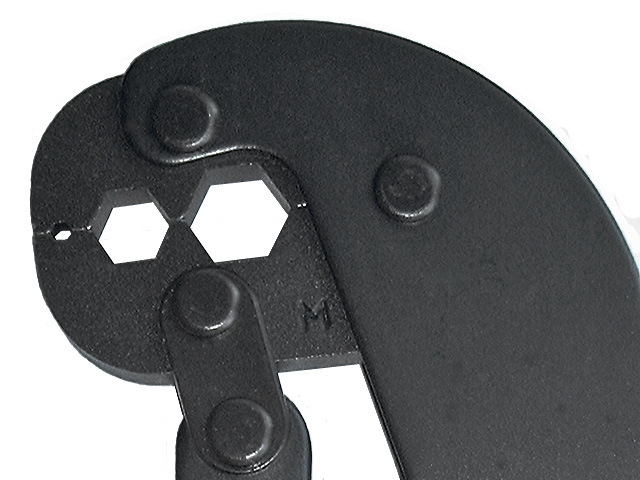

Szczęki narzędzia posiadają dwa sześciokątne otwory do zaciśnięcia tulejek do wymiaru 9.12mm (0.359") oraz 12.06mm (0.475") a także jeden szesciokątny otwór o wymiarze 2.54mm (0.100") do zaciśnięcia pinu złącza.

Złącze po obsadzeniu na odpowiednio obrobionym przewodzie należy umieścić we właściwym gnieździe szczęk narzędzia i zacisnąć ramiona. Jeśli złącze posiada pin to w pierwszej kolejności należy zacisnąć (lub przylutować) pin na żyle centralnej przewodu.

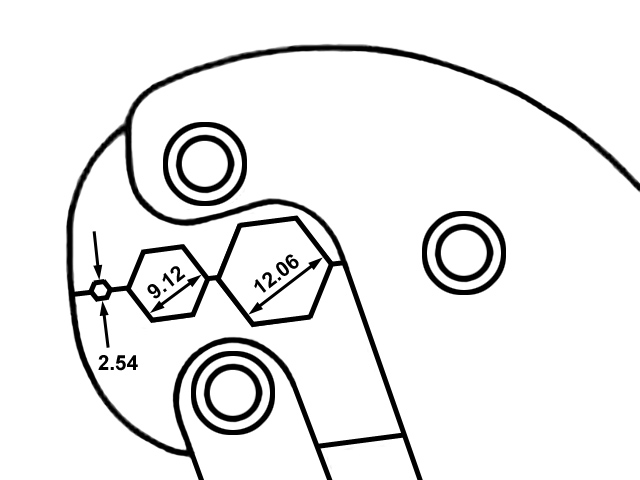

Uwaga! Z uwagi na fakt, iż normy typów przewodów dopuszczają odchylenia w wymiarach przewodu (średnica żyły, średnica dielektryka, średnica płaszcza) do kilku dziesiątych mm, do tego samego typu przewodu produkowane są różne złącza oraz narzędzia o różnych rozmiarach otworów zaciskowych. Przed wyborem odpowiedniego narzędzia należy zatem dopasować posiadane złącza i przewody do właściwego dla nich rozmiaru gniazd zaciskowych narzędzia. Rozmiary te podajemy w danych technicznych oraz na rysunku poglądowym. Narzędzie wykonane jest z hartowanej stali węglowej, długość ramion wynosi 16 cm, posiada wymienne szczęki dociskowe obrabiane CNC (precyzyjna obróbka numeryczna), rękojeść wykończona jest specjalnym antypoślizgowym tworzywem, sześciopozycyjne pokrętło do regulacji siły nacisku potrzebnej do zaciśnięcia tulejki zapewnia właściwy docisk zgodny ze specyfikacja obrabianych złącz.

Dane techniczne

Materiał: hartowana stal węglowa, rękojeść wykończona antypoślizgowym tworzywem TPR Długość ramion: ok. 16cm Rozmiar sześciokątnych otworów: 1) 2.54mm (0.100") ±0.1mm 2) 9.12mm (0.359") ±0.1mm 3) 12.06mm (0.475") ±0.1mm Wymiary (długość/szerokość/grubość): 220/80/25mm Masa: ok. 660g
