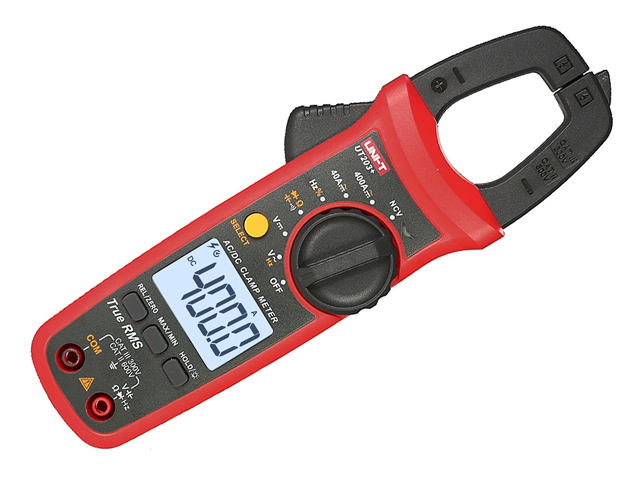

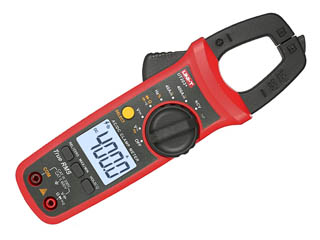

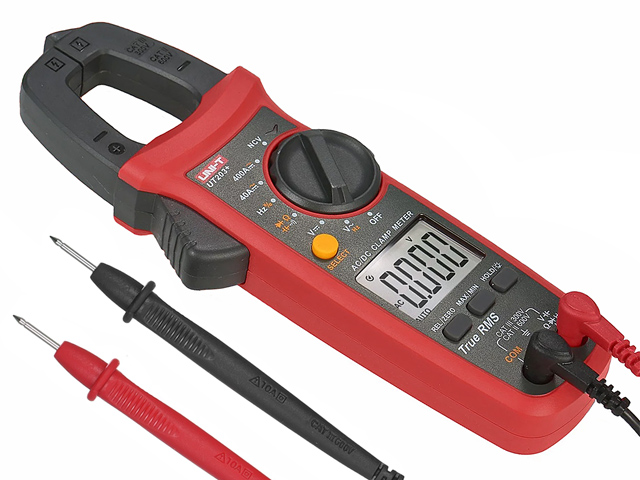

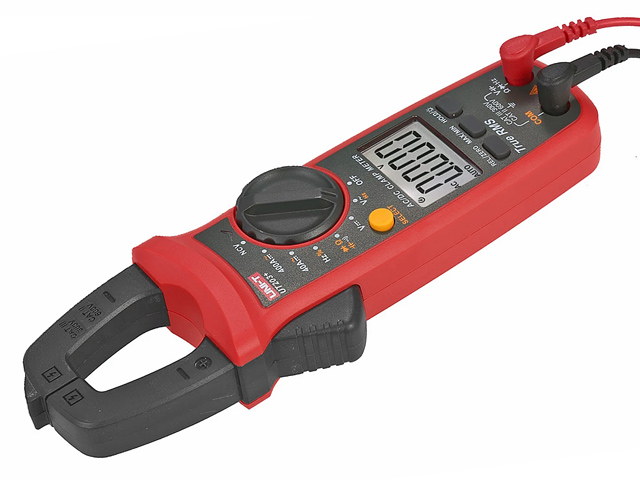

Miernik cęgowy AC/DC 400A True RMS, multimetr U/I/R/C/f/NCV UNI-T UT203+

nr katalogowy: 19727

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

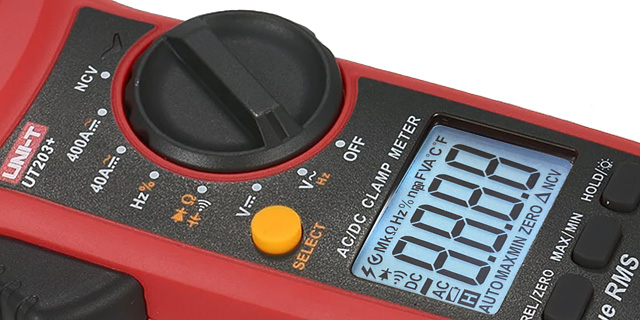

Dostawcą urzadzenia jest renomowana firma UNI-TREND, opis i specyfikacja dostępna jest na stronie producenta tutaj zaś instrukcja obsługi dostępna jest tutaj. Miernik jest profesjonalnym narzędziem łączącym w sobie funkcje: - pomiaru napięcia stałego w zakresie 400mV (±0.7%), 4/40/400/600V (±0.5%) - pomiaru napięcia zmiennego w zakresie 4V (±1.0%), 40/400/600V (±0.8%) (True RMS) - pomiaru natężenia prądu stałego w zakresie 40/400A (±2.0%) - pomiaru natężenia prądu zmiennego w zakresie 40/400A (±2.0%) (True RMS) - pomiaru rezystancji (oporności) w zakresie 400Ω/4k/40k/400kΩ (±1.0%), 4M/40MΩ (±2.5%) - pomiaru pojemności w zakresie 40nF/400n/4µ/40µ/400µ (±4.0%) 4m/40mF (±10.0%) - pomiaru współczynnika wypełnienia w zakresie 0.1%-99% (±3.0%) - pomiaru częstotliwości w zakresie 10Hz-10MHz (±0.1%) - testu ciągłości obwodu (z brzęczykiem informującym o zamkniętym obwodzie <120Ω) - testu kierunku polaryzacji diody - bezkontaktowej detekcji napięcia zmiennego NCV Funkcje pomiarowe zmieniane są pokrętłem usytuowanym w sposób umożliwiający obsługę miernika jedną ręką, duży podświetlany wyświetlacz LCD 3¾ cyfry zapewnia wygodny odczyt pomiarów:

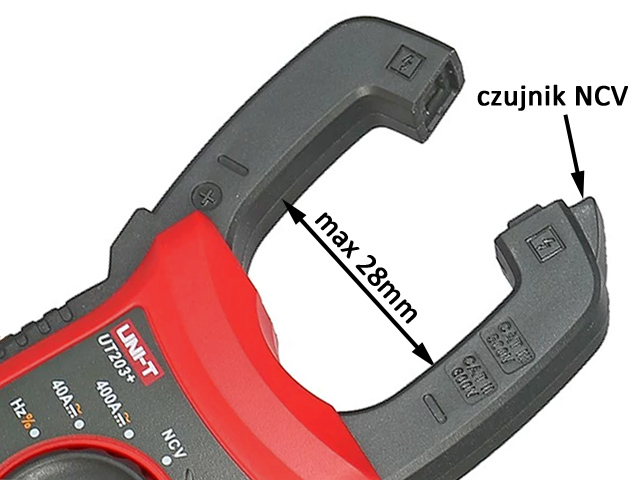

Miernik posiada funkcje HOLD (zamrożenie odczytu), REL (pomiar względny), automatyczną zmianę zakresów pomiarowych oraz automatyczny wyłącznik po 15 min bezczynności. Cęgi miernika pozwalają dokonywać pomiaru na przewodach o maksymalnej średnicy wynoszącej 28mm. Czujnik NCV usytuowany jest w górnej części cęgów:

Szczególną cechą wyróżniającą miernik od podobnych urządzeń jest pomiar True RMS dla sygnałów zmiennych. True RMS (root mean square)- jest pomiarem prawdziwej wartości skutecznej - czyli inaczej - wartości średniokwadratowej (pierwiastka z uśrednionego kwadratu wielkości mierzonej). Wartość skuteczna jest identyczna z wartością średnią dla prądu (napięcia) stałego. Natomiast dla przebiegów zmiennych obie te wartości różnią się współczynnikiem zwanym "współczynnikiem kształtu". Np. dla przebiegu sinusoidalnego wartość skuteczna jest 1.1x większa od wartości średniej. Proste mierniki AC mierzą w wartość średnią (a ściślej uśrednioną wartość bezwzględną sygnału), a następnie wyświetlają ją przeskalowaną x1.1 dzięki czemu dla przebiegu sinusoidalnego miernik wskazuje faktycznie jego wartość skuteczną. Ale jest to prawdą tylko dla sinusoidy. Pomiar przebiegów o innym kształcie będzie obarczony błędem tym większym, im większą wartość ma współczynnik kształtu. Dlatego prostym miernikiem można zmierzyć wartość skuteczną prądu pobieranego przez żarówkę (mniej więcej liniowa rezystancja), ale taki pomiar nie ma sensu w odniesieniu np. do prądu pobieranego przez przetwornicę impulsową (krótkie impulsy). Uwaga! Należy pamiętać, aby szczęki miernika obejmowały zawsze tylko jedną żyłę mierzonego przewodu (objęcie dwóch żył powoduje kompensowanie płynących przez nie prądów i błędne wskazania miernika). Ważne jest również aby obejmowana żyła znajdowała się dokładnie w środku zaciśniętych szczęk - pomiar jest wtedy obarczony najmniejszym błędem.

Dane techniczne

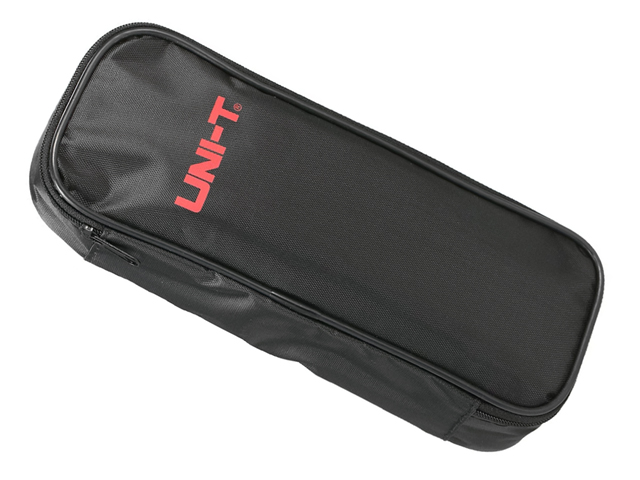

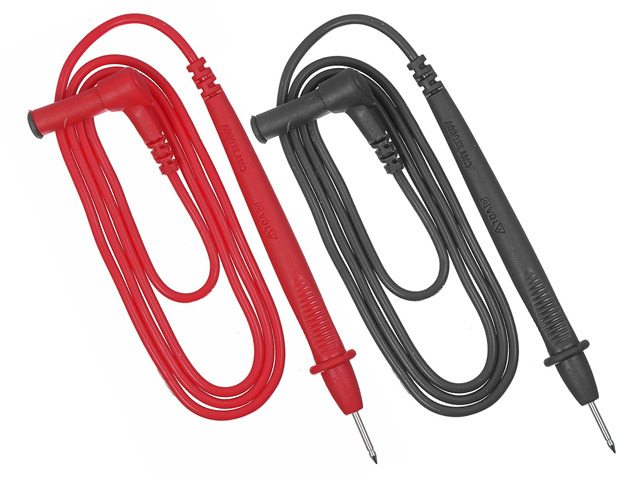

Napięcie zasilania: 3V (2xR3 AAA, baterie w komplecie) Wyświetlacz: LCD 3¾ cyfry, max wskazanie 4099 Impedancja wejściowa: 10MΩ Maksymalne dpuszczalne napięcie w mierzonym przewodzie: 600V Cżestotliwość prądu mierzonego cęgami: 4Hz-400Hz Wymiary (długość/szerokość/wysokość): 215/70/35mm Maksymalna średnica mierzonego przewodu: 28mm Długość przewodów pomiarowych: ok. 1m Masa (z bateriami): ok. 230g Komplet zawiera miernik, 2 baterie R3 AAA, pokrowiec ochronny oraz instrukcję obsługi.
