Lokalizator przewodów i kabli, generator + próbnik Pro'sKit 3PK-NT023N
nr katalogowy: 19791
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą przedmiotu jest renomowana tajwańska firma Pro'sKit, szczegółowy opis dostępny na stronie producenta tutaj, instrukcja obsługi dostępna jest tutaj. zaś krótki film instruktażowy dostępny jest tutaj.

Oferowane urządzenie jest wielofunkcyjnym testerem instalatorskim. Głównymi funkcjami testera jest możliwość lokalizacji przewodów oraz wyszukiwania par w wiązce skrętki wieloparowej:

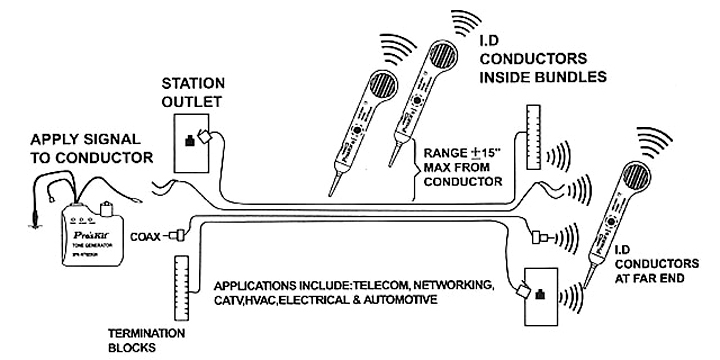

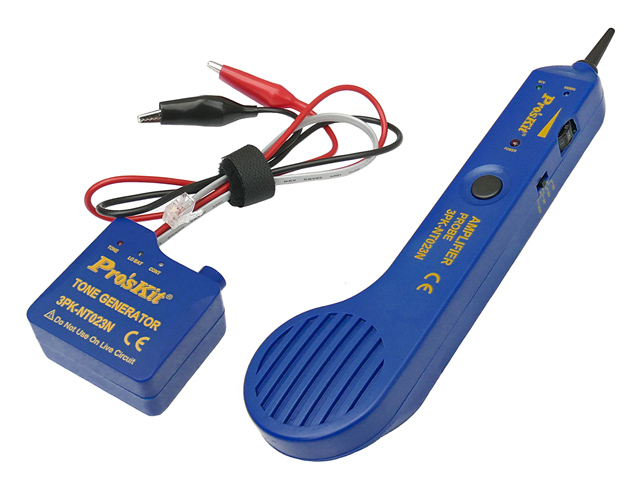

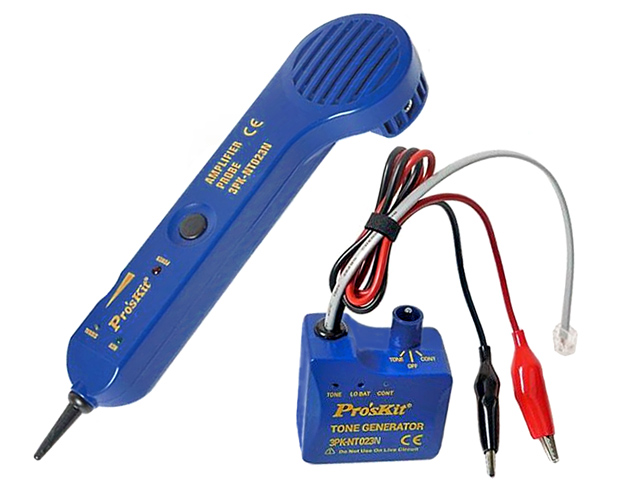

Lokalizator składa się z dwóch części: nadajnika-generatora tonu oraz odbiornika-końcówki detekcyjnej. Generator tonu podłączamy do śledzonego przewodu z jednej strony wiązki, zaś odbiornikiem wykrywamy szukany przewód z drugiej strony wiązki dotykając końcówką detekcyjną do wszystkich żył po kolei. Szukany przewód wygeneruje sygnał dźwiękowy o innym natężeniu dźwięku niż pozostałe.

Dodatkowo narzędzie posiada funkcje testowania linii telefonicznej, testowania ciągłości obwodu, bezdotykowej detekcji napięcia zmiennego oraz funkcję latarki LED.

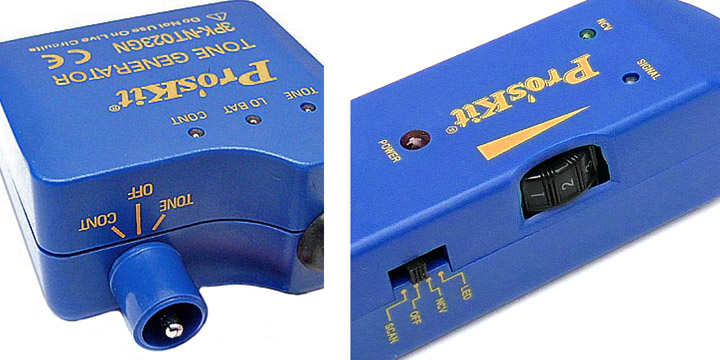

Wybór funkcji testera dokonywany jest przełącznikiem-pokrętłem w generatorze oraz przełącznikiem wielopozycyjnym w sondzie detekcyjnej:
- TONE i SCAN - lokalizacja-szukanie przewodów
- OFF - testowanie linii telefonicznej
- CONT - testowanie ciagłości obwodu (<10Ω)
- NCV - bezkontaktowa detekcja napięcia zmiennego (90~1000V)
- LED - latarka LED do oświetlania badanego obszaru
Potencjometr umieszczony w sondzie detekcyjnej służy do regulacji głośności, dodatkowe gniazdo Jack umozliwia podłączenie słuchawek.
Dane techniczne
Długość testowanych przewodów: do 1500m
Częstotliwość generowanego sygnału: 1kHz
Napięcie zasilania: 2x9V (dwie baterie 6F22, baterii nie ma w komplecie)
Długość/szerokość/wysokość (generatora-nadajnika): 60mm/60mm/35mm, masa (bez baterii) 62g
Długość/szerokość/wysokość (sondy-szukacza): 230mm/55mm/25mm, masa (bez baterii) 78g

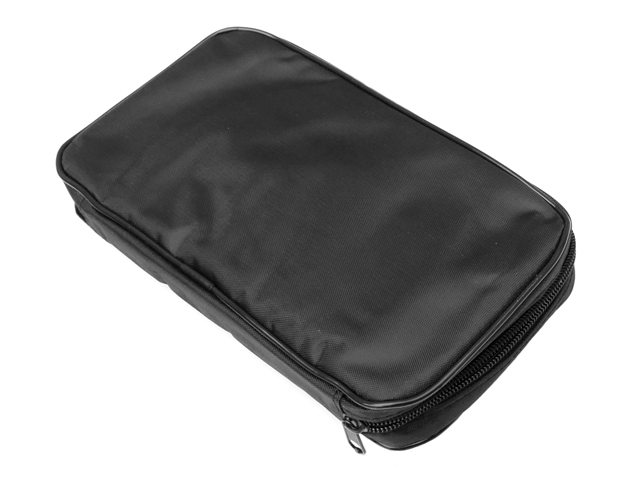

Komplet zawiera generator-nadajnik z przewodami, próbnik sondę pomiarową, pokrowiec-futerał oraz instrukcję obsługi.
