Lokalizator wykrywacz kabli, przewodów i rur MASTECH MS6818
nr katalogowy: 19800

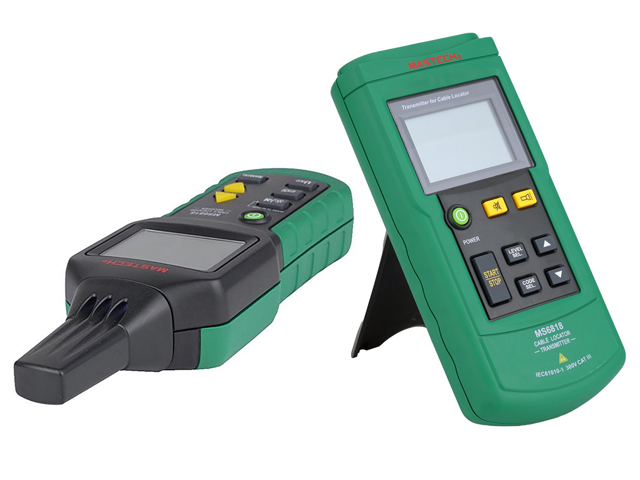

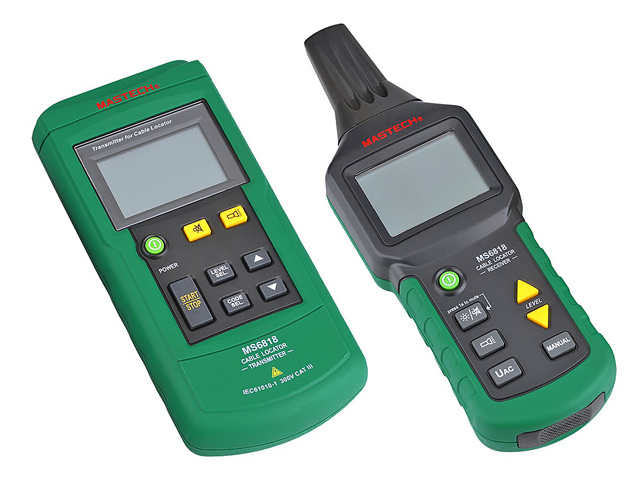

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Producentem urządzenia jest renomowana firma MASTECH, opis i specyfikacja dostępna jest na stronie producenta tutaj zaś instrukcja obsługi dostępna jest tutaj.

Oferowany generator-lokalizator jest profesjonalnym narzędziem umożliwiającym:
- lokalizowanie i śledzenie przebiegu przewodów - możliwe jest śledzenie przebiegu przewodów w scianach, pod tynkiem, pod podłogą, pod ziemią, lokalizacja puszek elektrycznych, przyporządkowanie bezpieczników itp.
- lokalizowanie i śledzenie przebiegu rur - zarówno metalowych jak i plastikowych (po włożeniu do wewnątrz przewodnika np. sprężyny przepychającej)
- wykrywanie przerw i zwarć w przewodach
- wykrywanie zapchanych miejsc w rurach
- wykrywanie przerw w przewodach pod napięciem
- wykrywanie napięć w przewodach
- pomiar napięcia zmiennego i stałego w badanych przewodach w zakresie 12-400V,

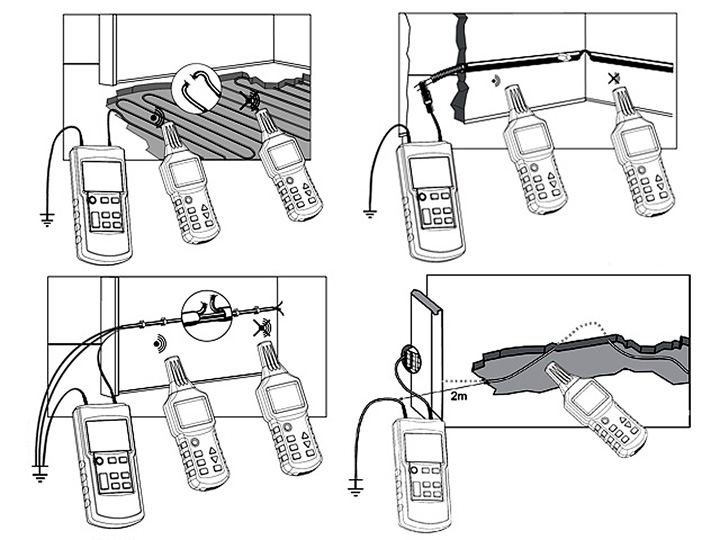

Testy i pomiary wykonywane są metodą jednobiegunową (badane obwody odłączone od napięcia):

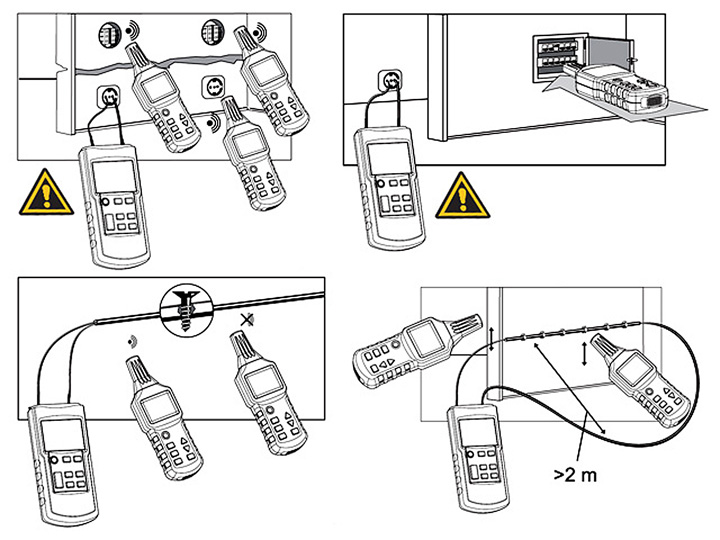

lub metodą dwubiegunową (przy niektórych pomiarach badane obwody mogą być pod napięciem):

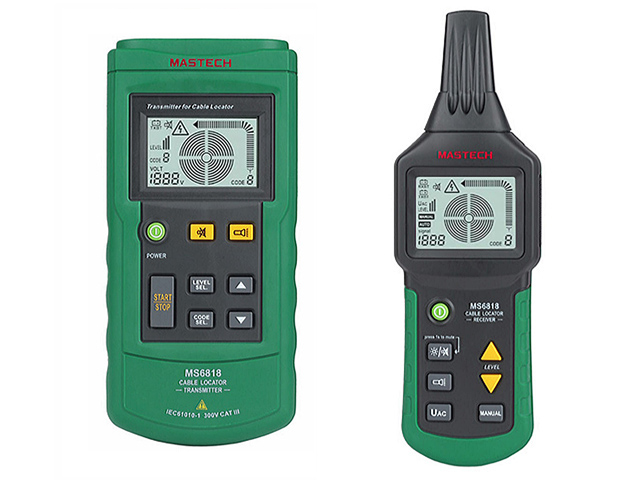

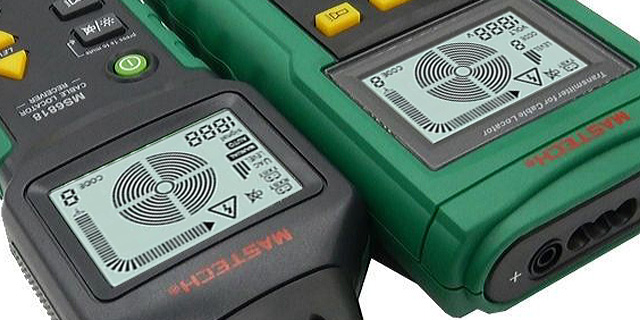

Urządzenie składa się z dwóch części: nadajnika-generatora tonu (transmitter) oraz odbiornika-końcówki detekcyjnej (receiver). Generator tonu podłączamy do śledzonego przewodu (rury) z jednej strony, zaś odbiornikiem wykrywamy szukany przewód (rurę, punkt elektryczny, bezpiecznik itp), miejsce zwarcia, przerwy itp. Na wyświetlaczach prezentowane są takie parametry jak moc generowanego sygnału, status transmisji, kod transmisji, aktualna czułość i mod odbieranego sygnału, ostrzeżenie przed obecnością napięcia, wartość mierzonego napięcia. Lokalizator posiada również sygnał dźwiękowy informujący o wykryciu badanego przewodu.

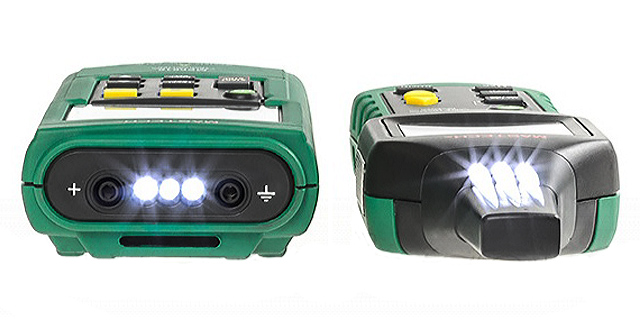

Zarówno nadajnik jak i odbiornik mają funkcję latarki (białe diody LED) ułatwiające prace w ciemnych miejscach.
Uwaga! Większość pomiarów dokonywana jest na nieaktywnej sieci elektrycznej, niektóre jednak wykonywane są w sieci pod napięciem. Przed użyciem urządzenia należy dokładnie zapoznać się z instrukcją obsługi i użytkowania
Dane techniczne
Głębokość lokalizacji: 0-2.5m w zależności od materiału i wybranej metody
Częstotliwość generowanego sygnału wyjściowego: 125kHz
Zakres mierzonych napięć: DC 12~400V ±2,5%, AC 12~400V (50~60Hz) ±2,5%
Napięcie zasilania: generator: 9V 6F22, lokalizator: 9V 6xR3 (baterie w komplecie)
Wymiary generatora (długość/szerokość/wysokość): 190/89/42.5mm
Wymiary lokalizatora (długość/szerokość/wysokość): 241.5/78/38.5mm
Masa: generator ok. 420g, lokalizator ok. 320g

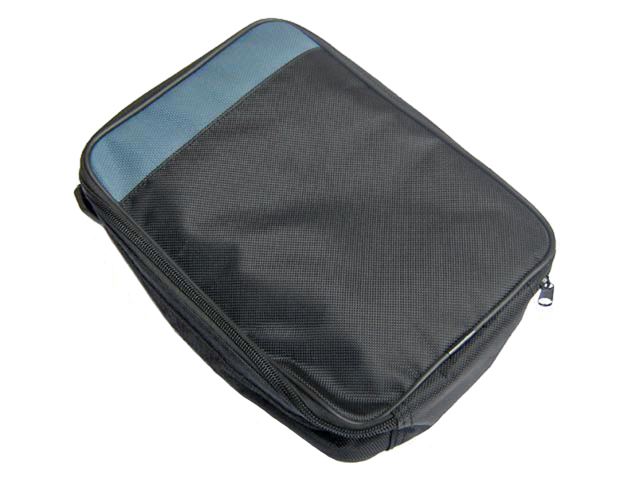

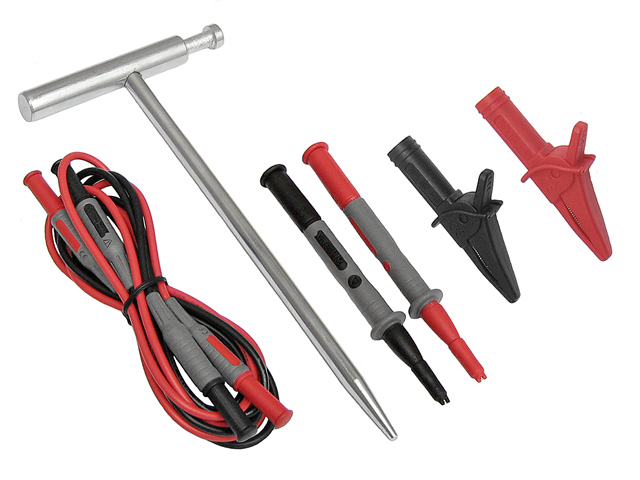

Komplet zawiera generator-transmitter, lokalizator-receiver, futerał na pasku, baterie 9V-6F22 oraz 6xR3, komplet przewodów pomiarowych oraz instrukcję obsługi.
