Wodoszczelne IP68 złącze śrubowe kabla elektrycznego 3x1.5mm² MAXTRACK

nr katalogowy: 19851

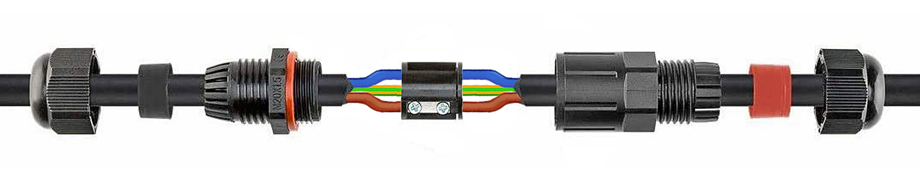

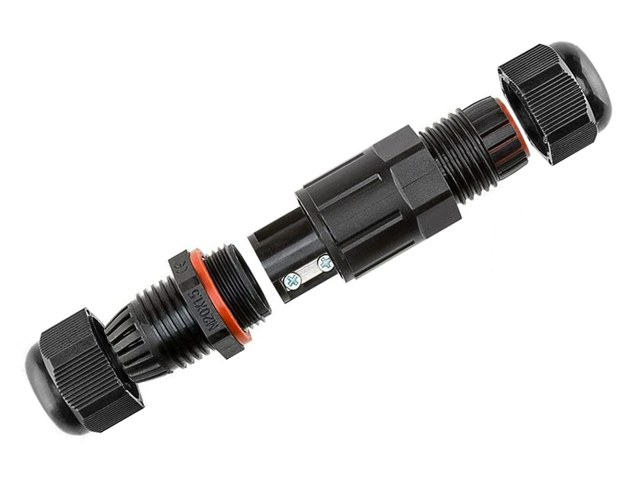

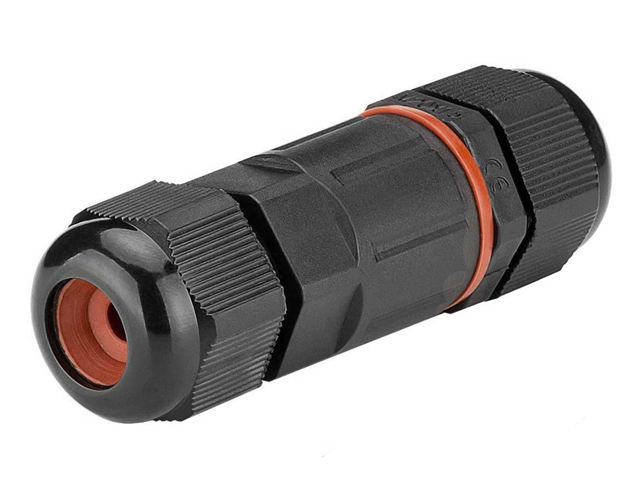

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Dostawcą przedmiotu jest renomowana niemiecka firma MAXTRACK, instrukcja montażu dostępna jest tutaj. Oferowane złącze służy do połączenia dwóch okrągłych przewodów elektrycznych (max 3-żyłowych) o średnicy od 6 do 12.0mm i żyłach z linki lub drutu o przekroju 0.5-1.5mm² (AWG20-AWG14). Za pomocą łącznika możemy połączyć przecięty przewód lub przedłużyć istniejący z zachowaniem pełnej izolacji i ochrony elektrycznej dla prądu max 250V/16A. Dzięki hermetycznej, wodo i pyłoszczelnej obudowie (stopień ochrony IP68) łącznik przeznaczony jest do zastosowań wewnętrznych, zewnętrznych (na powietrzu, w ziemi lub w wodzie) oraz przemysłowych.

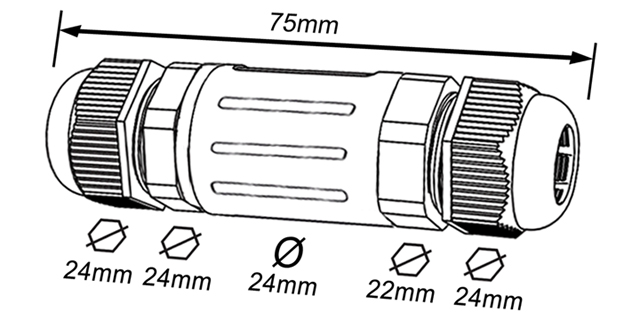

Konstrukcja łącznika umożliwia wykonanie szybkiego i pewnego połączenia dwóch przewodów przy użyciu typowych narzędzi (wkrętak, obcinacz nadmiaru kabla, żabka, klucz 22 i 24). Wymiary i szczegóły techniczne łącznika przedstawia rysunek poniżej:

Dzięki uszczelkom wykonanym ze specjalnego tworzywa oraz nakrętkom dociskowym możliwe jest połączenie kabli z zachowaniem pełnej pyło- i wodoszczelności. Łącznik umożliwia mocowanie kabla o średnicy 6~12mm (uszczelka czarna) z jednej strony oraz kabla o średnicy 3~12mm (dwuelementowa uszczelka pomarańczowa) z drugiej strony.

Wewnętrzne terminale połączeniowe wykonane są z mosiądzu, śruby mocujące żyły łączonych kabli mają rozmiar M3 i wykonane są z ocynkowanej stali.

Dane techniczne

Wymiary złącza (długość/średnica): 75mm/24mm Masa 1 szt: ok. 29g Ilość łączonych żył: 3 Przekrój żył: 0.5-1.5mm² (AWG20-AWG14) Średnica zewnętrzna łączonych przewodów: 6-12mm (z jednej strony), 3-12mm (z drugiej strony) Stopień szczelności: IP68 Parametry elektryczne: max 250V/16A
