Tester okablowania sieciowego z kompletem terminatorów - miernik długości przewodów - lokalizator przewodów Pro'sKit MT-7071K

nr katalogowy: 19889

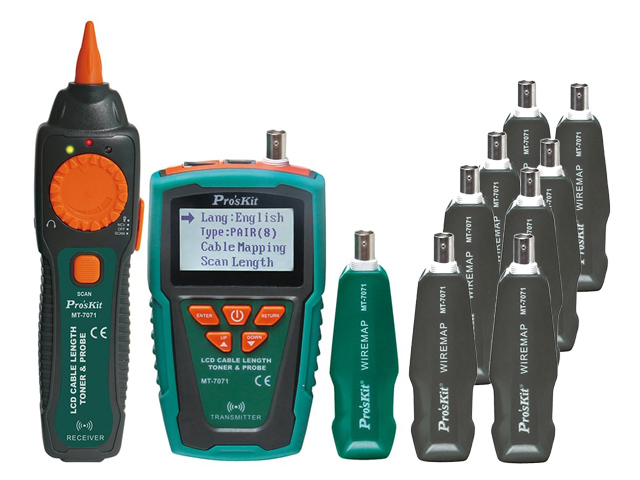

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

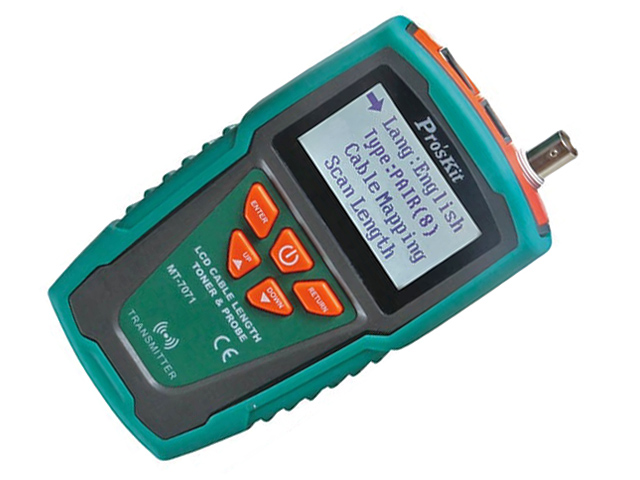

Dostawcą przedmiotu jest renomowana tajwańska firma Pro'sKit, szczegółowy opis dostępny na stronie producenta tutaj, polska instrukcja obsługi dostępna jest tutaj, skrócony opis użytkowania dostępny jest tutaj zaś krótki film instruktażowy dostępny jest tutaj. Miernik-tester-lokalizator jest profesjonalnym narzędziem łączącym w sobie funkcje: - testu poprawności wykonania sieci Ethernetowych, teleinformatycznych i antenowych zarówno instalacji jak i przewodów wykonanych ze skrętki komputerowej (RJ45), kabli telekomunikacyjnych (RJ11/12) oraz koncentrycznych (BNC). Tester sprawdza, wykrywa i prezentuje ma wyświetlaczu LCD mapę połączeń badanego odcinka sieci (lub patchcordu) wyświetlając numery przyporządkowanych pinów wtyków na końcach badanego odcinka. Zwarcie, rozwarcie i inne błędy połączeń są sygnalizowane odpowiednimi symbolami na ekranie.

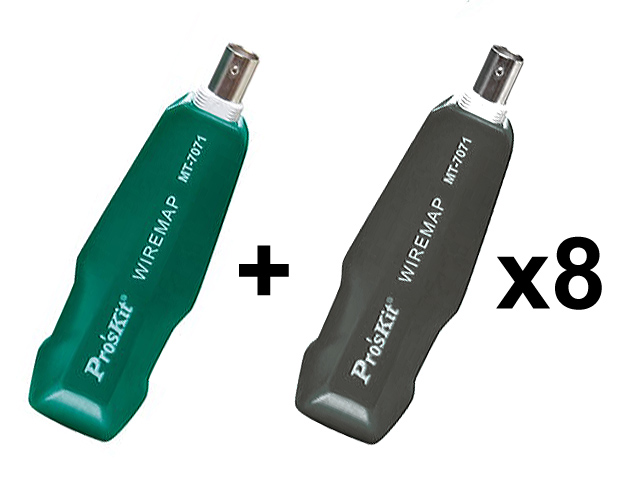

Tester składa się z dwóch części: nadajnika i kompletu 8 odbiorników-terminatorów pozwalających na wygodne testowanie elementów sieci komputerowej oraz kabli RJ11/RJ12/RJ45/BNC o długości do 610m. Urządzenie sprawdza zarówno żyły jak i ekran testowanych przewodów. Dzięki kompletowi odbiorników oznaczonych numerami 1-8 można testować z jednego miejsca do 8 odcinków instalacji bez konieczności przepinania odbiornika. Uwaga! Przed rozpoczęciem testowania poprawności sieci LAN należy upewnić się, że żaden z testowanych odcinków nie jest podłączony do aktywnych urządzeń (router, switch, zasilacz PoE, karta sieciowa itp.). Testy na aktywnej sieci LAN mogą być przyczyną uszkodzenia testera i/lub terminatorów. - pomiaru długości przewodów wykonanych ze skrętki komputerowej (RJ45), kabli telekomunikacyjnych (RJ11/12) oraz koncentrycznych (BNC). Tester podłączony do przewodu pokazuje jego długość w metrach, stopach lub jardach.

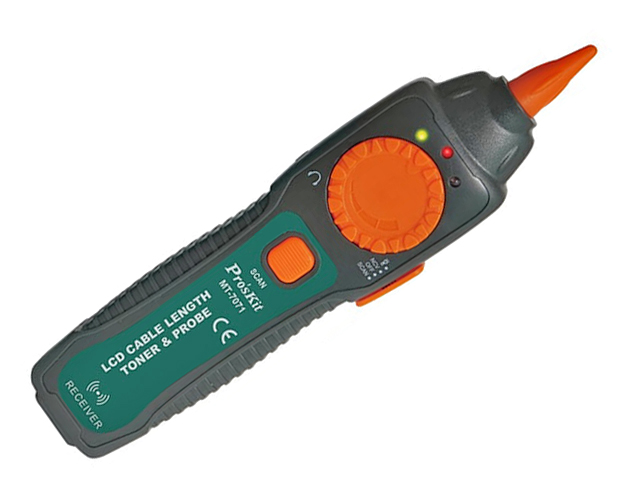

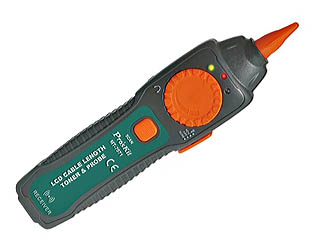

Przed pomiarem należy dokonać kalibracji - tester posiada możliwość zapamiętania 7 kalibracji dla różnych typów przewodów. Pomiar dokonywany jest na zasadzie pomiaru pojemności - w związku z tym przewód musi posiadać przynajmniej 2 żyły i być rozwarty na końcu. Pomiar dokonywany jest w zakresie 2-1200m z dokładnością ±5.0%. - śledzenia przewodu w wiązce kabli - wykrywanie przeprowadzane przy przewodach nieaktywnych - niepodłączonych do intalacji Wykrywacz składa się z dwóch części: nadajnika-generatora tonu oraz odbiornika-końcówki detekcyjnej. Generator tonu podłączamy do śledzonego przewodu z jednej strony wiązki, zaś odbiornikiem wykrywamy szukany przewód z drugiej strony wiązki zbliżając końcówkę detekcyjną do wszystkich kabli po kolei. Szukany przewód wygeneruje sygnał dźwiękowy o innym natężeniu dźwięku niż pozostałe.

Maksymalny dystans transmisji to 3 km. Dołączone słuchawki umożliwiają nasłuch w sytuacjach gdy dźwięki otoczenia zakłócają lub uniemożliwiają korzystanie z wbudowanego głośnika. - wyszukiwania pary żył w kablu wielożyłowym - wykrywanie przeprowadzane przy przewodach nieaktywnych - niepodłączonych do instalacji Generator tonu podłączamy do śledzonego pary z jednej strony przewodu, z drugiej strony dzielimy wiązkę na dwie części na odcinku ok. 30-45cm i sondą detekcyjną wykrywamy połówkę wiązki z szukaną żyłą; powtarzając tę operację lokalizujemy szukaną parę.

Maksymalny dystans transmisji to 3 km. Dołączone słuchawki umożliwiają nasłuch w sytuacjach gdy dźwięki otoczenia zakłócają lub uniemożliwiają korzystanie z wbudowanego głośnika. - testu poprawności działania aktywnej sieci Ethernetowej lub telefonicznej. Tester sprawdza i prezentuje ma wyświetlaczu LCD mapę połączeń badanego odcinka sieci i prezentuje na wyświetlaczu poprawność (Continuity) lub jej brak (Faule) dla poszczególnych żył.

Tester nie sygnalizuje w tym teście zwarcia lub krosowania żył. Maksymalny dystans badanego odcinka to 610m. - sprawdzania ciągłości żyły lub ekranu badanego przewodu . Tester sprawdza i prezentuje ma wyświetlaczu LCD ciągłość (Short) lub jej brak (Open) badanych żył lub ekranu.

Tester sprawdza rezystancję badanego odcinka. Dla oporności >500Ω±100Ω sygnalizuje rozwarcie zaś dla oporności <500Ω±100Ω - zwarcie. Maksymalny dystans badanego odcinka to 610m. - bezkontaktowego wykrywania napięcia NCV (>90V). Sonda detekcyjna zbliżona do źródła napięcia sygnalizuje dźwiękowo i optycznie napięcie niebezpieczne (>90V~1000V).

Funkcja jest szczególnie przydatna do lokalizowania napięcia 230V. Mnogość zastosowań, zaawansowane funkcje, minilatarka LED w sondzie pomiarowej, możliwość ustawienia czasu automatycznego wyłącznika, zabezpieczenie przeciw przypadkowenu podłączeniu do aktywnej sieci - wszystko to sprawia, ze oferowane urządzenie jest tańszą alternatywą do produktów firmy FLUKE.

Dane techniczne

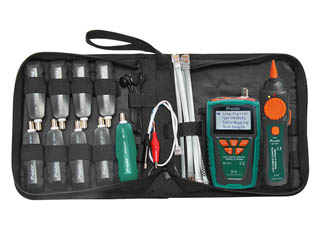

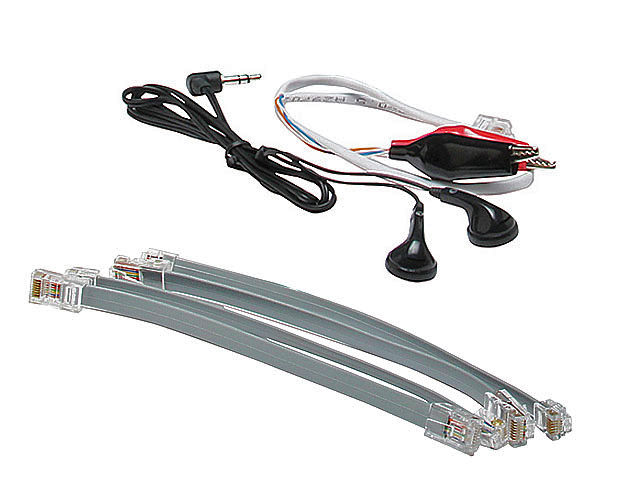

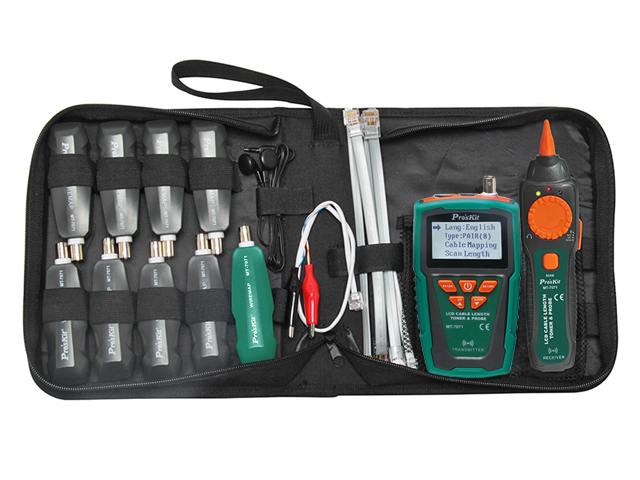

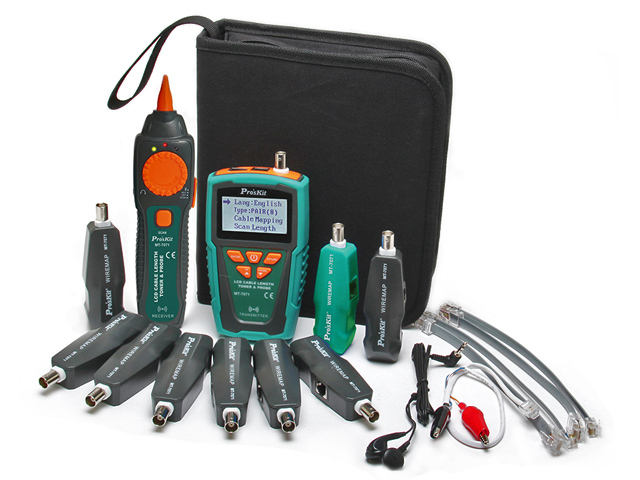

Napięcie zasilania: 2x9V (baterie w komplecie) Wymiary testera - generatora (długość/szerokość/wysokość): 155mm/80mm/35mm Wymiary odbiornika - terminatora LAN (długość/szerokość/wysokość): 106mm/30mm/30mm Wymiary sondy - szukacza (długość/szerokość/wysokość): 205mm/49mm/28mm Masa testera (z baterią): ok. 210g Masa terminatora: ok. 40g Masa sondy (z baterią): ok. 145g Komplet zawiera tester-nadajnik, 8 odbiorników-terminatorów LAN, sondę pomiarową szukacza przewodów, 2 baterie 9V, komplet przewodów pomiarowych, słuchawkę, futerał ochronny oraz instrukcję obsługi.
