Przyłącze wtyk JACK 3.5mm TRRS 4P - 3x wtyk RCA/CINCH CTIA 5.0m HQ VITALCO
nr katalogowy: 21166

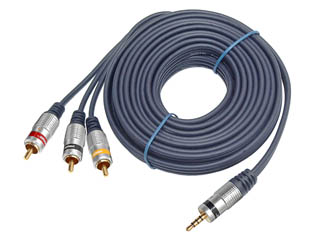

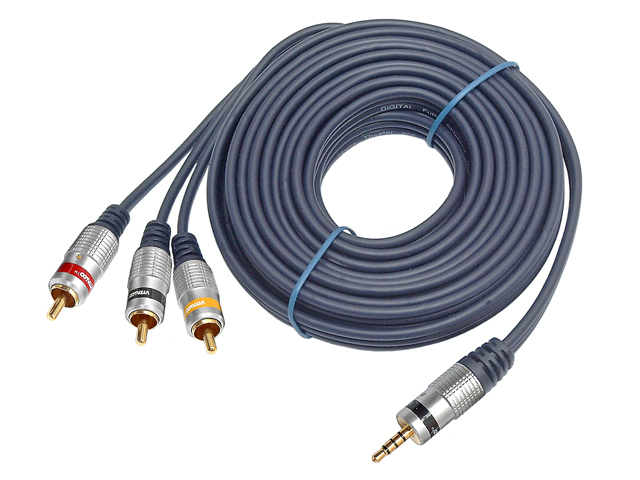

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV.

Złącze Jack 3.5mm 4-polowy TRRS (Tip-Ring-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających trzech kanałów przesyłu danych (czwarta żyła to masa) np. AUDIO L, AUDIO R, VIDEO (połączenie najczęściej spotykane kamerach video), AUDIO L, AUDIO R, MICROPHONE (w telefonach, smartfonach) lub component Y, Pb, Pr (połączenie spotykane czasem w odbiornikach TV).
Oferowany kabel pozwala na przesyłanie analogowego sygnału VIDEO oraz AUDIO. Sygnał wizji oraz lewego i prawego kanału fonii przesyłany jest między sprzętem wyposażonym w analogowe złącze audio-video w formie gniazda Jack 3.5mm 4P TRRS (kamery video, cyfrowe aparaty fotograficzne, przenośme odtwarzacze DVD, starsze konsole gier) a sprzętem w którym analogowe we/wy wizji i fonii ma postać gniazd RCA/CINCH (magnetowidy, amplitunery, nagrywarki DVD, odbiorniki TV, rzutniki).

Istnieje kilka standardów wyprowadzania sygnałów z gniazd typu Jack 3.5mm 4P TRRS. Standardy różnią się przyporządkowaniem pinów wtyczki Jack do odpowiednich wtyków RCA. Najczęściej spotykane standardy to CTIA oraz OMTP. Główną różnicą między tymi standardami jest umiejscowienie sygnału masy we wtyczce Jack na przedostatniej (CTIA) lub ostatniej (OMTP) sekcji wtyczki (licząc od czubka). Ponadto każdy ze standardów ma kilka wersji umiejscowienia przesyłanych sygnałów. W nowszych sprzętach SONY/Panasonic/RaspberryPi stosowany jest standard CTIA. Standard OMTP jest rzadziej stosowany, niemniej spotykany jest w starszych modelach urządzeń SAMSUNG/LG/SONY. Przyporządkowanie sygnałów we wtyczkach kabli obu standardów prezentujemy w zestawieniu poniżej:

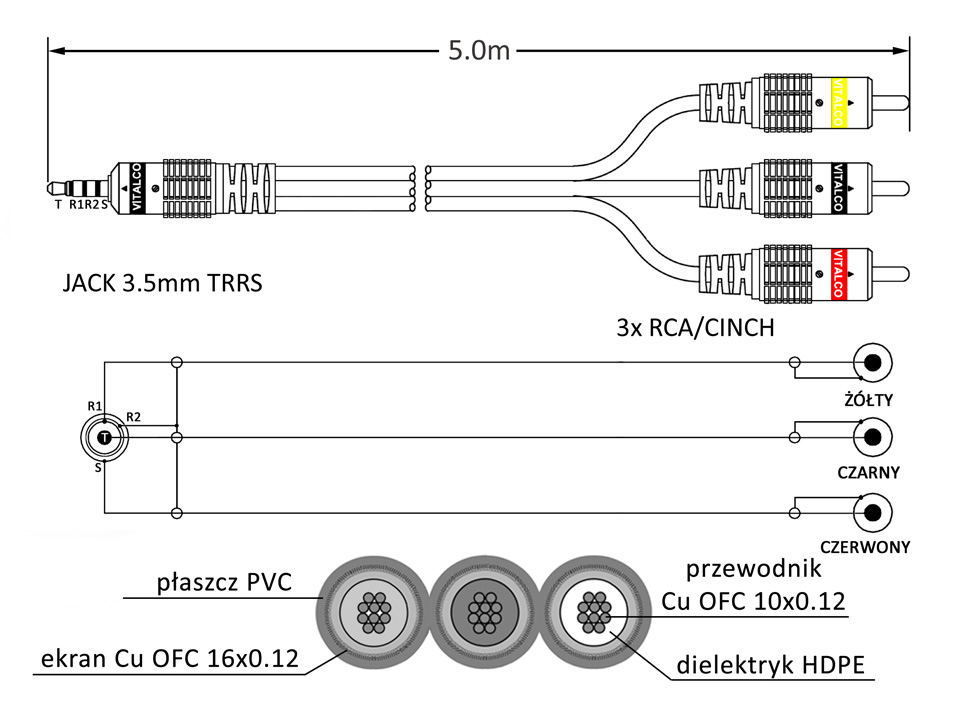

Oferowany przez nas kabel wykonany jest według standardu CTIA w wersji AV2 stosowanego w sprzętach SONY/Panasonic/RaspberryPi. Kabel posiada wtyk Jack TRRS 3.5/4P z jednej oraz 3 wtyki RCA/CINCH z drugiej strony. Wtyki RCA/CINCH oferowanego kabla mają kolory przyporządkowane następująco: VIDEO-czerwony, AUDIO kanał lewy-czarny, AUDIO kanał prawy-żółty. Na obrazku poniżej pokazany jest schemat wyprowadzeń.
Kabel można podłączyć również w pozostałych trzech wariantach standardu CTIA - należy tylko odpowiednio przyporządkować wtyki RCA do odpowiednich sygnałów wg. prezentowanej wyżej tabelki.

Kabel z którego wykonane jest przyłącze to wstążka złożona z trzech przewodów o impedancji 75Ω, żyły wykonane są z miedzi beztlenowej OFC o wysokim stopniu czystości, ekran z siatki OFC zapewnia wysoką odporność na zakłócenia, metalowe wtyki ze złoconymi stykami gwarantują pewny kontakt i wysoką odporność na korozję.
Uwaga! W ofercie posiadamy także kable wykonane w standrdzie OMTP oraz adapter zmieniający przyporządkowanie pinów z CTIA na OMTP tzw. "pin changer" - dzięki niemu zmienia się pozycja masy we wtyczce JACK i kabel CTIA będzie połączony wg. standardu OMTP stosowanego np. w produktach firm SAMSUNG/LG/starsze modele SONY.
Dane techniczne
Standard wyprowadzonych sygnałów: CTIA
Złącza: 1x Jack 3.5mm 3P TRS stereo (męski), 3x wtyk RCA/CINCH (męski), obudowy aluminiowe, styki mosiężne złocone
Przewód: wstążka 3xØ3.5mm
Przewodnik: miedź beztlenowa OFC, linka AWG26 (10x0.12mm/AWG36), średnica Ø0.5mm
Ekranowanie: siatka miedź beztlenowa OFC 16x0.12/AWG36
Długość: 5.0m
Masa: ok. 250g
