Łącznik JACK 3.5mm 3P TRS stereo gniazdo-gniazdo złocony HQ typ KEYSTONE
nr katalogowy: 22358

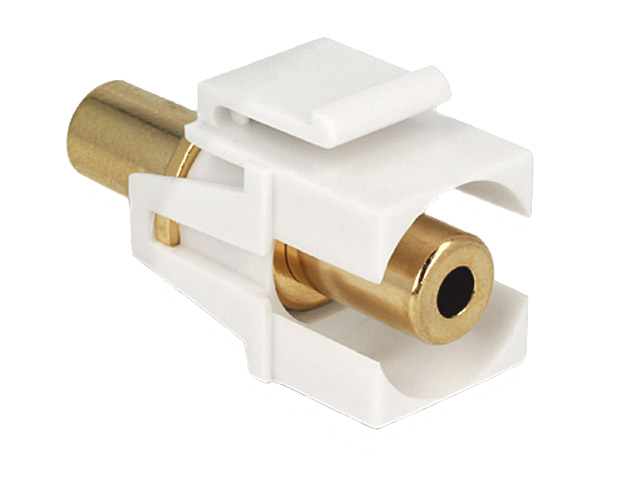

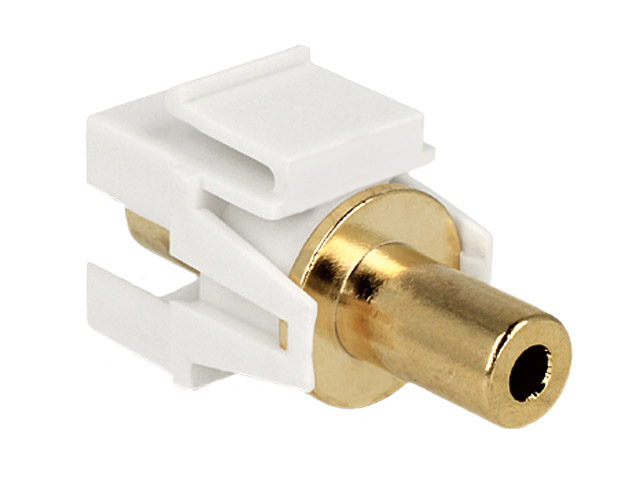

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

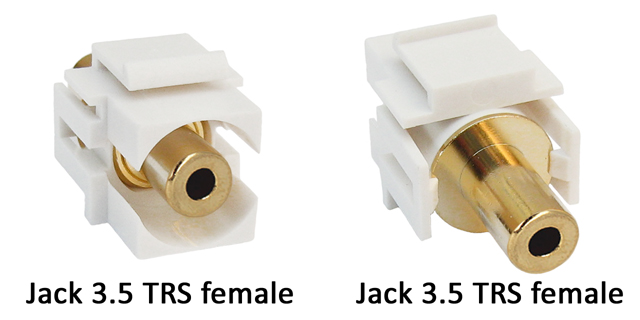

Złącze Jack 3.5mm stereo 3-polowy TRS (Tip-Ring-Sleeve) wykorzystywane jest w połączeniach wymagających dwóch kanałów przesyłu danych (trzecia żyła to masa) np. AUDIO L, AUDIO R (połączenie najczęściej spotykane w słuchawkach, odtwarzaczach MP3, kartach dźwiękowych) lub AUDIO MONO, MICROPHONE (w zestawach słuchawkowych). Oferowany łącznik z obu stron zakończony jest złączami żeńskimi Jack 3.5mm 3-pol TRS. Łącznik służy do połączenia dwóch przewodów Jack-Jack zaopatrzonych we wtyki typu Jack 3.5mm TRS. Połączenia wewnętrzne łącznika zrealizowane są "pin w pin", czyli T-T, R-R, S-S. Dzięki mocowaniu typu KEYSTONE możemy w prosty sposób uzyskać ścienne gniazdo korzystając z wcześniej ułożonego kabla Jack-Jack.

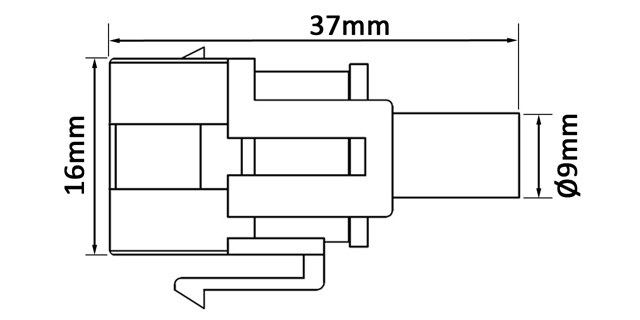

Konstrukcja łącznika umożliwia proste (przez zatrzask) mocowanie w uchwytach typu KEYSTONE. Uchwyty takie stosowane są osprzęcie teleinformatycznym (np. puszki, ramki, adaptery, panele RACK). Wymiarowanie łącznika prezentujemy poniżej:
Przykładowe rozwiązania puszek, ramek, adapterów i paneli z wpiętymi złączami typu KEYSTONE prezentujemy na poniższych przykładach:
Oferowane przez nas puszki, ramki, panele, adaptery oraz moduły złącz typu KEYSTONE można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącza: 2x Jack 3.5mm 3P TRS żeńskie
Materiał: mosiądz kolorowany na złoto, styki złocone
Wymiary szerokość/wysokość/głębokość: 19/22/37mm
Standard Keystone 19.35mm x 14.8 mm
Masa: ok. 15g
