Rozgałęziacz przełącznik matryca sygnałów AUDIO/VIDEO COMPONENT 3xRCA/CINCH 4WEx6WY
nr katalogowy: 35054

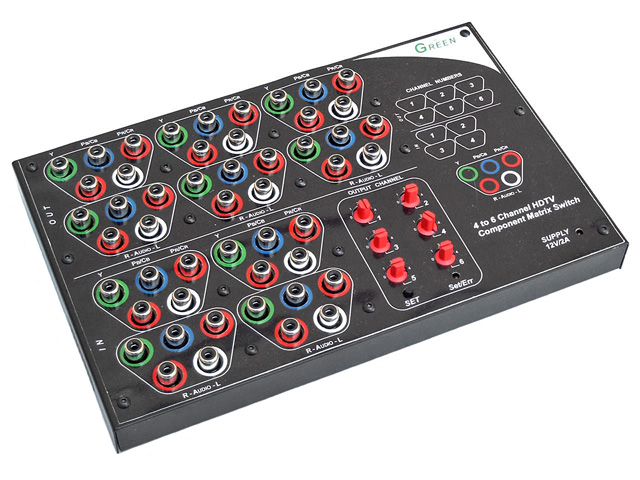

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Producentem urządzenia jest Polska firma GREEN COMPUTER, instrukcja obsługi dostępna jest tutaj.

Oferowane urządzenie jest matrycą (Matrix) umożliwiajacą podłączenia 6 żródeł analogowych sygnałów AUDIO/VIDEO/COMPONENT (odtwarzacz DVD, Blue-Ray, kamera, tuner SAT itp) do 4 odbiorników obrazu i dżwięku (rzutnik, monitor lub odbiornik TV, amplituner, zestaw głośnikowy itp.). Urządzenie umożliwia przesyłanie zarówno wizji - COMPONENT (YPbPr) lub COMPOSITE (CVBS) jak i fonii stereo - AUDIO LEFT i AUDIO RIGHT.

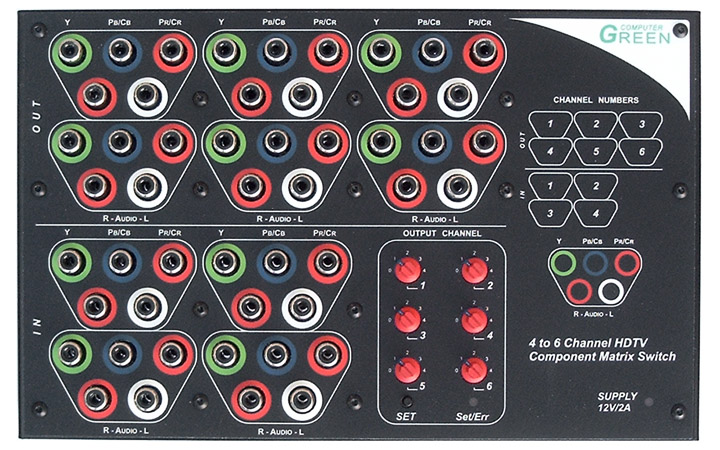

Gniazda wejściowe i wyjściowe wykonane są w standardzie RCA/CINCH czyli typowym dla przesyłania analogowych sygnałów obrazu i dźwięku. Przełącznik posiada 4 komplety wejść sygnałów COMPONENT (gniazda RCA oznaczone Y/Pb/Pr IN) i sygnałów AUDIO (gniazda RCA oznaczone AUDIO IN) oraz 6 kompletów wyjść sygnałów COMPONENT i AUDIO oznaczone odpowiednio Y/Pb/Pr OUT i AUDIO OUT:

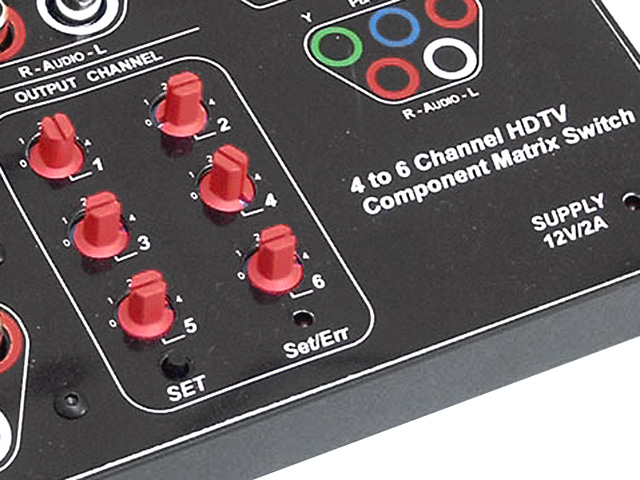

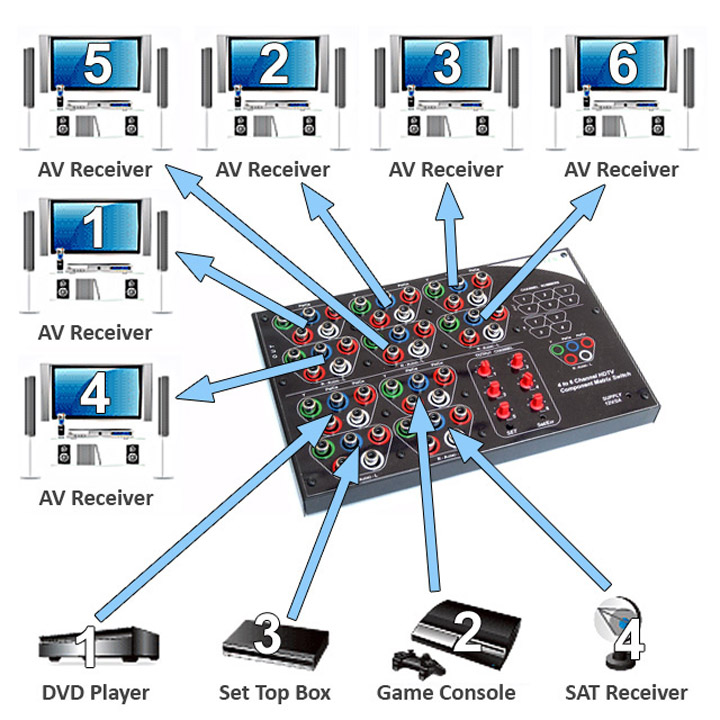

Mikroprocesor sterujący umożliwia (za pomocą przełączników obrotowych) skonfigurowanie schematu przesyłania sygnałów (czyli przypisanie odpowiednich wejść do odpowiednich wyjść, np. połączenie tunera SAT na TV1 i TV4, odtwarzacza DVD na projektor, tunera N-ki na TV3 i TV5, zaś konsoli gier na TV6). Urządzenie można oczywiście skonfigurować jako typowy rozgałęziacz (przypisując jadno wejście na wszystkie 6 wyjść) lub jako typowy przełącznik przypisując wszystkie wejścia do jednego wyjścia. Wbudowany wzmacniacz sygnału zapewnia wzmocnienie +6dB na każdym wyjściu dzięki czemu do wyjść można podłączyć przewody o długości do 30m (oczywiście warunkiem jest zastosowanie dobrych kabli o niskim tłumieniu przenoszonego sygnału).

Uwaga! Oferowane urządzenie służy do przełączania-rozgałęziania sygnałów obrazu i dźwięku, nic jednak nie stoi na przeszkodzie, by było używane do przełączania samego obrazu lub samego dźwięku - wystarczy odpowiednie gniazda RCA pozostawić niepodłączone.
Dane techniczne
Obudowa: metalowa
Złącza: wejścia VIDEO 4x 3RCA/CINCH żeńskie, wejścia AUDIO 4x 2RCA/CINCH żeńskie, wyjścia VIDEO 6x 3RCA/CINCH żeńskie, wyjście AUDIO 6x2RCA/CINCH żeńskie
Rozdzielczość: 480p, 720p, 1080i
Zasilanie: 12V
Wymiary urządzenia (szerokość/wysokość/głębokość): 240/33.5/152mm
Masa: ok. 674g
Komplet zawiera: urządzenie, zasilacz 12V/2A, oraz polskojęzyczną instrukcję użytkowania.
