Wtyk RJ45/8P8C kat.6 nieekranowany UTP na skrętkę linka AWG24-27

nr katalogowy: 47150

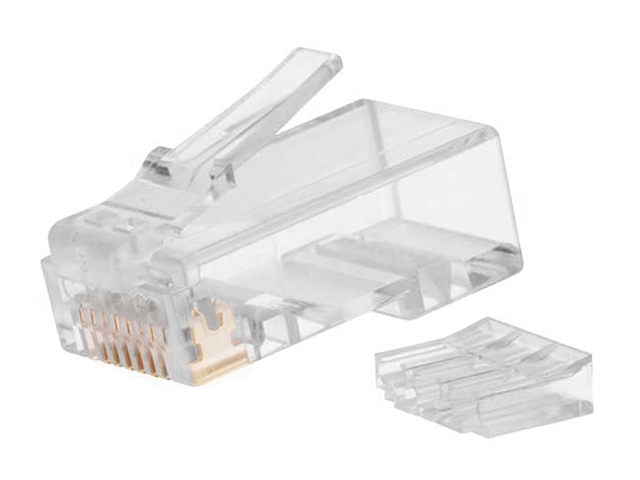

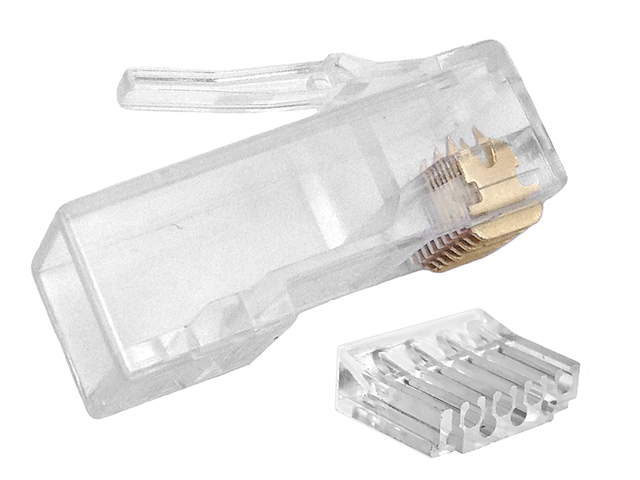

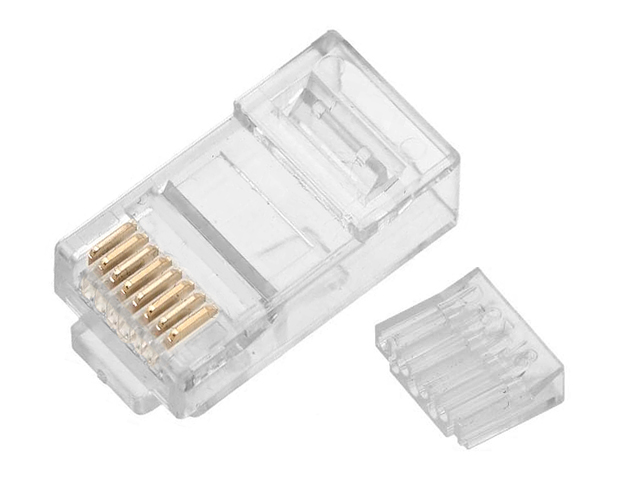

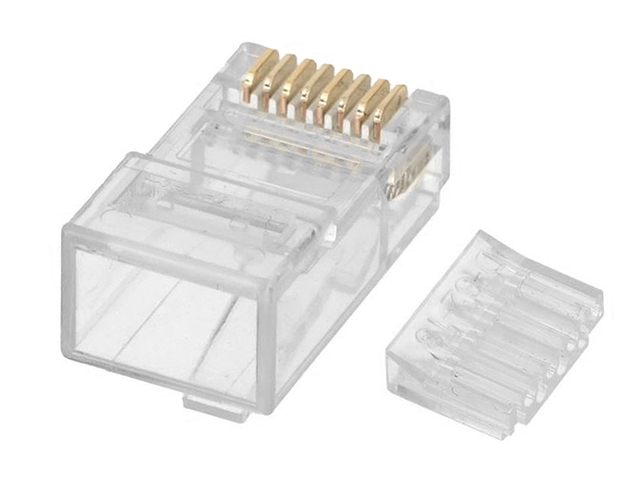

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Wtyk 8P8C (8 Position 8 Contact) nazywany także RJ45 jest ośmiostykowym złączem stosowanym w instalacjach telekomunikacyjnych i sieciach komputerowych. Wtyk posiada osiem pinów, które podczas zaciskania są wbijane przez izolację w żyły zarabianego przewodu.

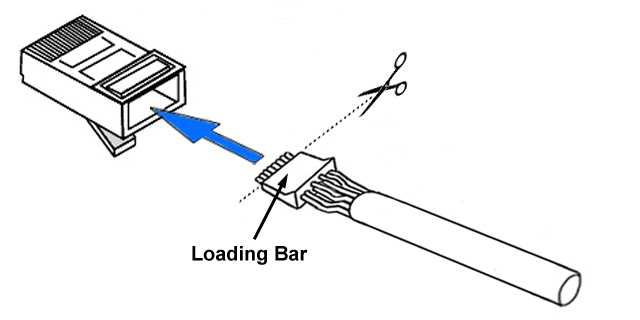

Oferowany wtyk służy do obsadzenia na skrętce nieekranowanej UTP o średnicy w zakresie 5.0~6.0mm oraz o grubości żył (średnica z izolacją) w zakresie 0.85~1.03mm co odpowiada średnicy wewnętrznej żył (bez izolacji) w zakresie AWG24-27 (0.5-0.4mm) choć zdarzają się czasem kable AWG23 (0.6mm) ze średnicą żyły z izolacją <1.03mm. Wtyk posiada osiem złoconych (warstwa złota 6µin) pinów z ostrzami profilowanymi do montażu na 8-żyłowych skrętkach z żyłami typu linka (strand). Wtyk zapewnia zgodność z parametrami kat.6 (klasa E, pasmo 250MHz) i spełnia wymogi transmisji Gigabit Ethernet. Specjalny pilot umożliwia zachowanie skrętu par na maksymalnym dystansie co jest wymagane dla zapewnienia parametrów kat.6.

Uwaga! Wtyk przeznaczony jest do kabli o maksymalnej średnicy żył z izolacją wynoszącej 1.03mm - we wtyku o takiej konstrukcji ze względu na ograniczenia rozmiarowe nie da się umieścić 8 żył o większej średnicy. Prosimy o sprawdzenie przed zakupem średnicy żył posiadanego przewodu ponieważ dość często spotykane są skrętki kat.6 z grubą izolacją przekraczającą 1.03mm. W naszej ofercie posiadamy również wtyczki o innej konstrukcji - przeznaczone dla żył o grubości do 1.6mm. Do montażu wtyczki na kablu niezbędne jest specjalne narzędzie zaciskowe które podczas zaciskania wbija piny wtyczki w żyły odpowiednio przygotowanego przewodu oraz mocuje wtyk na kablu.

W ofercie posiadamy szeroki wybór narzędzi do zaciskania wtyków typu RJ - zarówno dedykowane do jednego typu wtyczek jak i uniwersalne do różnych typów. Można je znaleźć w naszej ofercie wpisując zaciskacz zlaczy RJ w wyszukiwarce w katalogu produktów.

Dane techniczne

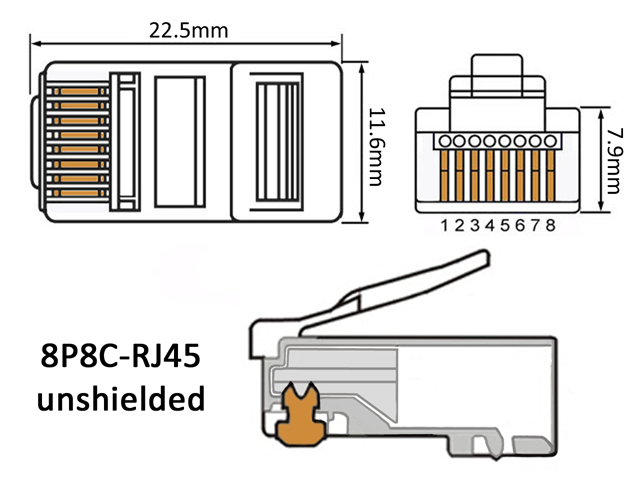

Typ wtyku: RJ45/8P8C kat.6, klasa E, pasmo 250MHz, UTP (nieekranowany) na kabel okrągły (skrętka komputerowa) Materiał: obudowa wykonana z polikarbonu, styki złocone wykonane z fosforobrązu, warstwa złota 6µin (0.15µm) Typ żył skrętki: linka AWG 24~27 (Ø żyły 0.4~0.5mm, Ø żyły w izolacji 0.85~1.03mm) Wymiary (długość, szerokość, wysokość): 22/12/13mm Średnica wprowadzanego przewodu: 5~6mm Masa 1 wtyczki: ok. 2g
