Moduł systemu MEDIABOX 22.5x45mm łącznik USB3.0 gniazdo A - gniazdo A na kablu 0.2m biały
nr katalogowy: 48874

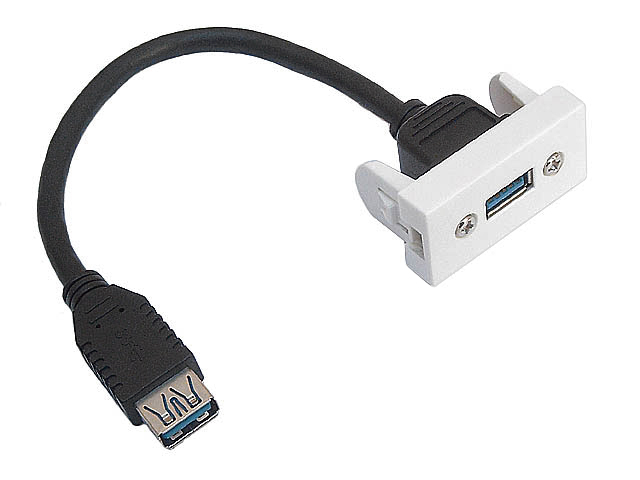

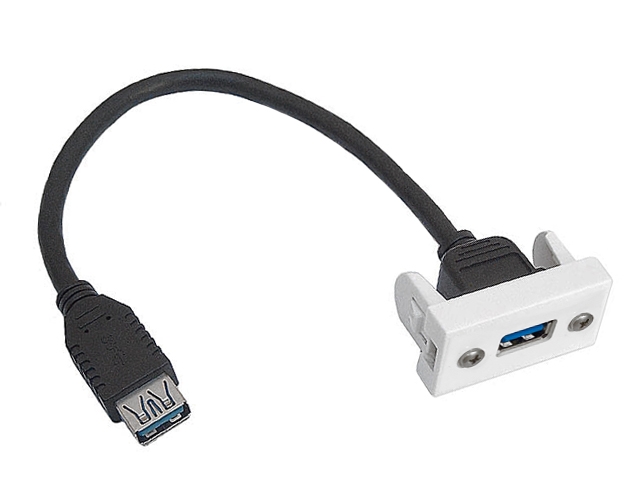

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Oferowany moduł jest elementem systemu MEDIABOX 45 o wymiarach 22.5x45mm (1M) i umożliwia obustronne podłączenie kabli zakończonych wtykiem USB typ A (czyli najbardziej typowym). Zarówno od strony "frontu", jak i od strony instalacji do gniazdek wkłada się typowe wtyczki USB typu A stosowane w kablach USB3.0 (z uwagi na zgodność wsteczną gniazdo USB3.0 obsługuje również wtyki USB2.0 i USB1.1).

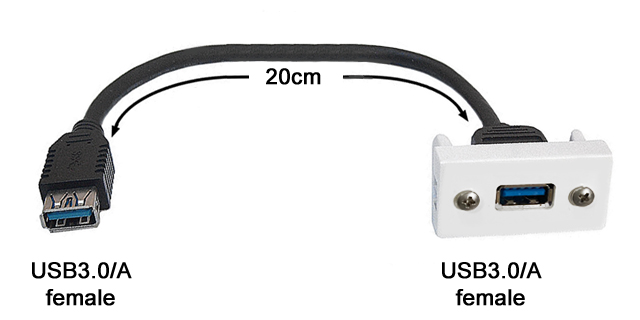

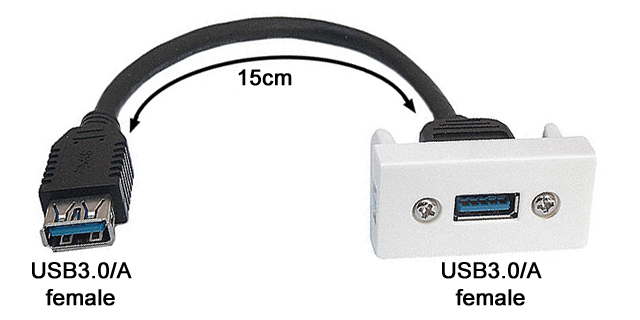

Konstrukcja modułu w formie łącznika z giętkim ok. 18cm kablem umożliwia wygodne ułożenie przewodu w puszce instalacyjnej. Z uwagi jednak na dość dużą ilość miejsca zajmowanego przez złącze i końcówkę kabla który do niego wpinamy wskazany jest montaż w puszce dwu lub trzykomorowej, które oferują więcej przestrzeni dla łączonego przewodu (puste miejsca można zaślepić modułami maskującymi). Wykonanie modułu zapewnia transmisję cyfrowego sygnału USB3.0/2.0/1.1 z szybkością do 5Gb/s.

System MEDIABOX 45 umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej, podtynkowej, podłogowej oraz blatowej i charakteryzuje się modułową budową gdzie podstawową jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MEDIABOX są z nimi kompatybilne. Moduły MEDIABOX można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MEDIABOX, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp.

Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):
Uwaga! Osadzenie elementu MEDIABOX w puszkach pod- lub natynkowych wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MEDIABOX stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MEDIABOX powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MEDIABOX wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie). Przykładowe rozwiązania modułowe MEDIABOX prezentujemy na poniższych przykładach:
Uwaga! Przedmiotem oferty jest jest wyłącznie moduł łącznika USB. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MEDIABOX należy ew. kupić oddzielnie. Oferowane przez nas wszystkie elementy systemu MEDIABOX można znaleźć w naszej ofercie wpisując MEDIABOX w wyszukiwarce w katalogu produktów.
Dane techniczne
Kolor: biały
Złącza: USB3.0 typ A od frontu, USB3.0 typ A od strony instalacji
Klasa: USB3.0, transmisja do 5Gb/s
Wymiary frontu (szerokość/wysokość): 22.5x45mm
Długość przewodu: ok 18cm
Masa: ok. 34g

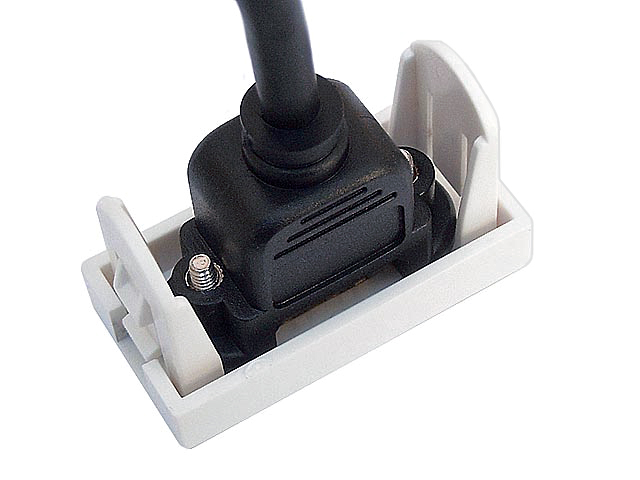

Mocowanie: moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
