Moduł systemu MEDIABOX 22.5x45mm gniazdo RJ45 ekranowane STP kat.6A beznarzędziowe biały

nr katalogowy: 48914

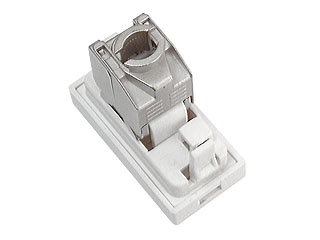

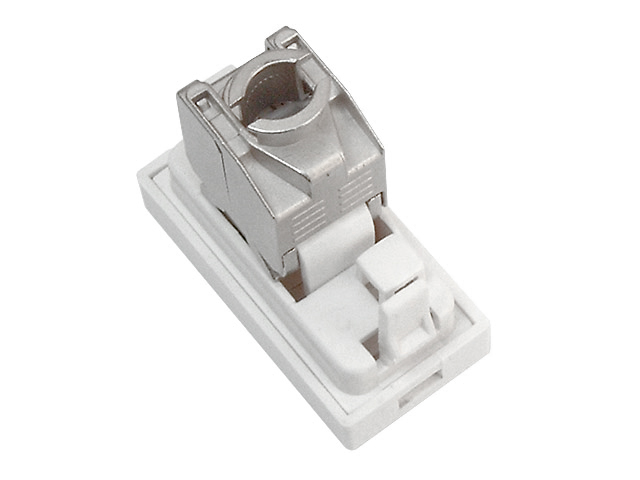

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

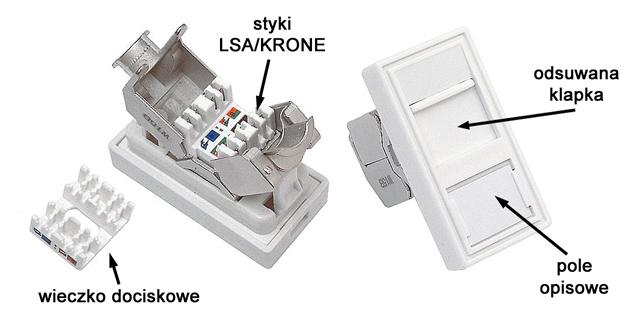

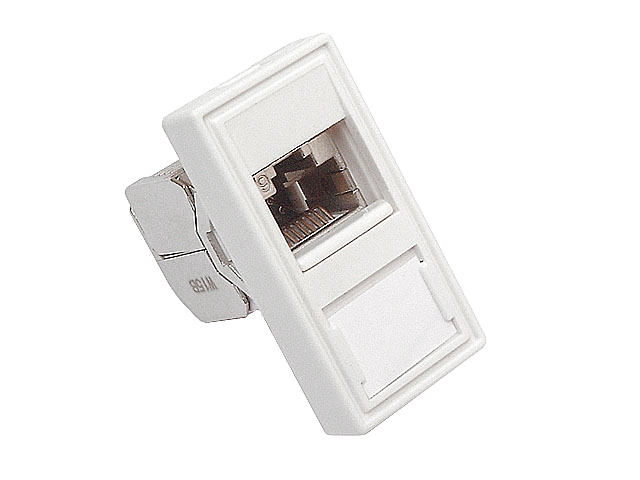

Oferowany moduł jest elementem systemu MEDIABOX 45 o wymiarach 22.5x45mm (1M) i jest ekranowanym gniazdem RJ45 STP kat.6A (klasa EA). Gniazdo spełnia normy EN 50173 oraz ISO/IEC 11801 gwarantując transmisję o częstotliwości do 500MHz. Gniazdo osadzone w module pochodzi od renomowanej niemieckiej firmy DIGITUS, szczegółowy opis dostępny jest na stronie producenta tutaj. Kodowanie barwne zrealizowane wg standardu EIA/TIA 568AiB czyli obu obecnie stosowanych. Gniazdo wykonane jest w wersji beznarzędziowej (wystarczy ułożyć odpowiednio żyły przewodu i przykryć je wieczkiem dociskowym - wciskanie żył do listwy dokonywane jest automatycznie w momencie złożenia i zatrzaśnięcia "skrzydełek"). Styki wykonane są wg standardu LSA/KRONE, możliwe jest więc również użycie narzędzia-wciskacza LSA/KRONE do wciskania żył. Moduł posiada przesuwaną klapkę przeciwkurzową oraz pole opisowe do ew. umieszczenia identyfikatora.

W ofercie posiadamy gniazda RJ45 systemu MEDIABOX 45 używane w okablowaniu LAN kategorii 5 oraz 6/6A w wersjach nieekranowanych oraz ekranowanych. System MEDIABOX 45 umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej, podtynkowej, podłogowej oraz blatowej i charakteryzuje się modułową budową gdzie podstawową jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MEDIABOX są z nimi kompatybilne. Moduły MEDIABOX można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MEDIABOX, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp. Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):

Uwaga! Osadzenie elementu MEDIABOX w puszkach pod- lub natynkowych wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MEDIABOX stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MEDIABOX powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MEDIABOX wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie). Przykładowe rozwiązania modułowe MEDIABOX prezentujemy na poniższych przykładach:

Uwaga! Przedmiotem oferty jest jest wyłącznie moduł składający się ze złącza RJ45 umieszczonego w adapterze MEDIABOX. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MEDIABOX należy ew. kupić oddzielnie. Oferowane przez nas wszystkie elementy systemu MEDIABOX można znaleźć w naszej ofercie wpisując MEDIABOX w wyszukiwarce w katalogu produktów.

Dane techniczne

Kolor: biały Złącze: RJ45 ekranowane STP, beznarzędziowe, styki typu LSA/KRONE od strony instalacji Kategoria: 6A, klasa EA, ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+ Pasmo: 500MHz Rodzaj styków: LSA/KRONE Kodowanie barwne styków: EIA/TIA 568AiB Wymiary modułu (szerokość/wysokość/głębokość): 22.5/45/43mm Masa: ok. 30g Mocowanie: moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie" Moduł składa się ze złącza RJ45 typu KEYSTONE oraz adaptera KEYSTONE-MEDIABOX
