Moduł systemu MEDIABOX 22.5x45mm gniazdo JACK3.5/3P TRS biały
nr katalogowy: 48967
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

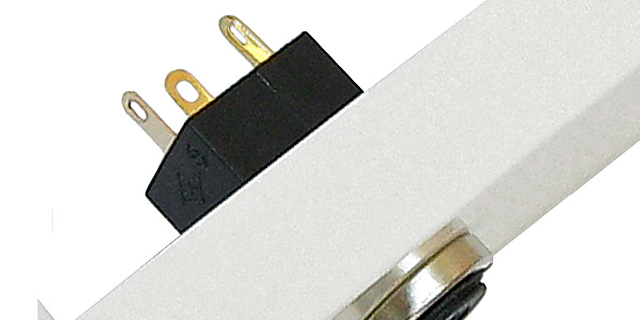

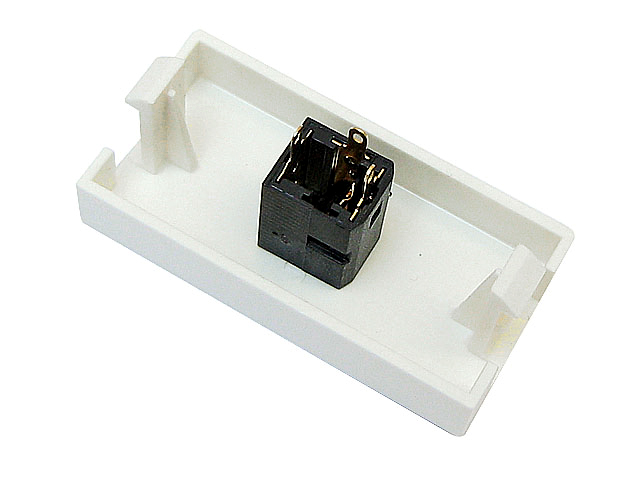

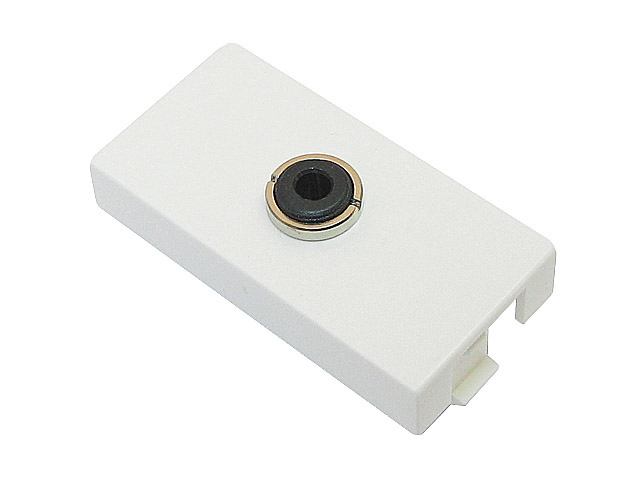

Oferowany moduł łącznika Jack3.5 TRS jest elementem systemu MEDIABOX 45 o wymiarach 22.5x45mm (1M) i umożliwia podłączenie kabla zakończonego wtykiem JACK 3.5mm MONO (2P TR) lub STEREO (3P TRS). Moduł umożliwia wykorzystanie gniazda JACK do przesłania np. zasilania, sygnału głośnikowego, sygnału analogowej fonii STEREO lub cyfrowego sygnału S/PDIF. Od strony frontu do gniazda w module wkłada się kabel zakończony wtykiem JACK3.5mm, od strony instalacji do gniazdka należy przylutować kabel.
System MEDIABOX 45 umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej, podtynkowej, podłogowej oraz blatowej i charakteryzuje się modułową budową gdzie podstawową jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MEDIABOX są z nimi kompatybilne. Moduły MEDIABOX można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MEDIABOX, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp.

Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):
Uwaga! Osadzenie elementu MEDIABOX w puszkach pod- lub natynkowych wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MEDIABOX stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MEDIABOX powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MEDIABOX wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie). Przykładowe rozwiązania modułowe MEDIABOX prezentujemy na poniższych przykładach:
Uwaga! Przedmiotem oferty jest jest wyłącznie moduł złącza Jack. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MEDIABOX należy ew. kupić oddzielnie. Oferowane przez nas wszystkie elementy systemu MEDIABOX można znaleźć w naszej ofercie wpisując MEDIABOX w wyszukiwarce w katalogu produktów.
Dane techniczne
Kolor: biały
Złącza: gniazdo JACKK3.5mm 3P TRS stereo żeńskie, do lutowania
Wymiary modułu (szerokość/wysokość/głębokość): 22.5x45x20mm
Masa: ok. 5g
Mocowanie: moduł posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
