Moduł systemu MEDIABOX 45x45mm gniazdo XLR (CANNON) 3P biały

nr katalogowy: 48968

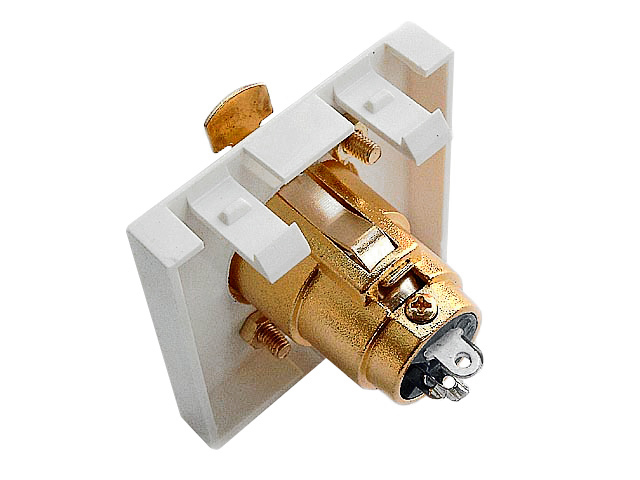

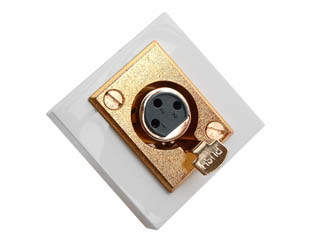

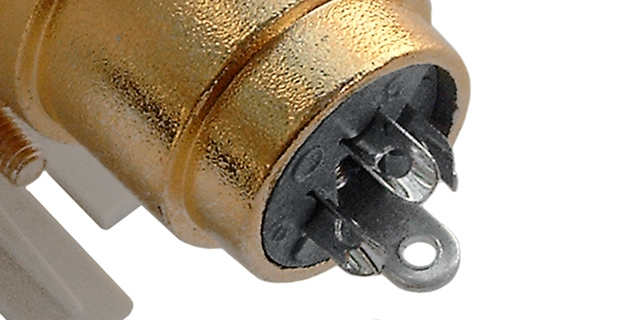

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Oferowany moduł złącza XLR jest elementem systemu MEDIABOX 45 o wymiarach 45x45mm (2M) i umożliwia podłączenie kabla zakończonego odpowiednim złączem XLR (CANNON) 3P w celu przesłania np. analogowego sygnału fonii. Moduł posiada złącze XLR/CANNON 3pin żeńskie. Od strony instalacji do złącza należy przylutować kabel, od strony frontu wkłada się złącze męskie typu XLR/CANNON 3P.

System MEDIABOX 45 umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd i przełączników elektrycznych, złącz AV oraz gniazd teleinformatycznych w domowej instalacji TELE-AUDIO-VIDEO. System występuje w kolorach białym i czarnym w wersji natynkowej, podtynkowej, podłogowej oraz blatowej i charakteryzuje się modułową budową gdzie podstawową jednostką jest moduł 1M o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu. Moduły o tych wymiarach są stosowane również w systemach LEGRAND MOSAIC i KONTAKT-SIMON K45 tak więc moduły systemu MEDIABOX są z nimi kompatybilne. Moduły MEDIABOX można montować w puszkach natynkowych lub podtynkowych, listwach i korytach naściennych systemu MEDIABOX, w puszkach podłogowych (floorbox-ach) oraz w puszkach i kolumnach blatowych. Dostępne elementy systemu to puszki natynkowe, podtynkowe, podłogowe, blatowe, listwy i koryta naścienne, ramki i mocowania do modułów, zaślepki, adaptery i przepusty, gniazda elektryczne, przełączniki jednobiegunowe, schodowe i dzwonkowe oraz złącza typu RCA, JACK, XLR, banan, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort itp. Elementy niezbędne do złożenia systemu pod- lub natynkowego i sposób ich montażu przedstawia schemat poniżej (na przykładzie ramek i modułów w kolorze czarnym, dostępne są one również w kolorze białym):

Uwaga! Osadzenie elementu MEDIABOX w puszkach pod- lub natynkowych wymaga użycia ramki, supportu oraz puszki elektroinstalacyjnej. W ofercie posiadamy ramki pojedyńcze 2M (do modułów o łącznym wymiarze 45x45mm), ramki podwójne 4M (do modułów o łącznym wymiarze 90x45mm) oraz ramki potrójne 6M (do modułów o łącznym wymiarze 135x45mm). W systemie MEDIABOX stosowane są puszki podtynkowe lub natynkowe jedno-, dwu- lub trzykomorowe. Należy pamiętać, że wymiar modułu MEDIABOX powoduje, że odległość między komorami puszek jest mniejsza niż w typowych poszkach elektroinstalacyjnych (rozstaw między komorami w typowej puszce elektroinstalacyjnej wynosi ok. 71mm zaś system MEDIABOX wymaga rozstawu ok. 57mm). Tak więc o ile do ramek pojedyńczych pasuje typowa jednokomorowa puszka elektroinstalacyjna, to już ramki podwójne i potrójne wymagają dedykowanych puszek o mniejszym rozstawie między komorami (dostępnych w naszej ofercie). Przykładowe rozwiązania modułowe MEDIABOX prezentujemy na poniższych przykładach:

Uwaga! Przedmiotem oferty jest jest wyłącznie moduł złącza XLR. Pozostałe elementy niezbędne do jego użycia: ramkę z supportem oraz puszkę systemu MEDIABOX należy ew. kupić oddzielnie. Oferowane przez nas wszystkie elementy systemu MEDIABOX można znaleźć w naszej ofercie wpisując MEDIABOX w wyszukiwarce w katalogu produktów.

Dane techniczne

Kolor: biały Złącza: 1x gniazdo XLR (CANNON) 3 pin żeńskie, styki do lutowania od strony instalacji Wymiary modułu (szerokość/wysokość/głębokość): 45x45x35mm Masa: ok. 35g Mocowanie: moduł posiada trzy zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie".
