Łączówka rozłączna LSA-PLUS® 2/10 żelowana numerowana 1..0 oryginalna KRONE 6870 2 003-00

nr katalogowy: 49038

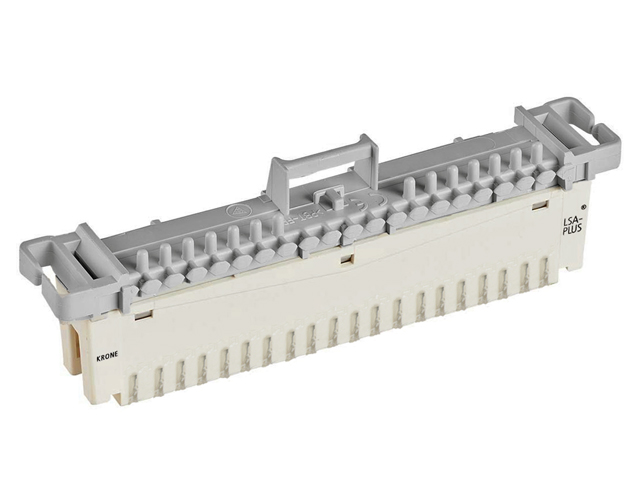

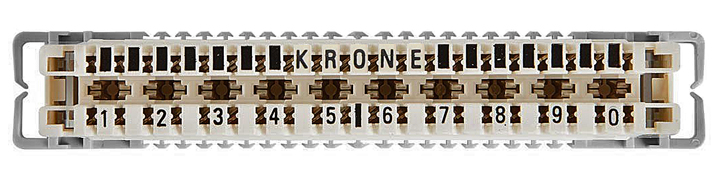

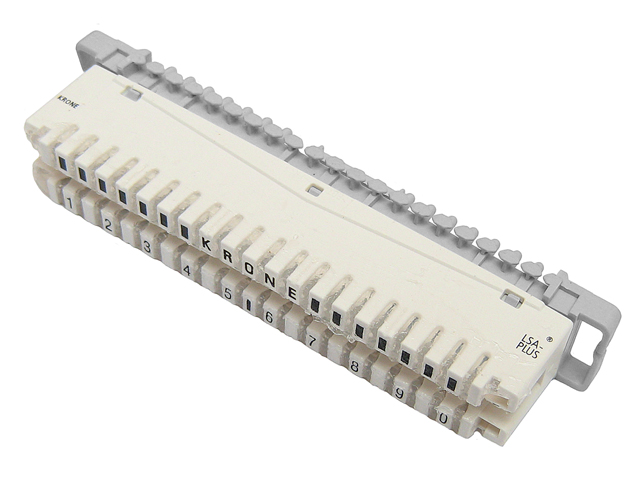

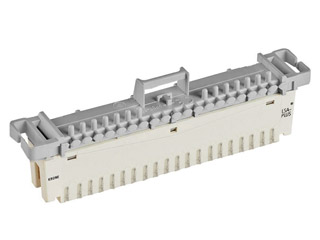

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Oferowany przedmiot jest ORYGINALNYM produktem renomowanej firmy ADC KRONE (obecnie COMMSCOPE) o nr katalogowym KRONE 6870 2 003-00, specyfikacja parametrów technicznych i elektrycznych dostępna jest tutaj. Podstawową różnicą między oryginalnym KRONOWSKIM produktem a jego tańszymi odpowiednikami są materiały z którego wykonane są łączówki oraz bardzo wysoki reżim produkcyjny. Do produkcji styków KRONE używa specjalnego posrebrzanego stopu mosiądzu wykazującego optymalne właściwości sprężynujące, umożliwiając dużą siłę styku, doskonałą jakość połączenia oraz najwyższą odporność na zużycie i agresywne warunki środowiskowe. Pokrycie złącza odpowiedniej grubości warstwą srebra daje wyraźną przewagę nad kontaktami z cieńszą powłoką srebra, niklowanymi lub ocynowanymi spotykanymi w zamiennikach i zapewnia znacznie większą trwałość połączenia i odpornośc na korozję. Stosowane w oryginalnych wyrobach KRONE wysokogatunkowe tworzywa sztuczne zapewniają odporność na płomienie wg. UL94 V-O, na starzenie i szkodliwe wpływy atmosferyczne oraz na działanie smaru kablowego i żelu. KRONE LSA-PLUS to technologia szybkiego łączenia bez konieczności lutowania, przykręcania i odizolowywania. Złącze KRONE LSA-PLUS należy do rodziny kontaktów IDC (Insulation Displacement Contact), czyli kontaktów przerywających izolację. Łączówki zbudowane są z dwóch rzędów kontaktów, jeden rząd na kabel okablowania stałego, drugi do podłączenia kabli krosowych. Łączówki LSA-PLUS zostały zaprojektowane do montażu na gniezdnikach lub głowicach kablowych. Do mocowania kabli w łączówce wymagane jest specjalne narzędzie, które wbija z odpowiednią siłą kabel do styku oraz odcina wystający nadmiar przewodu.

Łączówki dostępne są w następujących podstawowych rodzajach: - łączówka nierozłączna (szara) z kontaktami na stałe zwierającymi stronę kablową i krosową - łączówka rozłączna (kremowa/biała) z kontaktami normalne zwierającymi stronę kablową i krosową, dające się jednak rozłączyć przez wpięcie wtyku pomiarowego lub kołka izolacyjnego - łączówka przełączna (żółta/brązowa) z kontaktami otwartymi - przerwa między stroną kablową i krosową, dające się jednak połączyć przez wpięcie wtyku pomiarowego - łączówka uziemiająca (czerwona) z kontaktami zapewniającymi stałe połączenie górnej części łączówki z dolną. Dodatkowo wszystkie kontakty połączone są ze sobą wspólną szyną. Do łączówki należy podłączać żyły uziemiające z kabli. Kontakty stykowe stosowane w poszczególnych typach łączówek prezentujemy na rysunku ponizej:

Łączówki LSA-PLUS mają 8 (oznaczenie 2/8) lub 10 (oznaczenie 2/10) par styków numerowanych od 0 do 9 lub od 1 do 0 i występują w wersji suchej lub żelowanej. Oferowana łączówka jest łączówką rozłączną 10-cio parową 2/10, żelowaną, numerowaną 1..0.

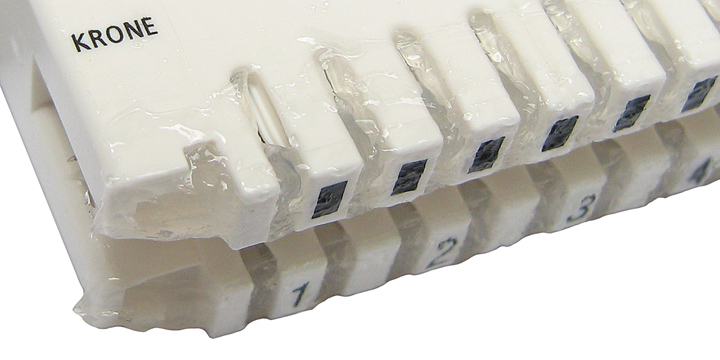

Łączówka wypełniona jest żelem silikonowym stanowiącym ochronę połączeń przed wpływami środowiskowymi.

W ofercie posiadamy także łączówki rozłączne, nierozłączne, suche, żelowane, numerowane 0..9 lub 1..0 zarówno oyginały ADC KRONE jak i tańsze zamienniki. Posiadamy również narzędzia niezbędne do mocowania kabli w łączówkach a także szeroki asortyment akcesoriów technologii LSA. Można je znaleźć w naszej ofercie wpisując LSA w wyszukiwarce w katalogu produktów.

Dane techniczne

Typ łączówki: LSA PLUS, na gniezdnik, rozłączna, żelowana, 10-par, numeracja 1..0 Kolor: kremowy Materiał: obudowa - Thermoplastic PBT, UL 94 V-0, styki - mosiądz pokryty 5μm srebra Typ żył mocowanych przewodów: AWG 26-20, drut Ø 0.40-0.80mm, linka 7/0.2mm-7/0.32mm, Ø żyły w izolacji 0.7~1.50mm) Wymiary (długość/szerokość/wysokość): 124/21/39.5mm Masa 1 wtyczki: ok. 58g
