Adapter modułów KEYSTONE na szynę DIN 35mm SOLARIX

nr katalogowy: 49941

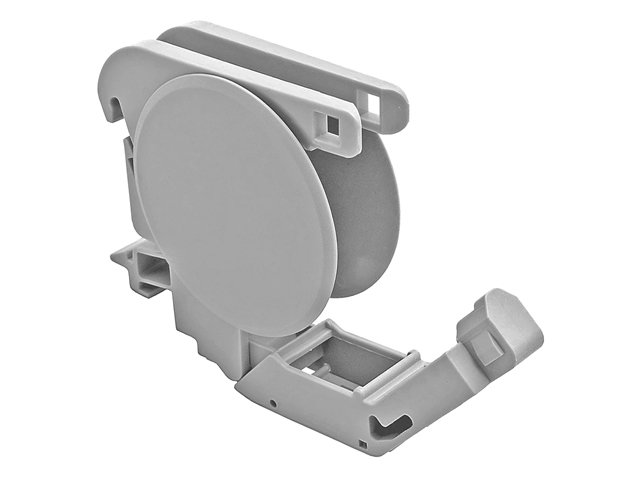

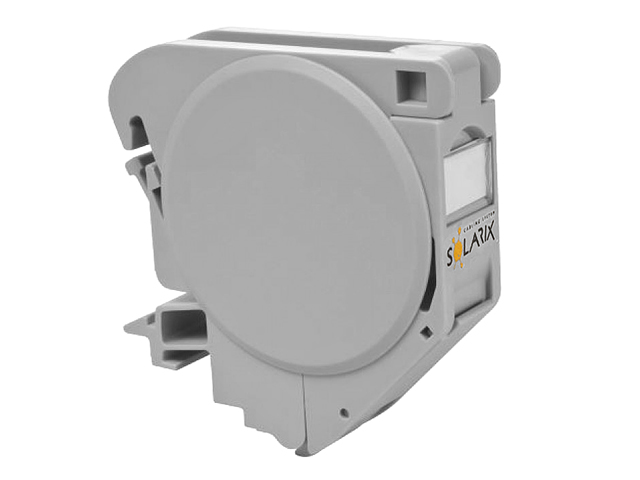

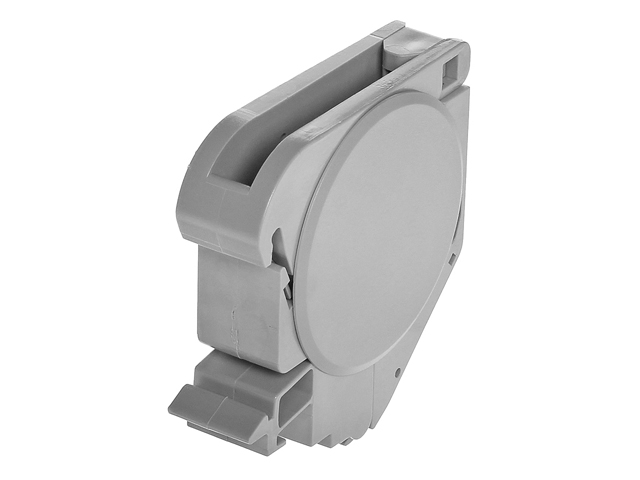

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

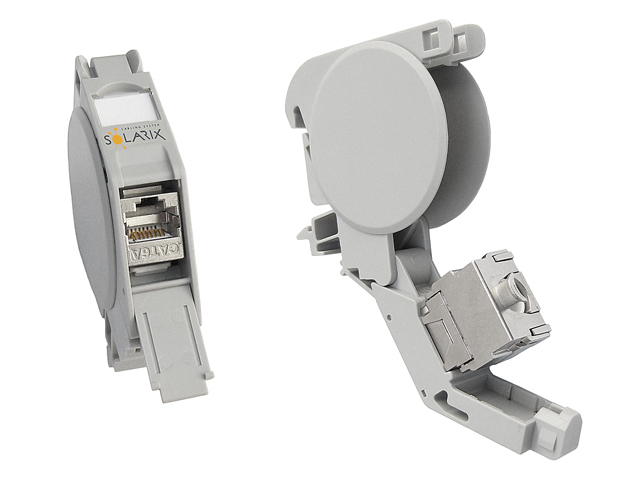

Dostawcą adaptera jest renomowana czeska firma SOLARIX, szczegółowy opis dostępny na stronie producenta tutaj, instrukcja instalacji dostępna jest tutaj zaś karta katalogowa dostępna jest tutaj Oferowany adapter służy mocowania modułów typu KEYSTONE na szynie DIN typ O-35mm (czyli na typowym wsporniku montażowym stosowanym w szafkach i rozdzielnicach elektrycznych). Adapter ma szerokość 1 modułu DIN (18mm), można do niego wpinać elementy KEYSTONE o maksymalnej długości do 50mm. Konstrukcja adaptera umożliwia dokonywanie pomiarów i sprawdzenie poprawności podłączenia bez konieczności wypinania adaptera z szyny DIN. Przykładowe rozwiązanie prezentujemy poniżej:

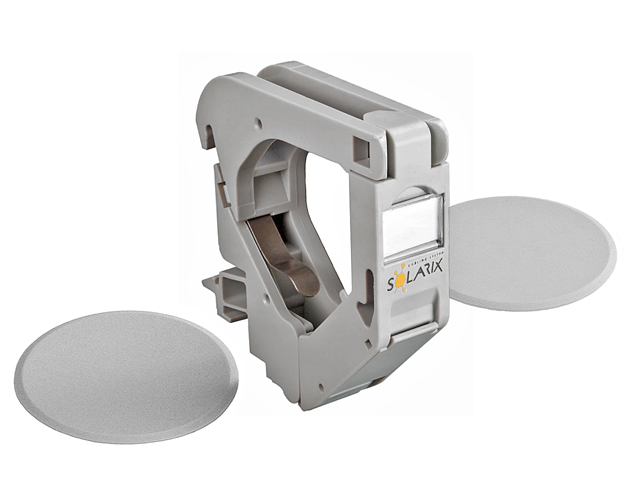

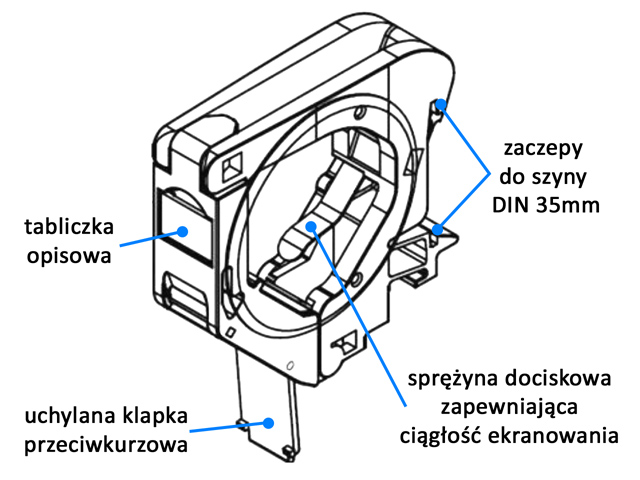

Adapter posiada tabliczkę z polem opisowym, uchylaną klapkę przeciwkurzową oraz sprężynę dociskową zapewniającą ciągłość ekranowania (sprężyna zapewnia kontakt metalowej obudowy zamocowanego modułu KEYSTONE z uziemioną szyną DIN.

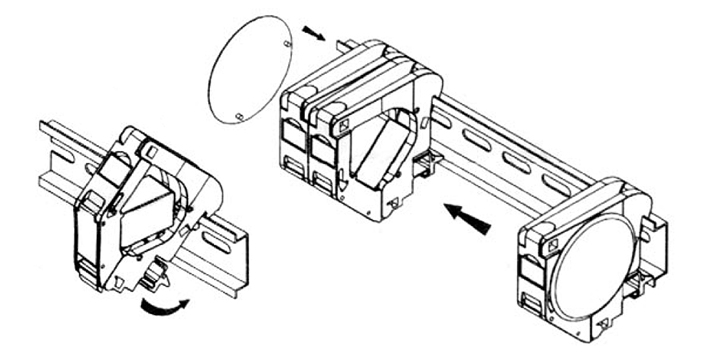

Adapter posiada boczne dekielki ochronne które można zdemontować przy mocowaniu obok siebie kilku adapterów.

Uwaga! Różne moduły KEYSTONE mają nieco różniące się między sobą systemy mocowań. Z uwagi na to nie wszystkie moduły pasują idealnie do oferowanego adaptera (mogą wystapić lekkie luzy lub zbyt ciasne spasowania). Czasem może wystąpić konieczność lekkiego podpiłowania elementu lub adaptera w celu dokładnego spasowania - nie powinno to sprawić kłopotu doświadczonemu instalatorowi. Oferowane przez nas moduły złącz z zaczepami typu KEYSTONE oraz puszki, ramki, panele i uchwyty do ich mocowania można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.

Dane techniczne

Materiał: utwardzany ABS Kolor: szary Wymiary adaptera (wysokość/szerokość/głębokość): 70mm/18.0mm(bez dekielków) lub 21.0mm(z dekielkami)/68.0mm Masa: ok. 34g Wymiary portu KEYSTONE: 19.2/14.9mm
