| Ramka montażowa kątowa z pokrywą 2 porty KEYSTONE do puszek 60mm | |||
| nr katalogowy: 49966 | |||
| |
|||
|
|||
|
|||
| |
|||

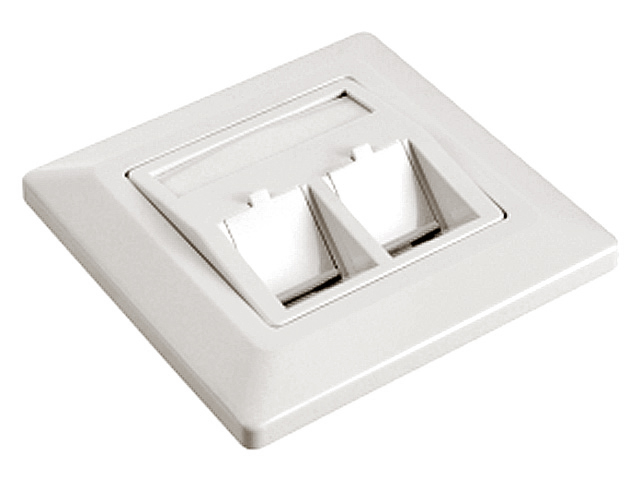

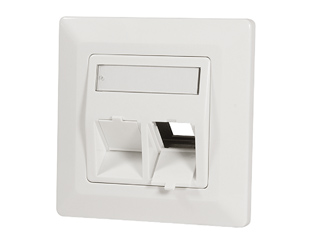

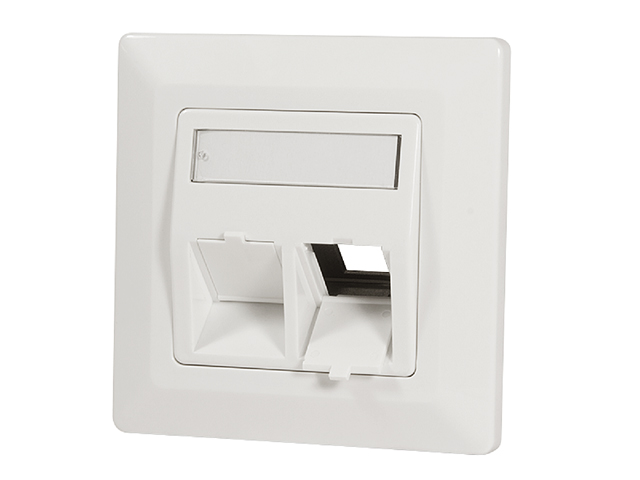

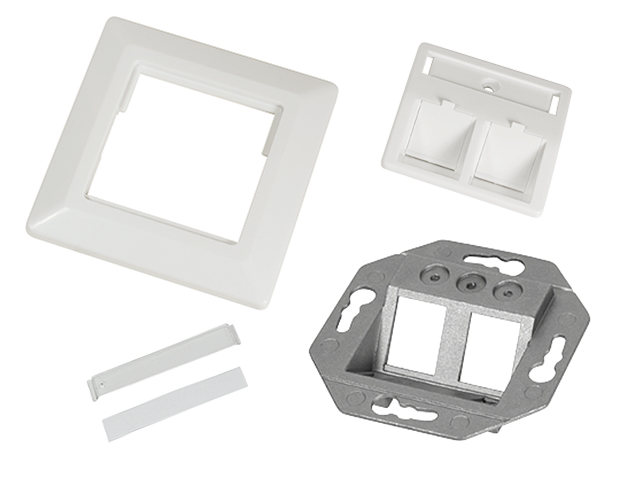

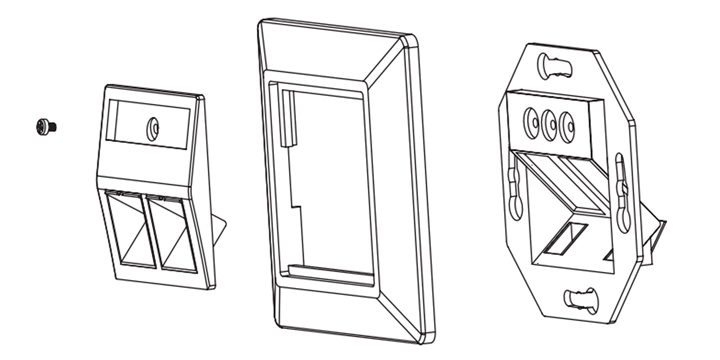

| Oferowany przedmiot jest ramką montażową w której można zamocować moduły złącz teleinformatycznych wykonanych w standardzie KEYSTONE czyli wyposażonych w zaczepy o ustandaryzowanych rozmiarach 19.2/14.9mm. Ramka montowana jest w typowych puszkach elektroinstalatorskich pod- lub natynkowych 60mm. Ramka posiada białą pokrywę-dekielek o rozmiarach 80x80mm. Montaż modułów KEYSTONE polega na "wtrzaśnięciu" modułów do prostokątnych otworów w metalowym korpusie ramki. Ramkę do puszek instalatorskich (podtynkowych lub natynkowych) montuje się identycznie jak typowe gniazda instalatorskie (zdjęcie tabliczki opisowej - odkręcenie dekielka frontowego - przykręcenie ramki do puszki - przykręcenie dekielka - założenie tabliczki). | |||
|
|||

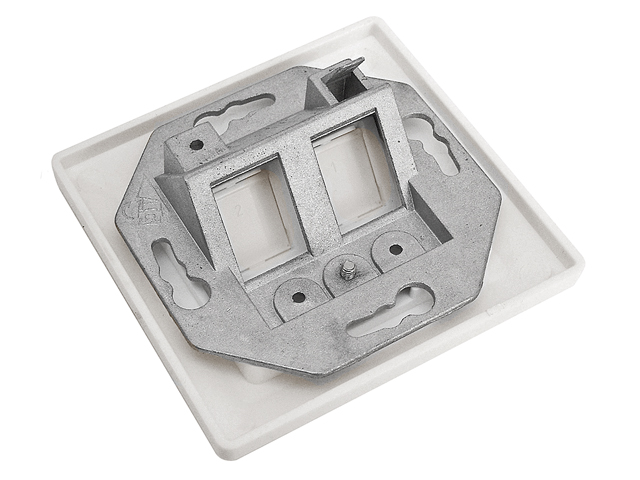

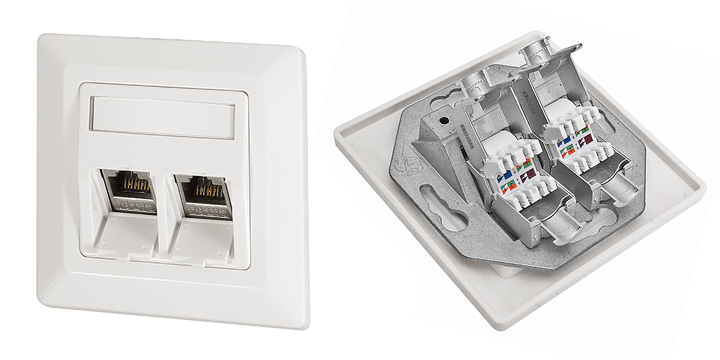

| Ramka posiada dwa porty KEYSTONE i przeznaczona jest do montażu dwóch ekranowanych lub nieekranowanych modułów RJ (RJ11, RJ12, RJ45) typu KEYSTONE. Moduły mocowane są pod kątem 45°. Ramka posiada metalowy korpus z konektorem pod wsuwkę do podłączenia uziemienia, tabliczkę opisową oraz uchylane klapki przeciwkurzowe chroniące złącza. Przykładowe rozwiązania z obsadzonymi modułami RJ45 prezentujemy poniżej: | |||
|
|||

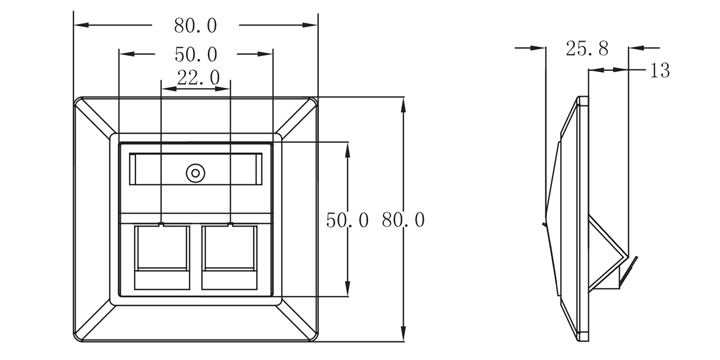

| Korpus ramki wykonany jest ze stopu cynku, pokrywa z niepalnego ABS-u. Wymiarowanie ramki prezentujemy poniżej: | |||
|
|||
| Oferowane przez nas moduły złącz z zaczepami typu KEYSTONE oraz puszki, ramki, panele i uchwyty do ich mocowania można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów. | |||
| |
|||
|
Materiał: korpus - stop cynku, pokrywa/dekielek - niepalny plastik zgodny z normą UL 94-0 Kolor: biały RAL9010 Wymiary ramki (wysokość/szerokość/głębokość): 80/80/26mm Rozmiar otworów pod wkręty do mocowania w puszce instalatorskiej: 60mm Masa: ok. 70g Ilość portów KEYSTONE: 2x Wymiary portów KEYSTONE: 19.2/14.9mm W komplecie 2 śrubki M3 o dł. ok. 12mm |
|||
| |
|||
|
