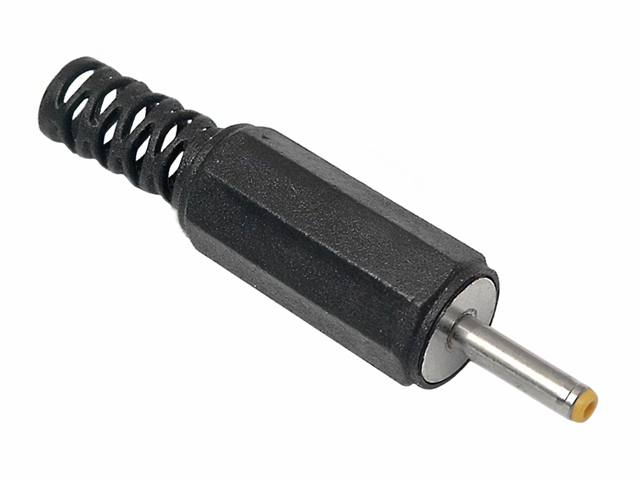

Wtyk zasilający DC 0.7/2.4mm HQ lutowany
nr katalogowy: 57100
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu

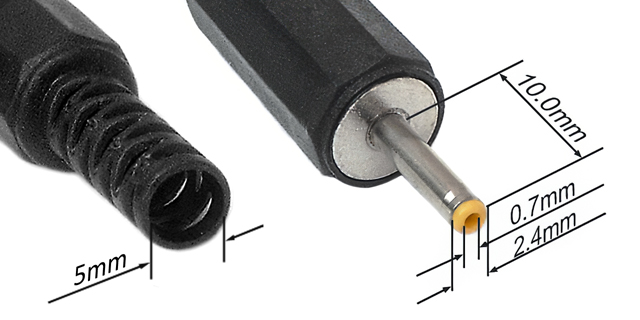

Wtyk zasilający DC "rurkowy" do lutowania. Złącze kontaktowe ma formę tulejki o wymiarach 0.7mm (średnica wewnętrzna), 1.4mm (średnica zewnętrzna) oraz 10.0mm (długość). Kontakt wewnętrzny realizowany jest za pomocą tulejki 0.7mm pasujęcej do bolca w gnieździe. Plastykowa osłona wtyku zakończona jest miękką przegiętką z oworem o średnicy 5mm.

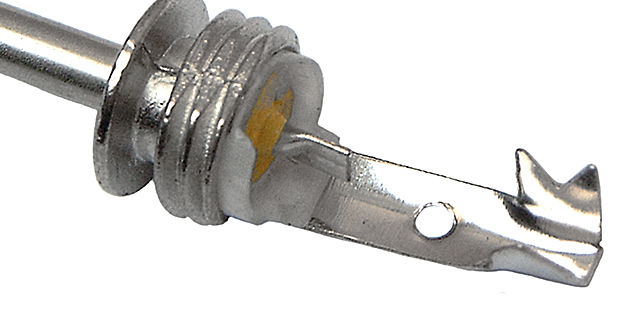

Wtyk przeznaczony jest do przylutowania dwużyłowego przewodu zasilającego. "Obsadzenie" wtyku na kablu polega na przylutowaniu jednej żyły (najczęściej +) do krótszego styku oraz drugiej żyły (najczęściej -) do dłuższego styku. Niklowane elementy stykowe ułatwiają lutowanie. "Skrzydełka" po zaciśnięciu na zaizolowanej części kabla unieruchamiają go i zapobiegają przypadkowemu wyrwaniu.

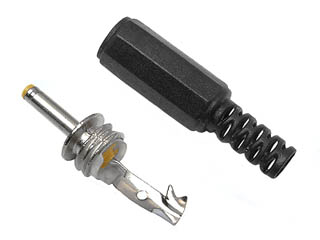

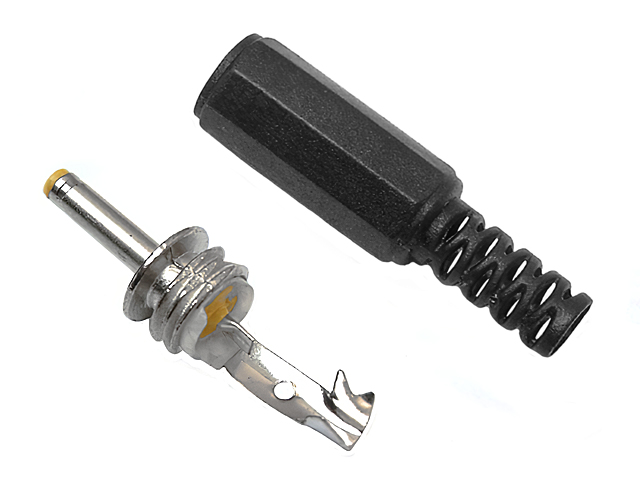

Wtyk wykonany jest z niklowanego mosiądzu, osłona wykonana jest z miękkiego PVC.
Dane techniczne
Złącze: wtyk DC 0.7/2.4/10mm (męski)
Wymiary wtyku (długość z przegiętką/średnica): 42/9.2mm
Średnica otworu przegiętki: 5.0mm
Masa: ok. 2g
